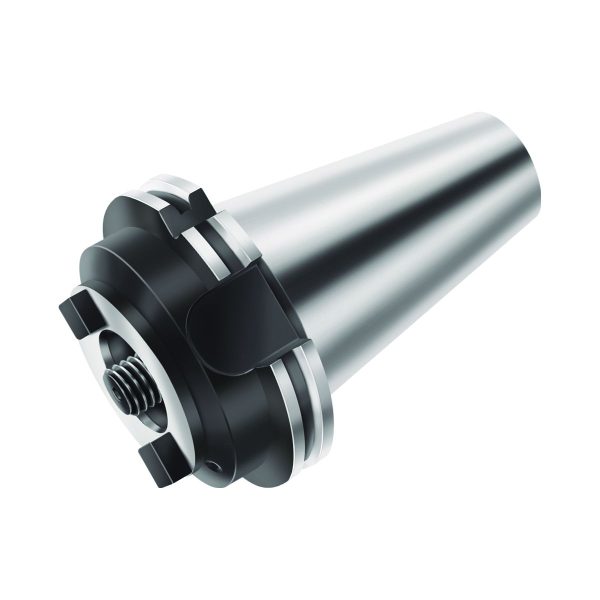

Master DIN 69871-1 AD/B – AK200M.2.50.030.40

Master DIN 2080 A100M.1.50.025.80-A100M.1.50.025.80-0197516850 Master DIN 2080 – A100M.1.50.025.80
Master DIN 69871-1 AD/B AK200M.2.50.030.50-AK200M.2.50.030.50-0428181850 Master DIN 69871-1 AD/B – AK200M.2.40.060.63

2.697,91 lei fără TVA - 3.264,47 lei cu TVA

Numărul articolului: 5021528Familie produs: A1100 SKU: AK200M.2.50.030.40 UPC: 0428180850 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,977 kg
Dimensiuni 193 × 116 mm
Domeniu de utilizare

Diametrul corpului

Diametrul gulerului

Lungime diametru exterior 1

Diametru de prindere, pe partea mașinii

Lungime funcțională

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului53,4mm
A2
Diametrul exterior 253,4mm
A4
Diametrul gulerului97,5mm
B1
Lungime diametru exterior 19,3mm
B2
Lungime diametru corp 29,3mm
B3
Lungime în consolă30mm
B4
Cantitate rezerve de reascuțire131,8mm
B71
Lungime funcțională30mm
BLD
Identificator imagine508122
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii17
C13
Mărime nominală filet adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii500
C3
Diametru de prindere, pe partea mașinii40mm
C4
Lungime coadă101,75mm
C51
Coadă, pe partea pieseiNCT
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei400
D6
Turație, maximă120001/min
D7
Masă (greutate)2,96kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire7
H22
Ieșire agent de lubrifiere/răcire1
J11
Număr standard sub formă de litereC
J21
Număr articolAK200M.2.50.030.40
J22
Codificare produs461
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiNCT01C0400****
J6
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul exterior 380mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii17
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiNCT
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii500
CZCWS
Mărime adaptor pe partea piesei400
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 310,9mm
LF
Lungime funcțională30mm
LPR
Lungime în consolă30mm
LS
Lungime coadă101,75mm
OAL
Cantitate rezerve de reascuțire131,8mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAK200M.2
WT
Masă (greutate)2,96kg
XYWD
xyw plane distance-30mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Nu au fost găsite produse.

Descriere

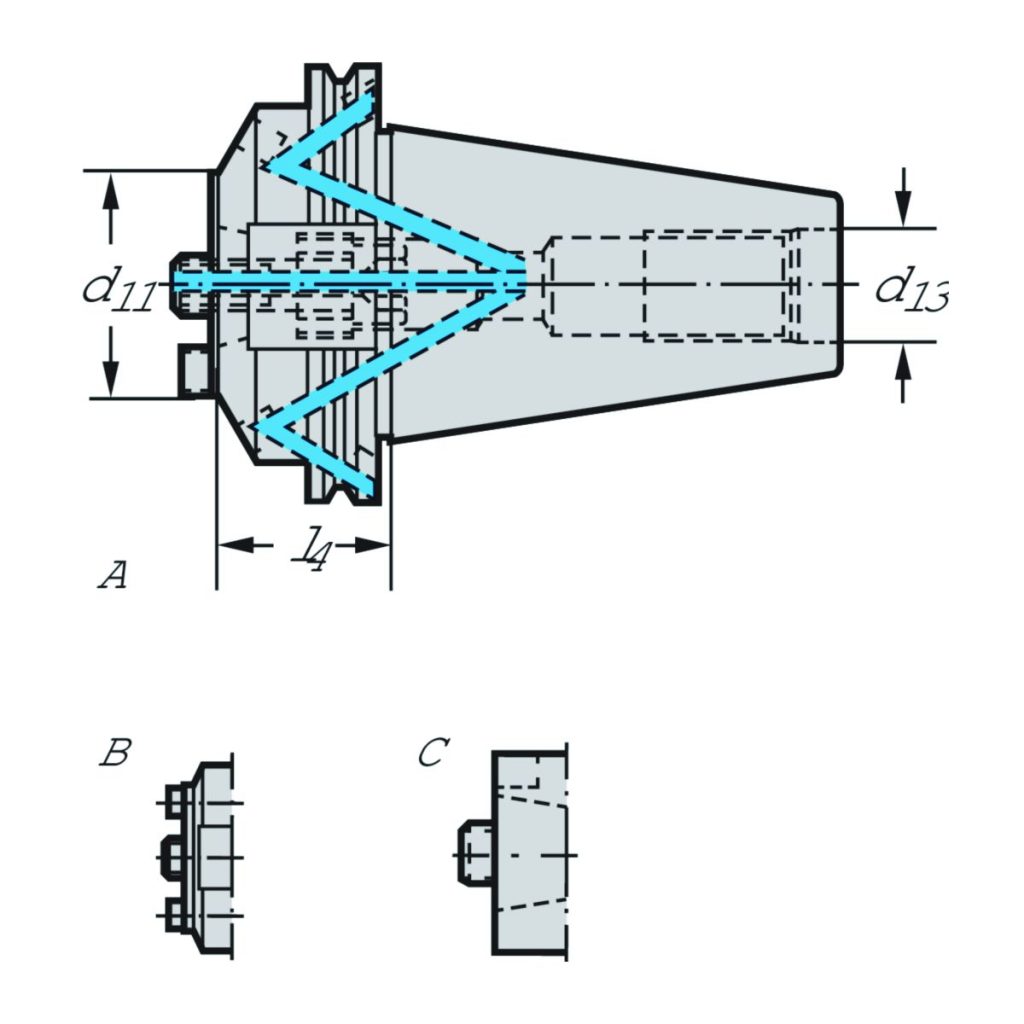

Master DIN 69871-1 AD/B AK200M.2 • metric • Adaptor modular NCT • ISO 7388-1 • d1=50 • d11=40

DenumireDescriereValoareUnitate
d<sub>13</sub>Bolț de strângere, dimensiune filetM24
l<sub>4</sub>Lungimea funcțională30mm
CodificareCodificare sculăAK200M.2.50.030.40
VariantaVariantaC
GreutateGreutatea2,96kg
d<sub>1</sub>Codul dimensiunii de îmbinareSK50
d<sub>11</sub>Codul dimensiunii de îmbinareNCT 40
