Adaptor pentru montare prin fretare DIN 69893-1 A – A560.H63A.16.095

Adaptor pentru montare prin fretare DIN 69893-1 A A560.H63A.25.115-A560.H63A.25.115-0341768851 Adaptor pentru montare prin fretare DIN 69893-1 A – A560.H63A.12.090
Adaptor pentru montare prin fretare DIN 69893-1 A A560.H63A.25.115-A560.H63A.25.115-0341768851 Adaptor pentru montare prin fretare DIN 69893-1 A – A560.H63A.25.115

1.509,55 lei fără TVA - 1.826,56 lei cu TVA

Numărul articolului: 5007215Familie produs: A1200 SKU: A560.H63A.16.095 UPC: 0341766851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,040 kg
Dimensiuni 135 × 70 mm
Domeniu de utilizare

Diametrul corpului

Diametrul gulerului

Lungime în consolă

Lungime diametru exterior 1

Lungime coadă

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului35mm
A2
Diametrul exterior 235mm
A4
Diametrul gulerului63mm
B1
Lungime diametru exterior 169mm
B2
Lungime diametru corp 269mm
B3
Lungime în consolă95mm
B4
Cantitate rezerve de reascuțire127mm
B71
Lungime funcțională95mm
BLD
Identificator imagine504013
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașinii63mm
C4
Lungime coadă32mm
C51
Coadă, pe partea pieseiZYL
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei160
C71
Diametru de prindere, pe partea piesei16mm
C81
Lungime de prindere, pe partea piesei49mm
D6
Turație, maximă300001/min
D7
Masă (greutate)1,032kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire1
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J21
Număr articolA560.H63A.16.095
J22
Codificare produs719
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiZYL01G1600****
J6
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
Număr standard caracteristică
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului28mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii630
CZCWS
Mărime adaptor pe partea piesei160
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională95mm
LPR
Lungime în consolă95mm
LS
Lungime coadă32mm
LSC
Lungime de prindere, pe partea piesei49mm
OAL
Cantitate rezerve de reascuțire127mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă300001/min
TSYC
Identificator imagineA560.H
WT
Masă (greutate)1,032kg
XYWD
xyw plane distance-95mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Adaptor pentru montare prin fretare DIN 69893-1 A A560.H • metric • Pentru scule cu coadă cilindrică conform DIN 1835 (h6 sau o versiune ulterioară) • d1=63 • d11=16

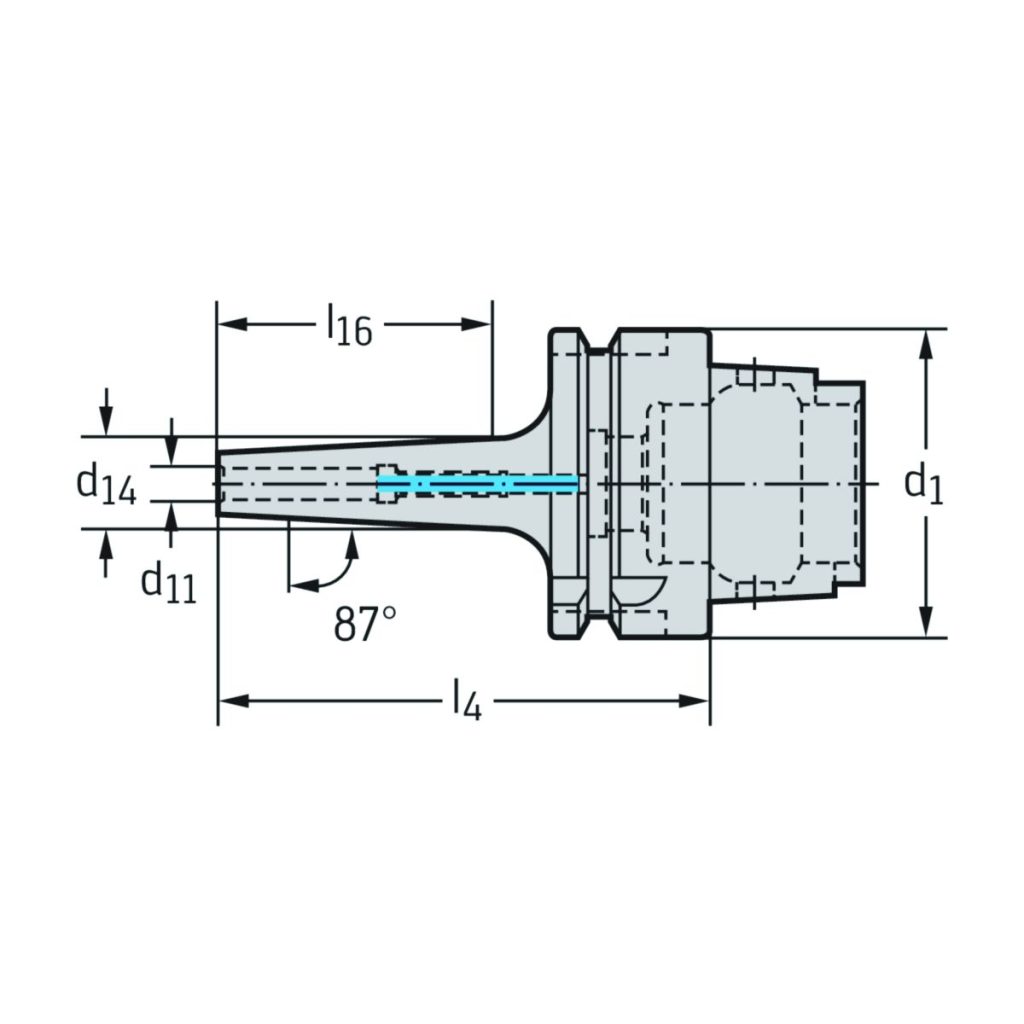

DenumireDescriereValoareUnitate
d<sub>14</sub>Diametrul de îmbinare35mm
l<sub>16</sub>Lungimea funcțională67mm
l<sub>4</sub>Lungimea funcțională95mm
CodificareCodificare sculăA560.H63A.16.095
GreutateGreutatea1,03kg
d<sub>1</sub>Codul dimensiunii de îmbinareHSK-A63
d<sub>11</sub>Codul dimensiunii de îmbinare16
