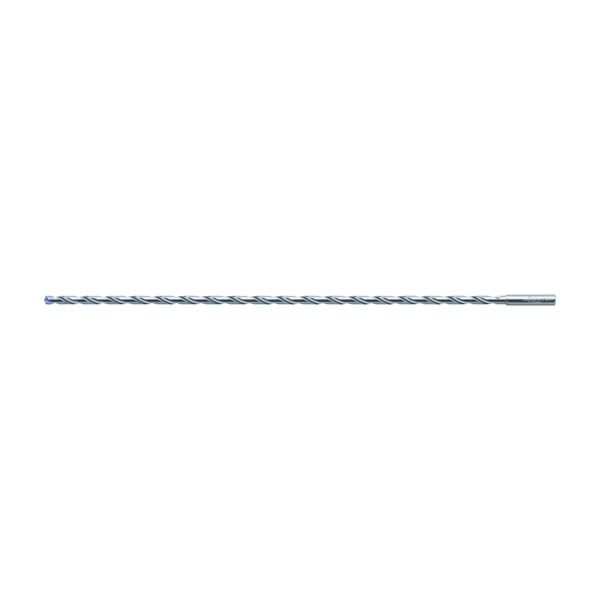

Burghie din carbură metalică cu canal de răcire – A7595TTP-3
6.032,83 lei fără TVA - 7.299,72 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,039 kg |
|---|---|
| Dimensiuni | 263 × 18 mm |
| Domeniu de utilizare | |
| Lungime utilă | |
| Lungimea canalului de prindere | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| group_name_2 | Găurire |
| group_name_7 | Burghie din carbură metalică cu canal de răcire A7595TTP |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă | 176 | mm |
B3 | Lungime în consolă | 176 | mm |
B4 | Lungime utilă | 166 | mm |
B5 | Cantitate rezerve de reascuțire | 171 | mm |
B6 | Lungimea canalului de prindere | 171 | mm |
B7 | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 0,699 | mm |
B71 | Lungime funcțională | 203,301 | mm |
B9 | Lungime gât | 166 | |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 40 | |
C3 | Diametru de prindere, pe partea mașinii | 4 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 28 | mm |
D1 | Număr de muchii așchietoare | 2 | |
D2 | Sens elice | R | |
D3 | Unghiul elicei | 30 | ° |
D6 | Turație, maximă | 50000 | 1/min |
D7 | Masă (greutate) | 0,039 | kg |
E1 | Unghi, prima treaptă | 130 | ° |
F1 | Sensul de așchiere | R | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H3 | Denumire sort de la producător | TTP | |
H5 | Acoperire/suprafață | TiAlN-Kopfbeschichtu | |
J1 | Standard | TP-NORM 75 | |
J11 | Număr standard sub formă de litere | HA | |
J21 | Număr articol | A7595TTP-3 | |
J22 | Codificare produs | 819 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL01F4000h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BVB | |
NSM | Procedee de prelucrare | DIN4000-81 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | H | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01F4000h$06 | |
CCTMS | Coadă, pe partea mașinii | ZYL | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
COATING | Acoperire/suprafață | TiAlN-Kopfbeschichtung | |
CP | Coolant pressure | 0 | MPa |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 40 | |
FHA | Unghiul elicei | 30 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 20,45 | ° |
GRADE | Denumire sort de la producător | TTP | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 171 | mm |
LF | Lungime funcțională | 203,301 | mm |
LS | Lungime coadă | 28 | mm |
LU | Lungime utilă | 166 | mm |
NOF | Număr de muchii așchietoare | 2 | |
OAL | Cantitate rezerve de reascuțire | 204 | mm |
OHX | Lungime în consolă | 176 | mm |
PHI | Phi | 0 | ° |
PL | Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare | 0,699 | mm |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 50000 | 1/min |
STDNO | Standard | TP-NORM 75 | |
TSYC | Identificator imagine | A7595TTP | |
ULDR | Usable length diameter ratio | 55,333 | |
WT | Masă (greutate) | 0,039 | kg |
XYWD | xyw plane distance | -203,301 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină hidraulică de expansiune ASME B5.50 – AB016.K40-P20-065SKU: AB016.K40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J30-P20-090SKU: AB016-J30-P20-0902.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J40-P12-058SKU: AB016-J40-P12-0581.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J40-P20-072SKU: AB016-J40-P20-0721.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P20-084SKU: AB016-J50-P20-0842.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S40-P12-050SKU: AB016-S40-P12-0501.557,72 lei fără TVA - 1.884,84 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S40-P20-065SKU: AB016-S40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P20-065SKU: AB016-S50-P20-0652.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J30-P12-069SKU: AB016-J30-P12-0692.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C5-P12-070SKU: AB016-C5-P12-0703.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C5-P20-075SKU: AB016-C5-P20-0753.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C6-P12-075SKU: AB016-C6-P12-0753.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C6-P20-080SKU: AB016-C6-P20-0803.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H63-P12-080SKU: AB016-H63-P12-0802.178,67 lei fără TVA - 2.636,19 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H63-P20-080SKU: AB016-H63-P20-0802.178,67 lei fără TVA - 2.636,19 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P20-090SKU: AB016-H100-P20-0903.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P20-064SKU: AB017.K40-P20-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P20-081SKU: AB017.K50-P20-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P12-081SKU: AB017.K50-P12-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P12-064SKU: AB017.K40-P12-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P12-090SKU: AB017-J50-P12-0902.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P20-090SKU: AB017-J50-P20-0902.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P20-090SKU: AB017-J30-P20-0901.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P12-090SKU: AB017-J40-P12-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P20-090SKU: AB017-J40-P20-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P12-055SKU: AB017-J30-P12-0551.477,43 lei fără TVA - 1.787,69 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P12-081SKU: AB017-S50-P12-0812.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P20-081SKU: AB017-S50-P20-0812.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P20-081SKU: AB017-S40-P20-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P12-081SKU: AB017-S40-P12-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P20-105SKU: AB017-H100-P20-1052.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P12-095SKU: AB017-H100-P12-0952.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P20-090SKU: AB017-H63-P20-0901.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P12-085SKU: AB017-H63-P12-0851.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P04-100SKU: AB025-J50-P04-1001.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P04-130SKU: AB025-J40-P04-1301.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P04-160SKU: AB025-J40-P04-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P04-090SKU: AB025-J40-P04-0901.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P04-120SKU: AB025-J40-P04-1201.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P04-080SKU: AB025-S50-P04-0801.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P04-080SKU: AB025-S40-P04-0801.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P04-120SKU: AB025-S40-P04-1201.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P04-160SKU: AB025-S40-P04-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P04-085SKU: AB025-H100-P04-0851.975,26 lei fără TVA - 2.390,06 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P04-080SKU: AB025-H63-P04-0801.397,13 lei fără TVA - 1.690,53 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P04-120SKU: AB025-H63-P04-1201.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P04-160SKU: AB025-H63-P04-1601.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P12-120SKU: AB019-H100-P12-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-120SKU: AB019-H100-P20-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P12-095SKU: AB019-H100-P12-0955.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-105SKU: AB019-H100-P20-1055.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-120SKU: AB019-H63-P20-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-100SKU: AB019-H63-P20-1004.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P12-120SKU: AB019-H63-P12-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P12-090SKU: AB019-H63-P12-0904.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H63.080.12SKU: AK182.H63.080.122.414,20 lei fără TVA - 2.921,18 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.090.20SKU: AK182.H100.090.203.222,51 lei fără TVA - 3.899,24 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C6.080.20SKU: AK182.C6.080.204.207,46 lei fără TVA - 5.091,03 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C5.070.12SKU: AK182.C5.070.123.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69871 – AK182.S40.050.12SKU: AK182.S40.050.121.782,55 lei fără TVA - 2.156,89 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT40.065.20SKU: AK182.CAT40.065.201.905,67 lei fără TVA - 2.305,86 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C5.075.20SKU: AK182.C5.075.203.864,87 lei fără TVA - 4.676,49 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C6.075.12SKU: AK182.C6.075.123.945,16 lei fără TVA - 4.773,64 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT30.069.12SKU: AK182.BT30.069.121.659,43 lei fără TVA - 2.007,91 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT30.090.20SKU: AK182.BT30.090.201.771,84 lei fără TVA - 2.143,93 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT40.058.12SKU: AK182.BT40.058.121.782,55 lei fără TVA - 2.156,89 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT50.084.20SKU: AK182.BT50.084.202.901,33 lei fără TVA - 3.510,61 lei cu TVA
- 974,25 lei fără TVA - 1.178,84 lei cu TVA
- 926,07 lei fără TVA - 1.120,54 lei cu TVA
Descriere
Burghie din carbură metalică cu canal de răcire A7595TTP • X·treme D50 • 50xD • coadă DIN 6535 HA • point angle 130° • TTP • Dc=3mm

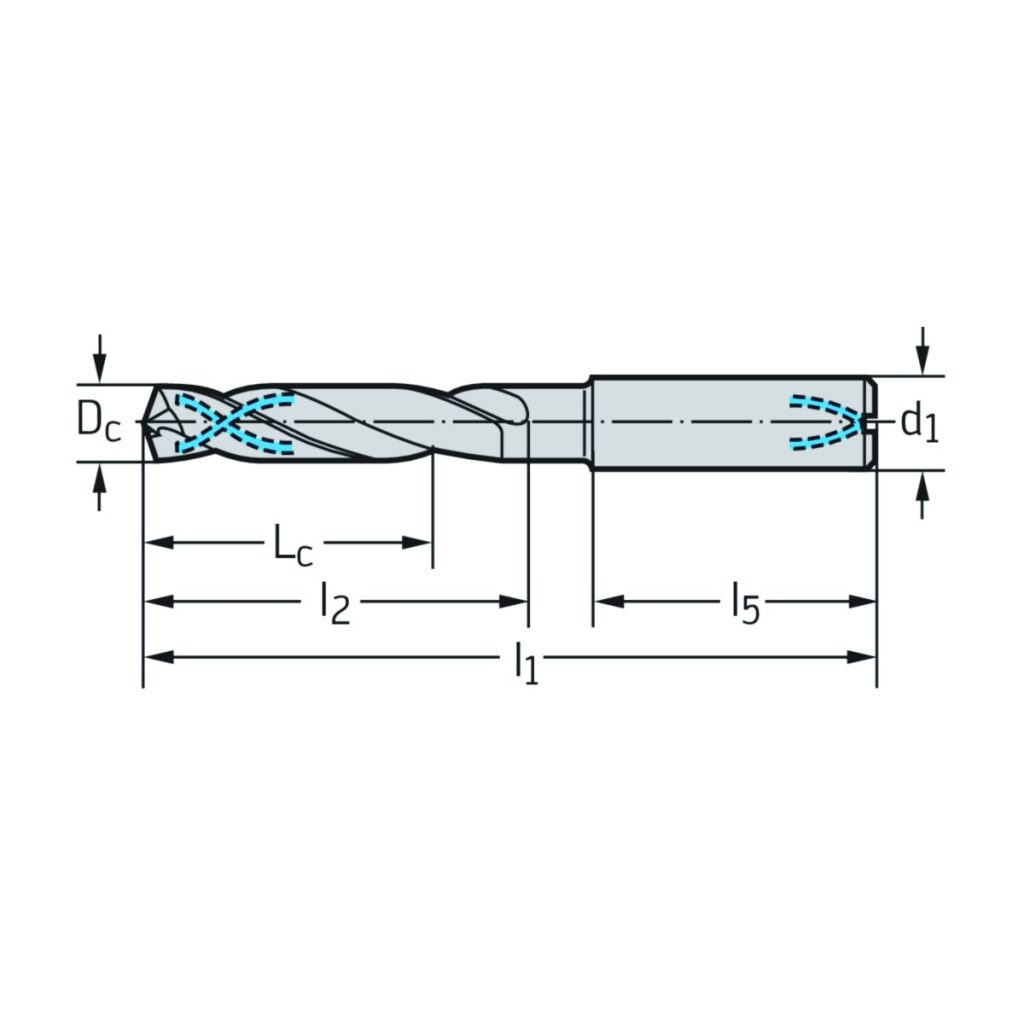

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| D<sub>c</sub> | Diametrul muchiei așchietoare | 3 | mm |
| d<sub>1</sub> | Diametrul cozii | 4 | mm |
| l<sub>2</sub> | Lungime canal | 171 | mm |
| l<sub>5</sub> | Lungime coadă | 28 | mm |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 166 | mm |
| l<sub>1</sub> | Lungimea totală | 204 | mm |
| Codificare | Codificare sculă | A7595TTP-3 |
