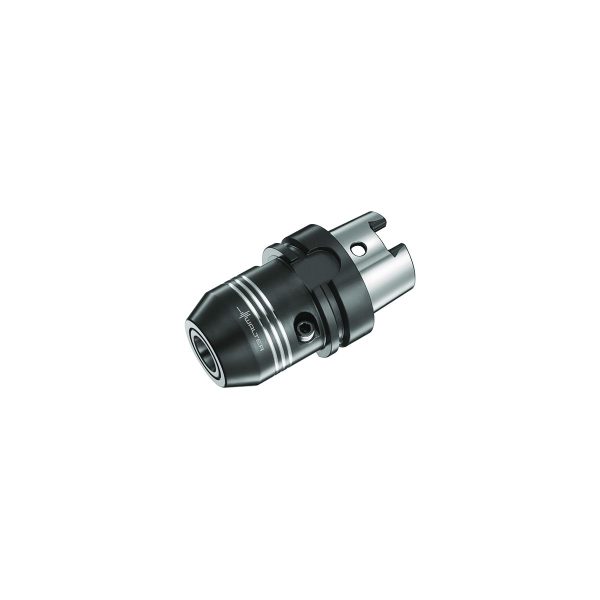

Mandrină cu extensie hidraulică DIN 69893-1 A AK182.H100.100.32-AK182.H100.100.32-0697835851
Mandrină cu extensie hidraulică DIN 69893-1 A AK182.H100.100.32-AK182.H100.100.32-0697835851

Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H63.080.12

Mandrină cu extensie hidraulică DIN 69871 AK182.S50.081.32-AK182.S50.081.32-0697845851 Mandrină cu extensie hidraulică DIN 69871 – AK182.S40.050.12
Mandrină cu extensie hidraulică DIN 69893-1 A AK182.H100.100.32-AK182.H100.100.32-0697835851 Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.090.20

2.414,20 lei fără TVA - 2.921,18 lei cu TVA

Numărul articolului: 6380959Familie produs: A1200 SKU: AK182.H63.080.12 UPC: 0697815851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,317 kg
Dimensiuni 133 × 70 mm
Domeniu de utilizare

Diametrul corpului

Diametrul gulerului

Lungime diametru exterior 1

Lungime coadă

Lungime funcțională

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului42mm
A2
Diametrul exterior 242mm
A4
Diametrul gulerului63mm
B1
Lungime diametru exterior 134mm
B2
Lungime diametru corp 234mm
B3
Lungime în consolă80mm
B4
Cantitate rezerve de reascuțire112mm
B71
Lungime funcțională34mm
BLD
Identificator imagine504144
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașinii63mm
C4
Lungime coadă32mm
C51
Coadă, pe partea pieseiZYL
C52
Formă adaptor, pe partea piesei13
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei120
C71
Diametru de prindere, pe partea piesei12mm
C81
Lungime de prindere, pe partea piesei46mm
C82
Lungime de prindere, minimă36mm
D6
Turație, maximă500001/min
D7
Masă (greutate)1,246kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J21
Număr articolAK182.H63.080.12
J22
Codificare produs403
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiZYL13G1200****
J6
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
J7
Dispozitiv de stocare0
NSM
Dispozitiv de stocareDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul exterior 352,5mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei13
CCMS
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii630
CZCWS
Mărime adaptor pe partea piesei120
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 354mm
LF
Lungime funcțională34mm
LPR
Lungime în consolă80mm
LS
Lungime coadă32mm
LSC
Lungime de prindere, pe partea piesei46mm
OAL
Cantitate rezerve de reascuțire112mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă500001/min
TSYC
Identificator imagineAK182-HSK
WT
Masă (greutate)1,246kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Mandrină cu extensie hidraulică DIN 69893-1 A AK182.H • metric • Pentru scule cu coadă conform DIN 1835 forma A • d1=63 • d11=12

DenumireDescriereValoareUnitate
d<sub>14</sub>Diametrul de îmbinare32mm
d<sub>12</sub>Diametrul corpului42mm
l<sub>16</sub>Lungime utilă34mm
l<sub>4</sub>Lungimea funcțională80mm
l<sub>17</sub>Adâncimea diametrului de prindere46mm
l<sub>17 min</sub>Adâncimea min. a diametrului de prindere36mm
CodificareCodificare sculăAK182.H63.080.12
GreutateGreutatea1,25kg
d<sub>1</sub>Codul dimensiunii de îmbinareHSK-A63
d<sub>11</sub>Codul dimensiunii de îmbinare12
