Informații suplimentare
| Greutate | 0,588 kg |
|---|---|
| Dimensiuni | 120 × 65 mm |
| Domeniu de utilizare | |
| Lungime diametru exterior 1 | |
| Identificator imagine | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze cu disc F5055 pentru tipul de plăcuţă SX.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 45 | mm |
A4 | Diametrul gulerului | 45 | mm |
B1 | Lungime diametru exterior 1 | 23,3 | mm |
B3 | Lungime în consolă | 49,5 | mm |
B4 | Cantitate rezerve de reascuțire | 49,5 | mm |
B71 | Lungime funcțională | 47,3 | mm |
BLD | Identificator imagine | 999002 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C13 | Mărime nominală filet adaptor, pe partea mașinii | M20 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 450 | |
C3 | Diametru de prindere, pe partea mașinii | 45 | mm |
D6 | Turație, maximă | 4000 | 1/min |
D7 | Masă (greutate) | 0,568 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | AA766-T45-G16-050 | |
J22 | Codificare produs | 952 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | SAW01C0450$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 38 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0450$$$$ | |
CCTMS | Coadă, pe partea mașinii | SAW | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 450 | |
FMT | Form type workpiece side | EXT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 47,3 | mm |
LPR | Lungime în consolă | 20 | mm |
OAL | Cantitate rezerve de reascuțire | 49,5 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 4000 | 1/min |
TSYC | Identificator imagine | AA766 | |
WT | Masă (greutate) | 0,568 | kg |
XYWD | xyw plane distance | -47,3 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Adaptor DIN 69893-1 A – AK531.H63A.T45.090COSKU: AK531.H63A.T45.090CO3.286,74 lei fără TVA - 3.976,96 lei cu TVA- Adaptor DIN 69893-1 A – AK531.H100A.T45.170COSKU: AK531.H100A.T45.170CO4.485,81 lei fără TVA - 5.427,83 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z40.T45.080SKU: AK510.Z40.T45.080888,60 lei fără TVA - 1.075,21 lei cu TVA
- Adaptor DIN 1835 A – AK510.Z40.T45.230SKU: AK510.Z40.T45.2301.231,19 lei fără TVA - 1.489,74 lei cu TVA
- Adaptor DIN 69871 AD/B – AK541.S50.T45.200COSKU: AK541.S50.T45.200CO2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor NCT – AK520.N63.T45.080COSKU: AK520.N63.T45.080CO1.985,96 lei fără TVA - 2.403,01 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T45.070COSKU: AK540.BT50.T45.070CO1.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT50.T45.220SKU: AK540.BT50.T45.2202.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T45.100SKU: AK540.BT40.T45.1001.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Adaptor MAS-BT JIS B 6339 – AK540.BT40.T45.075COSKU: AK540.BT40.T45.075CO1.402,49 lei fără TVA - 1.697,01 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T45.100SKU: AK540.S50.T45.1001.755,78 lei fără TVA - 2.124,49 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T45.150SKU: AK540.S50.T45.1502.103,73 lei fără TVA - 2.545,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T45.200SKU: AK540.S50.T45.2002.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T45.250SKU: AK540.S50.T45.2502.671,15 lei fără TVA - 3.232,09 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S50.T45.050COSKU: AK540.S50.T45.050CO1.632,67 lei fără TVA - 1.975,53 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T45.065SKU: AK540.S40.T45.0651.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor DIN 69871 AD/B – AK540.S40.T45.040COSKU: AK540.S40.T45.040CO1.284,72 lei fără TVA - 1.554,51 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C5.T45.55SKU: AK580.C5.T45.552.853,15 lei fără TVA - 3.452,31 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C4.T45.55COSKU: AK580.C4.T45.55CO2.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C6.T45.60COSKU: AK580.C6.T45.60CO3.254,62 lei fără TVA - 3.938,09 lei cu TVA
- Adaptor Walter CaptoTM – AK580.C8.T45.60COSKU: AK580.C8.T45.60CO3.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T45.090SKU: AK530.H63A.T45.0903.286,74 lei fără TVA - 3.976,96 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H63A.T45.065COSKU: AK530.H63A.T45.065CO2.986,97 lei fără TVA - 3.614,23 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T45.170SKU: AK530.H100A.T45.1704.485,81 lei fără TVA - 5.427,83 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T45.120SKU: AK530.H100A.T45.1204.111,10 lei fără TVA - 4.974,43 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T45.220SKU: AK530.H100A.T45.2204.855,17 lei fără TVA - 5.874,76 lei cu TVA
- Adaptor DIN 69893-1 A – AK530.H100A.T45.070COSKU: AK530.H100A.T45.070CO3.736,39 lei fără TVA - 4.521,03 lei cu TVA
- Şuruburi cu cap – FS2270SKU: FS227059,63 lei fără TVA - 72,15 lei cu TVA
Descriere

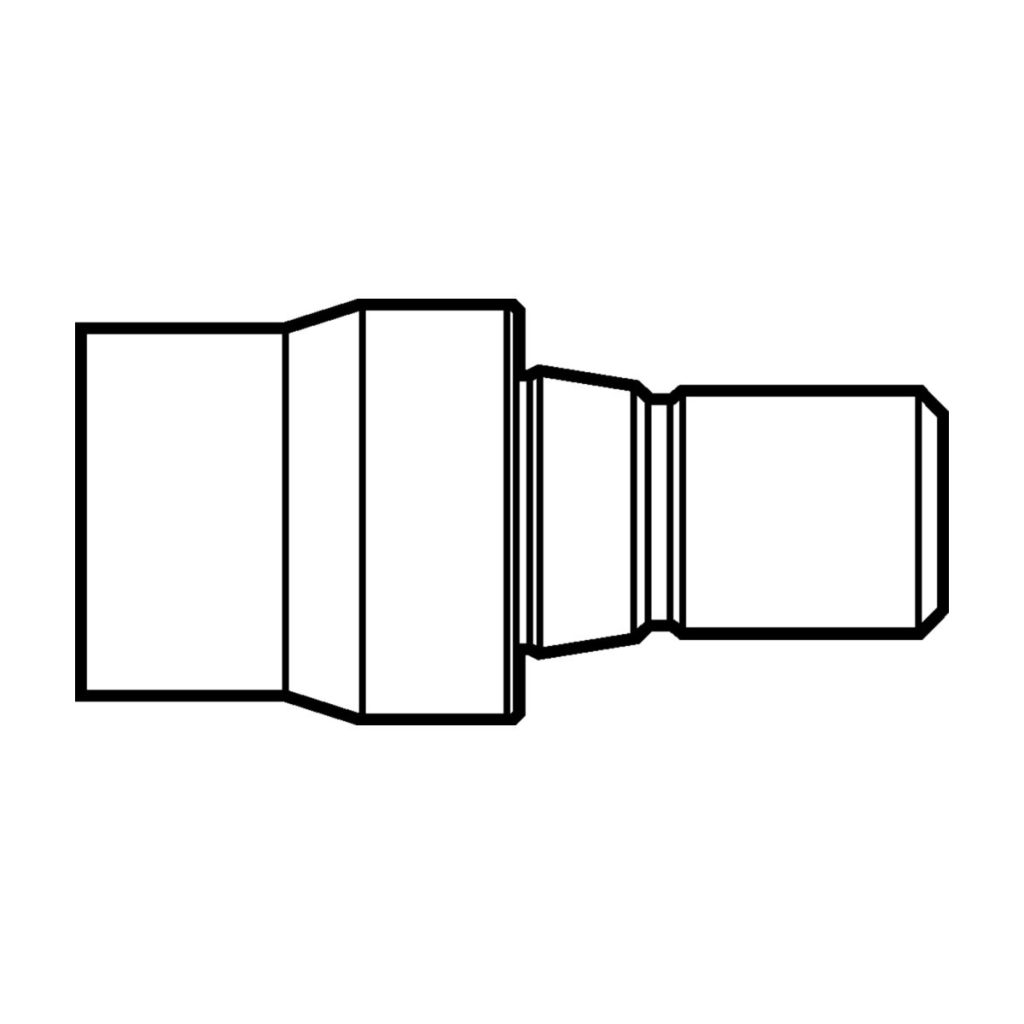

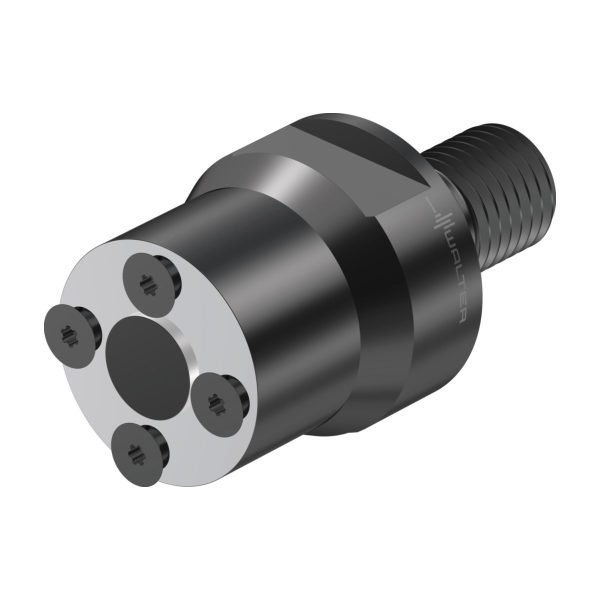

Element intermediar AA766 • ScrewFit • metric
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>12</sub> | Diametrul corpului | 38 | mm |
| l<sub>4</sub> | Lungimea funcțională | 47,3 | mm |
| l<sub>1</sub> | Lungimea totală | 49,5 | mm |
| Codificare | Codificare sculă | AA766-T45-G16-050 | |
| Greutate | Greutatea | 0,57 | kg |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | T45 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | FDA-22 |
