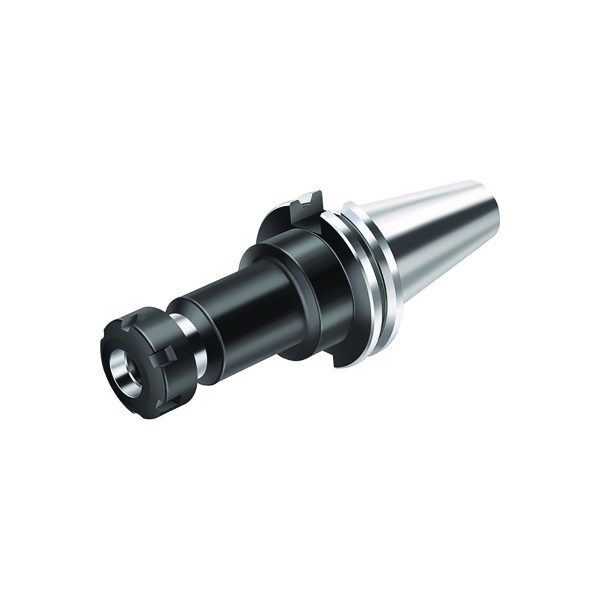

AB009.K40-ER16-067 – Mandrină cu bucșă elastică ER ASME B5.50

Adaptor hidraulic subțire DIN 69893-1 A AB019-H100-P20-120-AB019-H100-P20-120-0694444851 AB019-H100-P08-120 – Adaptor hidraulic subțire DIN 69893-1 A
Mandrină cu bucșă elastică ER ASME B5.50 AB009.K50-ER25-105-AB009.K50-ER25-105-0798135853 AB009.K40-ER20-156 – Mandrină cu bucșă elastică ER ASME B5.50

Numărul articolului: 6840714Familie produs: AB009 SKU: AB009.K40-ER16-067 UPC: 0798126853 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d12Diametrul corpului27,7mm
d13Bolț de strângere, dimensiune filet5
Bucșe elasticeBucșe elasticeER16
l4Lungimea funcțională66,5mm
CodificareCodificare sculăAB009.K40-ER16-067
GreutateGreutatea0,98kg
d1Codul dimensiunii de îmbinareCAT40
d11Codul dimensiunii de îmbinare1-10

Descriere

Mandrină cu bucșă elastică ER ASME B5.50 AB009.K • metric • Pentru bucșe elastice ER conform DIN 6499ISO15488 • d1=40 • d11=ER16

Descriere unealtă

Precizie la concentricitate = 3 µm
Echilibrare G6,3 la 15.000/min
Variantă AD/B
Pentru toate mărimile uzuale ale bucșelor elastice ER: ER16–ER40
Pentru bucșe elastice conform DIN 6499

Domenii de utilizare

Adecvat pentru toți arborii CAT-V

Informații suplimentare

Greutate 1,042 kg
Dimensiuni 200 × 65 mm
Domeniu de utilizare

Diametrul corpului_A1

Diametru corp piuliță de _A5

Lungime funcțională_LF

Lungime diametru exter_B1

Lungime coadă_C4

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului63,5mm
A4
Diametrul gulerului63,5mm
A5
Diametru corp piuliță de strângere27,74mm
B1
Lungime diametru exterior 166,54mm
B3
Lungime în consolă66,54mm
B4
Cantitate rezerve de reascuțire134,94mm
B71
Lungime funcțională52,379mm
BLD
Identificator imagine508011
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii37
C13
Mărime nominală filet adaptor, pe partea mașinii5/8"-11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii17mm
C4
Lungime coadă68,4mm
C51
Coadă, pe partea pieseiSZD
C52
Formă adaptor, pe partea piesei2
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei160
D6
Turație, maximă180001/min
D7
Masă (greutate)0,98kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire7
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardASME B5.50
J21
Număr articolAB009.K40-ER16-067
J22
Codificare produs5257
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSZD02C0160****
J6
Codare loc de separare pe partea mașiniiSKG37C0400$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului27,74mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii37
CCFWS
Formă adaptor, pe partea piesei2
CCMS
Codare loc de separare pe partea mașiniiSKG37C0400$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiSZD
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CP
Coolant pressure80MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii400
CZCWS
Mărime adaptor pe partea piesei160
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională52,379mm
LPR
Lungime în consolă66,54mm
LS
Lungime coadă68,4mm
OAL
Cantitate rezerve de reascuțire134,94mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă180001/min
TSYC
Identificator imagineAB009-K
WT
Masă (greutate)0,98kg
XYWD
xyw plane distance-52,379mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
