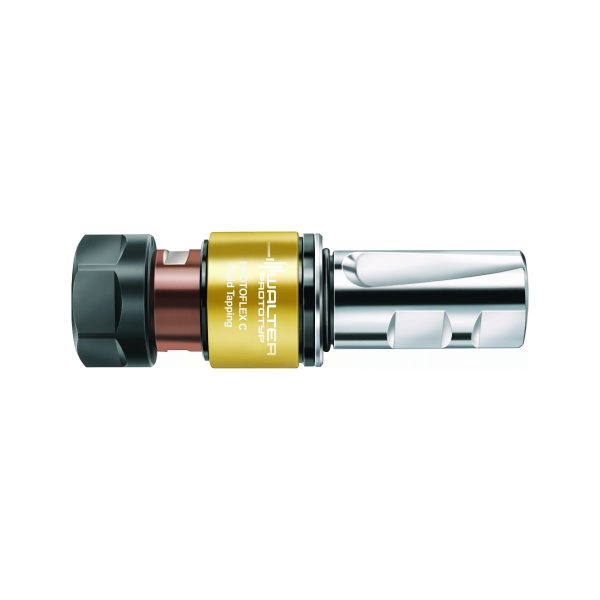

AB035-W25-ER20-069 - Adaptor pentru filetare sincronă - imagine 1

AB035-W25-ER20-069 – Adaptor pentru filetare sincronă

Adaptor pentru filetare sincronă AB035-J30-ER20-105-AB035-J30-ER20-105-0870674853 AB035-J50-ER40-174 – Adaptor pentru filetare sincronă
Bucșă cu schimbare rapidă A331.0.31.034.07-A331.0.31.034.07-0198078853 A331.0.31.034.10 – Bucșă cu schimbare rapidă

Numărul articolului: 7209472Familie produs: AB035 SKU: AB035-W25-ER20-069 UPC: 0870668853 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d12Diametrul corpului33,7mm
Bucșe elasticeBucșe elasticeER20
d11Diametrul de îmbinareM4-M12
l4Lungimea maximă în consolă68,7mm
CodificareCodificare sculăAB035-W25-ER20-069
GreutateGreutatea0,71kg
d1Codul dimensiunii de îmbinare25

Descriere

Adaptor pentru filetare sincronă AB035-W • metric • d1=25mm • d11=20,8mm • for thread diameter size=M4-M12

Descriere unealtă

Adaptor pentru filetare sincronă cu Weldon
Adaptor pentru filetare sincronă
Micro-compensator brevetat dintr-un aliaj special dezvoltat
Compensare minimă integrată pe direcție axială și radială
Varianta MMS este disponibilă la cerere

Domenii de utilizare

Prelucrare sincronă
Adecvat pentru tarozi și tarozi de deformare
Şi pentru viteze înalte de așchiere
Utilizabile pe toate centrele de prelucrare uzuale

Avantajele Dvs.

Egalizează abaterile de poziție axiale din domeniul +/- 0,5 mm
Fiabilitate ridicată datorită pericolului de rupere mai mic (cu precădere la dimensiuni mai mici)
Durabilitate mai mare a sculelor de filetare datorită frecării mai reduse

Informații suplimentare

Greutate 0,762 kg
Dimensiuni 155 × 60 mm
Domeniu de utilizare

Diametrul exterior 2_A2

Lungime diametru corp 2_B2

Lungime în consolă_LPR

Lungime în consolă_B3

Coadă, pe partea piesei_C51

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A2
Diametrul exterior 233,7mm
A5
Diametru corp piuliță de strângere33,7mm
B2
Lungime diametru corp 240,1mm
B3
Lungime în consolă119,5mm
B4
Cantitate rezerve de reascuțire119,5mm
B6
Înălțime piuliță de poziționare/strângere24mm
B71
Lungime funcțională106,5mm
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii18
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C31
Diametru de prindere, pe partea mașinii25mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă50,8mm
C51
Coadă, pe partea pieseiSZD
C52
Formă adaptor, pe partea piesei2
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei200
C711
Diametru de prindere, minim/diametru nominal, pe partea pieseih6
C81
Lungime de prindere, pe partea piesei50,8mm
D6
Turație, maximă80001/min
D7
Masă (greutate)0,713kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSZD02C0200****
J6
Codare loc de separare pe partea mașiniiZYL18G2500h$06
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii18
CCFWS
Formă adaptor, pe partea piesei2
CCMS
Codare loc de separare pe partea mașiniiZYL18G2500h$06
CCTMS
Coadă, pe partea mașiniiZYL
CCTWS
Coadă, pe partea pieseiSZD
CCWS
Codare loc de separare pe partea pieseiSZD02C0200****
CNSC
Intrare agent de lubrifiere/răcire
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideG
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii250
CZCWS
Mărime adaptor pe partea piesei200
FMT
Form type workpiece sideINT
H
Înălțimea cozii23mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională106,5mm
LPR
Lungime în consolă68,7mm
LS
Lungime coadă50,8mm
LSC
Lungime de prindere, pe partea piesei50,8mm
OAL
Cantitate rezerve de reascuțire119,5mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă80001/min
TSYC
Identificator imagineAB035-W
WT
Masă (greutate)0,713kg
XYWD
xyw plane distance-106,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
