Suporturi modulare pentru capetele de frezare – AB191.A15-F09-064-C
2.526,62 lei fără TVA - 3.057,21 lei cu TVA
- Informații suplimentare
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,240 kg |
|---|---|
| Dimensiuni | 130 × 40 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 9 | mm |
BMC | Execuția sculei | H | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 10 | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01R6250h$06 | |
CCTMS | Coadă, pe partea mașinii | ZYL | |
CCTWS | Coadă, pe partea piesei | CMS | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | R | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 2 | |
CZCMS | Mărime adaptor, pe partea mașinii | 625 | |
CZCWS | Mărime adaptor pe partea piesei | 90 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 124,25 | mm |
LPR | Lungime în consolă | 75,25 | mm |
LS | Lungime coadă | 48 | mm |
OAL | Cantitate rezerve de reascuțire | 124,25 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5400 | 1/min |
TSYC | Identificator imagine | AB191.A-C | |
WT | Masă (greutate) | 0,198 | kg |
XYWD | xyw plane distance | -124,25 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină hidraulică cu expansiune ASME B5.50 – AB017.K40-P15-064SKU: AB017.K40-P15-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Şuruburi cu cap – FS2679SKU: FS267952,89 lei fără TVA - 64,00 lei cu TVA
Descriere

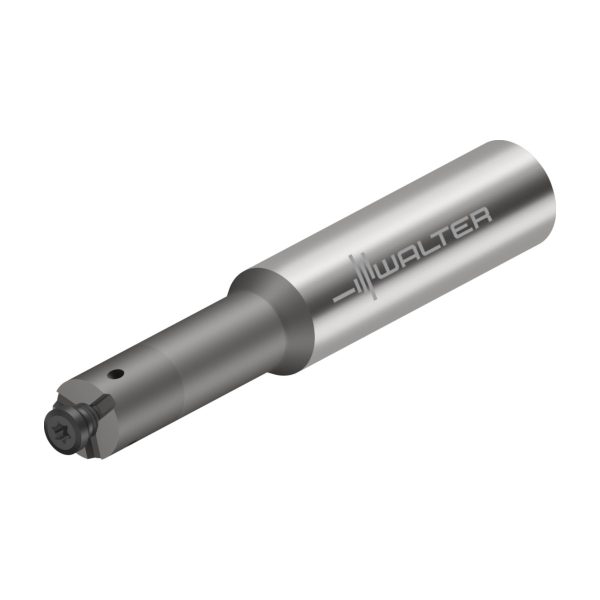

Suporturi modulare pentru capetele de frezare AB191 • inch • Coadă din carbură metalică • pentru capete de frezare modulare • d1=5/8 • d11=09

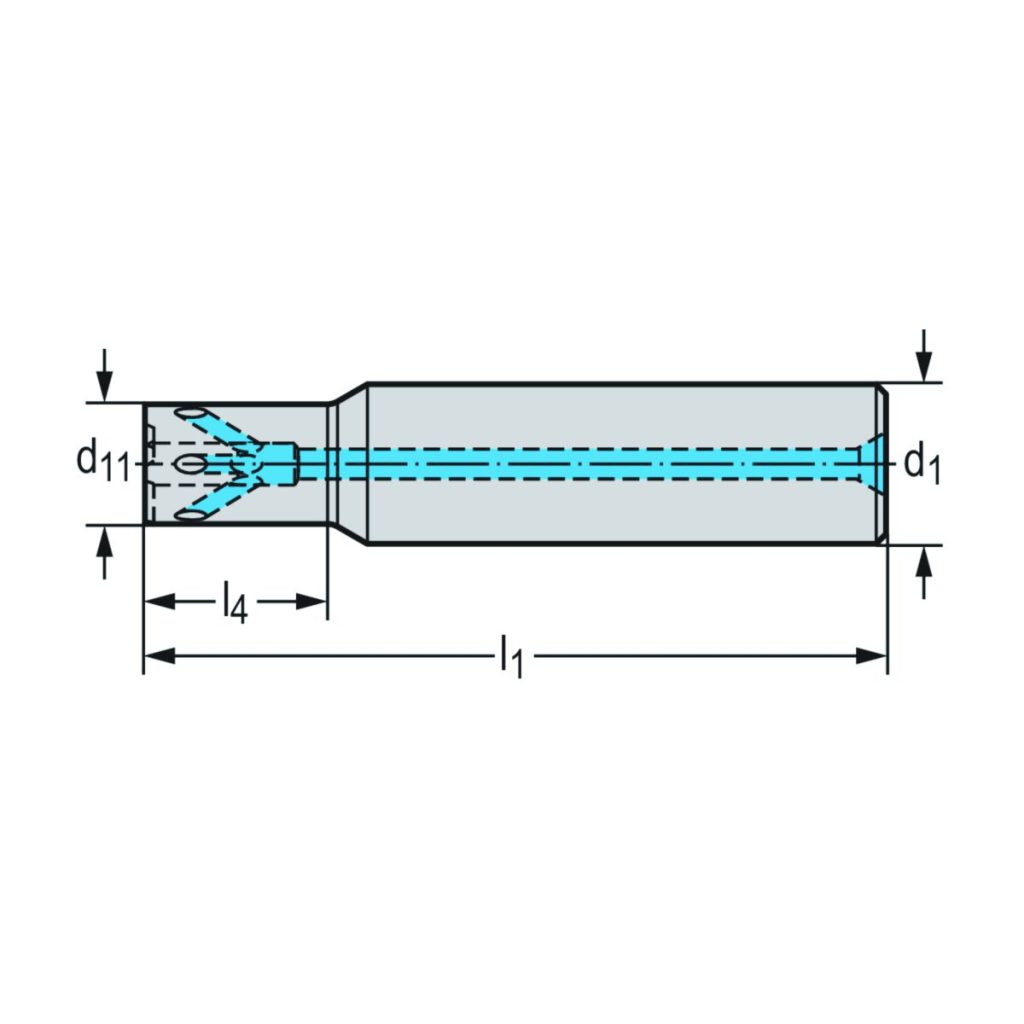

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 0,625 | inch |
| d<sub>11</sub> | Diametrul de îmbinare | 0,354 | inch |
| l<sub>4</sub> | Lungimea funcțională | 2,293 | inch |
| l<sub>1</sub> | Lungimea totală | 4,892 | inch |
| Codificare | Codificare sculă | AB191.A15-F09-064-C | |
| Greutate | Greutatea | 0,437 | lbs |
| d<sub>11</sub> | Diametrul de îmbinare | F09 |
