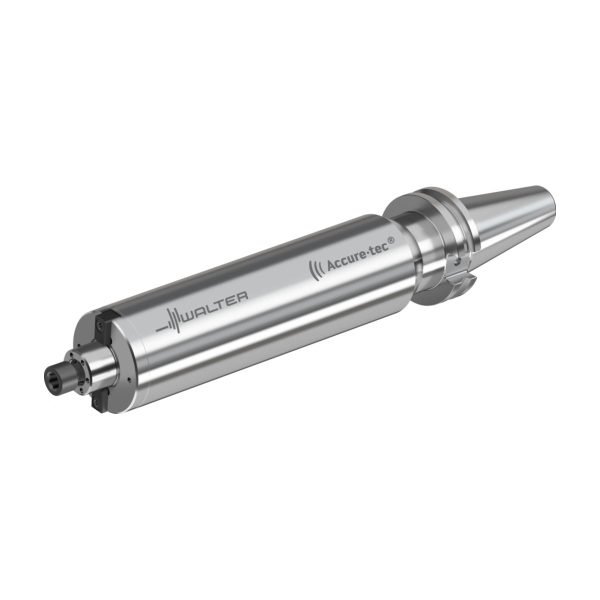

Adaptor CAT-V – Amortizarea vibrațiilor – AC001.K40-B26-229
27.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 5,900 kg |
|---|---|
| Dimensiuni | 416 × 120 mm |
| Domeniu de utilizare | |
| Diametrul corpului | |
| Lungime diametru exterior 1 | |
| Lungime coadă | |
| Lungime în consolă | |
| Coadă, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 63,5 | mm |
A4 | Diametrul gulerului | 63,5 | mm |
B1 | Lungime diametru exterior 1 | 209,5 | mm |
B3 | Lungime în consolă | 314,452 | mm |
B4 | Cantitate rezerve de reascuțire | 314,452 | mm |
B71 | Lungime funcțională | 228,6 | mm |
BLD | Identificator imagine | 508002 | |
C11 | Coadă, pe partea mașinii | SKG | |
C12 | Formă adaptor, pe partea mașinii | 37 | |
C13 | Mărime nominală filet adaptor, pe partea mașinii | 5/8"-11 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 400 | |
C3 | Diametru de prindere, pe partea mașinii | 25,4 | mm |
C4 | Lungime coadă | 17,526 | mm |
C51 | Coadă, pe partea piesei | FDA | |
C52 | Formă adaptor, pe partea piesei | 12 | |
C54 | Variantă de adaptor, pe partea piesei | 3 | |
C55 | Tip de preluare, pe partea piesei | 0 | |
C6 | Mărime adaptor pe partea piesei | 1000 | |
C71 | Diametru de prindere, pe partea piesei | 25,4 | mm |
C81 | Lungime de prindere, pe partea piesei | 17,526 | mm |
D6 | Turație, maximă | 6000 | 1/min |
D7 | Masă (greutate) | 5,9 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 8 | |
H21 | Intrare agent de lubrifiere/răcire | 7 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J11 | Număr standard sub formă de litere | AD/ | |
J21 | Număr articol | AC001.K40-B26-229 | |
J22 | Codificare produs | 7415 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | FDA12S1000**** | |
J6 | Codare loc de separare pe partea mașinii | SKG37C0400$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 57,15 | mm |
CCFMS | Formă adaptor, pe partea mașinii | 37 | |
CCFWS | Formă adaptor, pe partea piesei | 12 | |
CCMS | Codare loc de separare pe partea mașinii | SKG37C0400$$$$ | |
CCTMS | Coadă, pe partea mașinii | SKG | |
CCTWS | Coadă, pe partea piesei | FDA | |
CCWS | Codare loc de separare pe partea piesei | FDA22S1000**** | |
CNSC | Intrare agent de lubrifiere/răcire | ||
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | S | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
CZCWS | Mărime adaptor pe partea piesei | 1000 | |
FMT | Form type workpiece side | EXT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 228,6 | mm |
LPR | Lungime în consolă | 228,6 | mm |
LS | Lungime coadă | 17,526 | mm |
LSC | Lungime de prindere, pe partea piesei | 17,526 | mm |
OAL | Cantitate rezerve de reascuțire | 314,452 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 6000 | 1/min |
TSYC | Identificator imagine | AC001.K | |
WT | Masă (greutate) | 5,9 | kg |
XYWD | xyw plane distance | -228,6 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Adaptor CAT-V – Amortizarea vibrațiilor AC001.K • inch • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • Cu amortizor de vibrații prereglat • d1=40 • d11=1
Descriere unealtă
Adaptor antivibrații Accure·tec – CAT-V
Adaptor antivibrații Accure·tec
Amortizare a vibrațiilor patentată
Pentru freze cu alezaj cu antrenare transversală conform DIN 138
Variantă cilindrică
Rigiditate ridicată
Alimentare internă cu lichid de răcire
Precizie de concentricitate
Domenii de utilizare
Prelucrarea buzunarelor adânci
Prelucrarea pieselor de prelucrat monobloc complexe
Lungime mare în consolă până la 5 × D posibilă
Domenii de utilizare în aproape toate segmentele
Avantajele Dvs.
Productivitate înaltă și calitate bună a suprafeței – concomitent cu durabilitatea ridicată a sculei și axului
Amortizare a vibrațiilor reglată preliminar din fabrică, direct utilizabilă
Proces stabil cu nivel scăzut de zgomot
Prelucrare fiabilă până la 5 × D
Evacuare optimă a așchiilor datorită alimentării interne cu lichid de răcire
Adâncime de așchiere până la de 3 ori mai mare (comparativ cu procedeele convenționale)

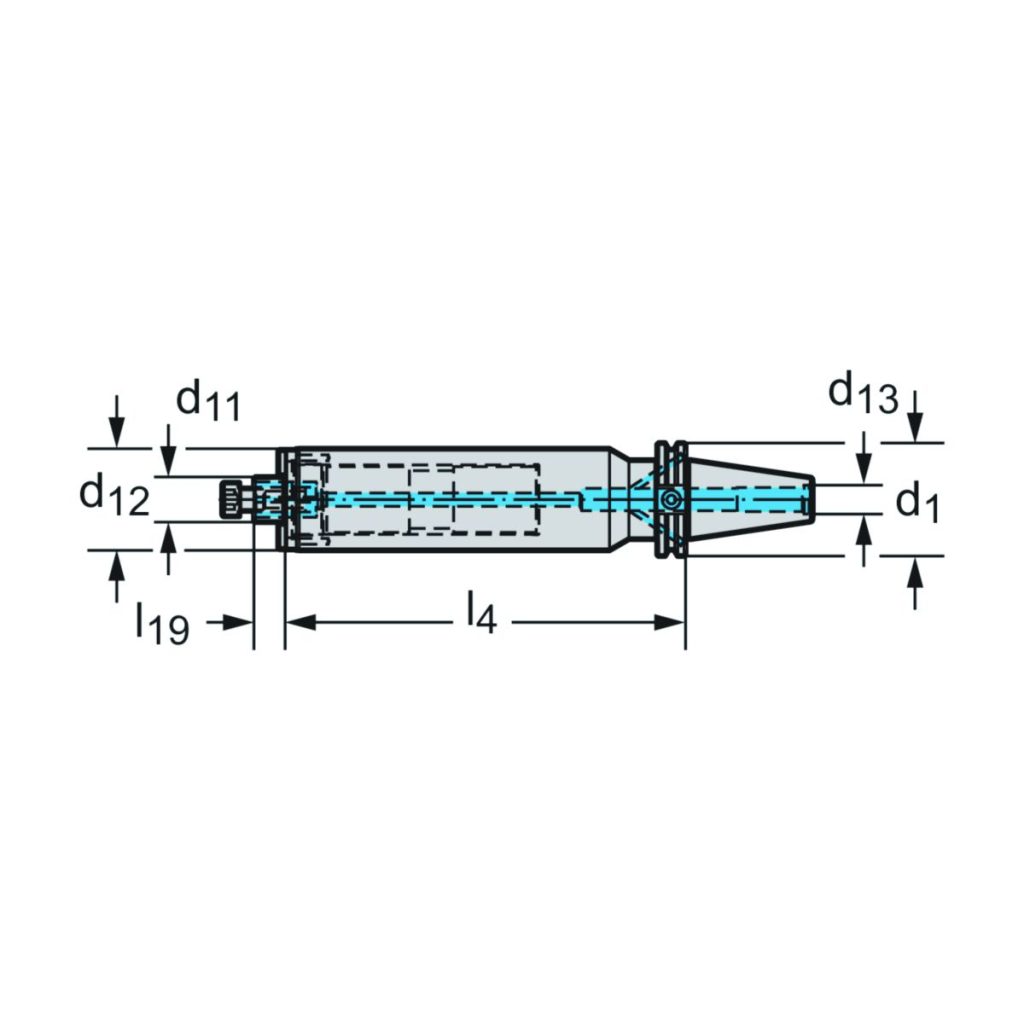

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>13</sub> | Bolț de strângere, dimensiune filet | 5 | |
| l<sub>4</sub> | Lungimea funcțională | 9 | inch |
| Codificare | Codificare sculă | AC001.K40-B26-229 | |
| Greutate | Greutatea | 13,007 | lbs |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | CAT40 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | 1.000 |
