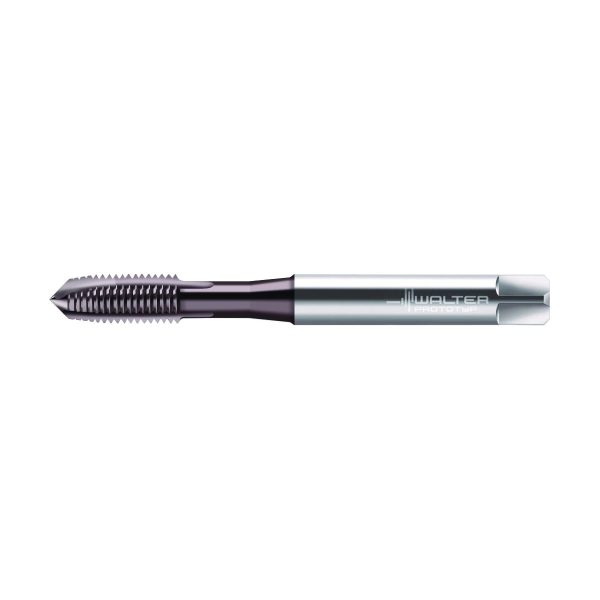

Tarozi din HSS-E-PM pentru mașini - AEP2221002-UNC6 - imagine 1

Tarozi din HSS-E-PM pentru mașini – AEP2221002-UNC6

Tarozi din HSS-E-PM pentru mașini – AEP2221002-UNC4
Tarozi din HSS-E-PM pentru mașini – AEP2221002-UNC8

305,66 lei fără TVA - 369,85 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6432597Familie produs: 1AEP2221002 SKU: AEP2221002-UNC6 EAN: 4042446246693 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,006 kg
Dimensiuni 82 × 9 mm
Domeniu de utilizare

Aplicație principală

, , ,

Tip de filet

Lungime utilă

Diametrul nominal al filetului, inch

Tip unealtă

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) UNC/2B
DenumireDescriereValoareUnitate
A1
Tip de filet3,505mm
A21
Diametrul nominal al filetului, metric3,505mm
A22
Diametrul nominal al filetului, inch0,138inch
A23
Număr de fileteUNC #6-32
A25
Codificare filet, exteriorUNC #6-32
A4
Număr de spire de filet per inch32
A5
Clasă de toleranță a filetului2B
A6
Diametru con de atac2,67mm
A9
Diametrul gâtului2,57mm
B1
Lungimea filetului11mm
B2
Lungime utilă20mm
B3
Cantitate rezerve de reascuțiremmmm
B8
Lungimea conului de atac3,57mm
B8
Lungimea canalului de prindere18mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii141
C3
Diametru de prindere, pe partea mașinii3,581mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă36mm
D1
Număr de muchii așchietoare3
D2
Sens eliceN
D3
Unghiul elicei0°
D7
Masă (greutate)0,006kg
F1
Sensul de așchiereR
G3
Formă de con de atacB
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTHL
H4
Execuția sculeiS
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN/ANSI
J21
Număr articolAEP2221002-UNC6
J22
Număr articol313
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21R1410h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă37,6mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21R1410h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii141
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei0°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral2°
GRADE
Denumire sort de la producătorTHL
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere18mm
LF
Lungime funcțională56mm
LS
Lungime coadă36mm
LSC
Lungime gaură de fixare19,75mm
LU
Lungime utilă20mm
NOF
Număr de muchii așchietoare3
OAL
Cantitate rezerve de reascuțire57,35mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN/ANSI
TCTR
Clasă de toleranță a filetului2B
TD
Diametrul nominal al filetului, metric3,505mm
TDZ
Număr de filete6
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetUNC
THL
Lungimea filetului11mm
THSTS
Thread starts1
TPI
Număr de spire de filet per inch32
TSYC
Identificator imagineAEP2221002
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio3,5
WT
Masă (greutate)0,006kg
XYWD
xyw plane distance-56mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E-PM pentru mașini • Prototex® Eco Plus • ≤3,5xD • UNC/2B • DIN/ANSI • adecvat pentru găuri străpunse • THL • UNC #6-32 • P=32

Descriere unealtă

Tarozi universali de înaltă performanță din HSS-E-PM

Domenii de utilizare

ISO N: Aliaje AlSi cu un conținut de Si de până la 12%
Filetare în gaură străpunsă până la 3,5 × DN
ISO P: Oțeluri cu o rezistență la tracțiune de la 500 până la 1350 N/mm2
ISO M: Oțeluri inoxidabile cu rezistența la tracțiune de până la 1350 N/mm2
ISO K: Preponderent materiale GJS (GGG)
ISO N: Aliaje maleabile de Al
ISO N: Cupru și aliaje din cupru ca posibilitate

Avantajele Dvs.

Reducerea varietății de scule prin utilizarea universală într-un spectru larg de materiale de prelucrat
Reducerea numărului de înlocuiri ale sculelor și utilizarea eficientă a mașinii, datorită vitezelor mari de așchiere și a durabilității mari
Sort extrem de rezistent la uzură datorită unui nou tratament preliminar
Durabilitate mare prin geometria optimizată în zona de așchiere
Reducerea costurilor pentru lubrifianți prin prelucrarea opțională cu MQL în oțel, fontă și aliaje de aluminiu

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare0,141inch
l<sub>1</sub>Lungimea funcțională2,205inch
l<sub>9</sub>lungime pătrat de antrenare0,187inch
l<sub>3</sub>Lungime utilă0,787inch
NNumărul de canale3
CodificareCodificare sculăAEP2221002-UNC6
D<sub>N</sub>Dimensiunea filetului0,138inch
D<sub>N</sub>-PDimensiunea filetuluiUNC #6-32
L<sub>c</sub>Lungimea firului0,433inch
Lățimea de prindereLățimea de prindere0,11inch
