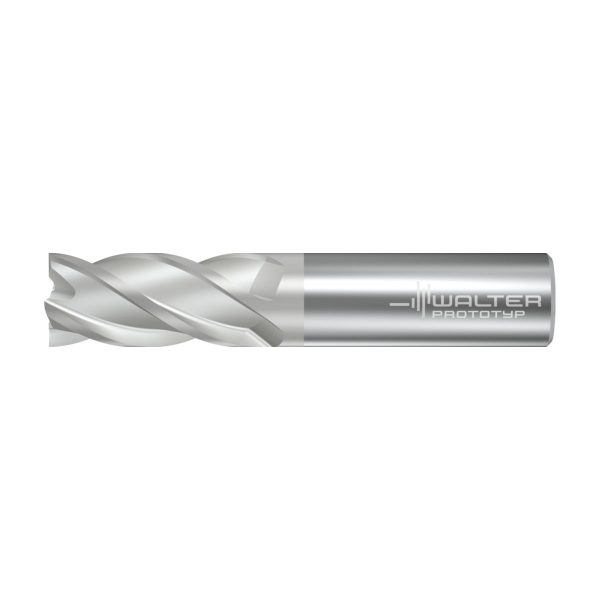

Freze cilindro-frontale/de canelare din carbură metalică – AH2034217-3/4
4.137,87 lei fără TVA - 5.006,82 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,361 kg |
|---|---|
| Dimensiuni | 112 × 28 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Unghi axial de așchiere | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Proto·max™ Inox, inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 38,1 | mm |
B2 | Lungimea muchiei așchietoare, max. | 38,1 | mm |
B3 | Lungime în consolă | 50 | mm |
B4 | Lungime utilă | 101,6 | mm |
B5 | Cantitate rezerve de reascuțire | 101,6 | mm |
B6 | Lungime cap | 50 | mm |
B71 | Lungime funcțională | 101,6 | mm |
B9 | Lungime gât | 38,1 | |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 750 | |
C3 | Diametru de prindere, pe partea mașinii | 19,05 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h5 | |
D6 | Turație, maximă | 80000 | 1/min |
D7 | Masă (greutate) | 0,359 | kg |
E2 | Unghi de degajare lateral | 13,5 | ° |
E3 | Unghi axial de așchiere | 4 | ° |
E4 | Unghi de plonjare, max. | 6 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 4 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 4 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 38 | ° |
G2 | Lățime fațetă de colț | 0,15 | mm |
G3 | Unghi fațetă de protecție | 45 | ° |
H21 | Intrare agent de lubrifiere/răcire | 4 | |
H22 | Ieșire agent de lubrifiere/răcire | 4 | |
H3 | Denumire sort de la producător | TAA | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | TiAlN + TiAI | |
J1 | Standard | DIN 6527 | |
J21 | Număr articol | AH2034217-3/4 | |
J22 | Codificare produs | 6551 | |
J3 | Siglă companie | W | |
J6 | Siglă companie | ZYL01R7500h$05 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 38,1 | mm |
BD | Diametrul corpului | 19,05 | mm |
BMC | Execuția sculei | H | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01R7500h$05 | |
CHW | Lățime fațetă de colț | 0,15 | mm |
CNSC | Intrare agent de lubrifiere/răcire | 4 | |
COATING | Acoperire/suprafață | TiAlN + TiAI | |
CP | Coolant pressure | MPa | MPa |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CXSC | Ieșire agent de lubrifiere/răcire | 4 | |
CZCMS | Mărime adaptor, pe partea mașinii | 750 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 19,05 | mm |
FHA | Unghiul elicei | 38 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 13,5 | ° |
GAMP | Unghi axial de așchiere | 4 | ° |
GRADE | Denumire sort de la producător | TAA | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
KCH | Unghi fațetă de protecție | 45 | ° |
LF | Lungime funcțională | 101,6 | mm |
LU | Lungime utilă | 38,1 | mm |
OAL | Cantitate rezerve de reascuțire | 101,6 | mm |
OHX | Lungime în consolă | 50 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 6 | ° |
RPMX | Turație, maximă | 80000 | 1/min |
TSYC | Identificator imagine | AH2034217 | |
ULDR | Usable length diameter ratio | 2 | |
WT | Masă (greutate) | 0,359 | kg |
XYWD | xyw plane distance | -101,6 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 4 |
Garnitură – FS1313SKU: FS1313330,82 lei fără TVA - 400,29 lei cu TVA- Garnitură – FS1446SKU: FS1446333,49 lei fără TVA - 403,52 lei cu TVA
- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Mandrină hidraulică cu expansiune ASME B5.50 – AB017.K40-P19-064SKU: AB017.K40-P19-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C4-391.14-32 059SKU: C4-391.14-32 0592.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 105SKU: C6-391.14-32 1052.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-40 070SKU: C6-391.14-40 0702.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 165SKU: C8-391.14-32 1652.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C5-391.14-32 062SKU: C5-391.14-32 0622.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 065SKU: C6-391.14-32 0652.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 075SKU: C8-391.14-32 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-40 075SKU: C8-391.14-40 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-160SKU: AB009-H63-ER40-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-160SKU: AB009-H63-ER32-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-200SKU: AB009-H63-ER32-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-085SKU: AB009-H63-ER40-085835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-120SKU: AB009-H63-ER40-120947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-130SKU: AB009-H63-ER40-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-075SKU: AB009-H63-ER32-075835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-100SKU: AB009-H63-ER32-100835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-130SKU: AB009-H63-ER32-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-200SKU: AB009-H100-ER40-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-130SKU: AB009-H100-ER32-1301.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-160SKU: AB009-H100-ER32-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-200SKU: AB009-H100-ER32-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-120SKU: AB009-H100-ER40-1201.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-160SKU: AB009-H100-ER40-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-100SKU: AB009-H100-ER32-1001.183,01 lei fără TVA - 1.431,44 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-200SKU: AB009-H63-ER40-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-160SKU: AB009-S50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-070SKU: AB009-S50-ER32-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-100SKU: AB009-S50-ER32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-160SKU: AB009-S50-ER32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-070SKU: AB009-S50-ER40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-100SKU: AB009-S50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-160SKU: AB009-S40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-070SKU: AB009-S40-ER32-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-100SKU: AB009-S40-ER32-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-160SKU: AB009-S40-ER32-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-070SKU: AB009-S40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-100SKU: AB009-S40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-070SKU: AB009-J50-ER32-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-100SKU: AB009-J50-ER32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-160SKU: AB009-J40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-070SKU: AB009-J40-ER32-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-100SKU: AB009-J40-ER32-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-160SKU: AB009-J40-ER32-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-070SKU: AB009-J40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-100SKU: AB009-J40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-160SKU: AB009-J50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-160SKU: AB009-J50-ER32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-080SKU: AB009-J50-ER40-0801.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-100SKU: AB009-J50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-079SKU: AB009.K40-ER32-0791.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-105SKU: AB009.K40-ER32-1051.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER40-105SKU: AB009.K40-ER40-1051.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER32-105SKU: AB009.K50-ER32-1051.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER40-105SKU: AB009.K50-ER40-1052.012,73 lei fără TVA - 2.435,40 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.63.085.26SKU: AK300M.0.63.085.262.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.50.085.20SKU: AK300M.0.50.085.202.194,73 lei fără TVA - 2.655,62 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.20.200SKU: C330.20.200260,69 lei fără TVA - 315,43 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.26.200SKU: C330.26.200279,96 lei fără TVA - 338,75 lei cu TVA
- 1.070,60 lei fără TVA - 1.295,43 lei cu TVA
Descriere
Freze cilindro-frontale/de canelare din carbură metalică AH2034217 • Proto∙max™Inox • coadă cilindrică • inch • flute helix angle 38° • center cutting capability • TAA • Dc=19,05mm • Z=4

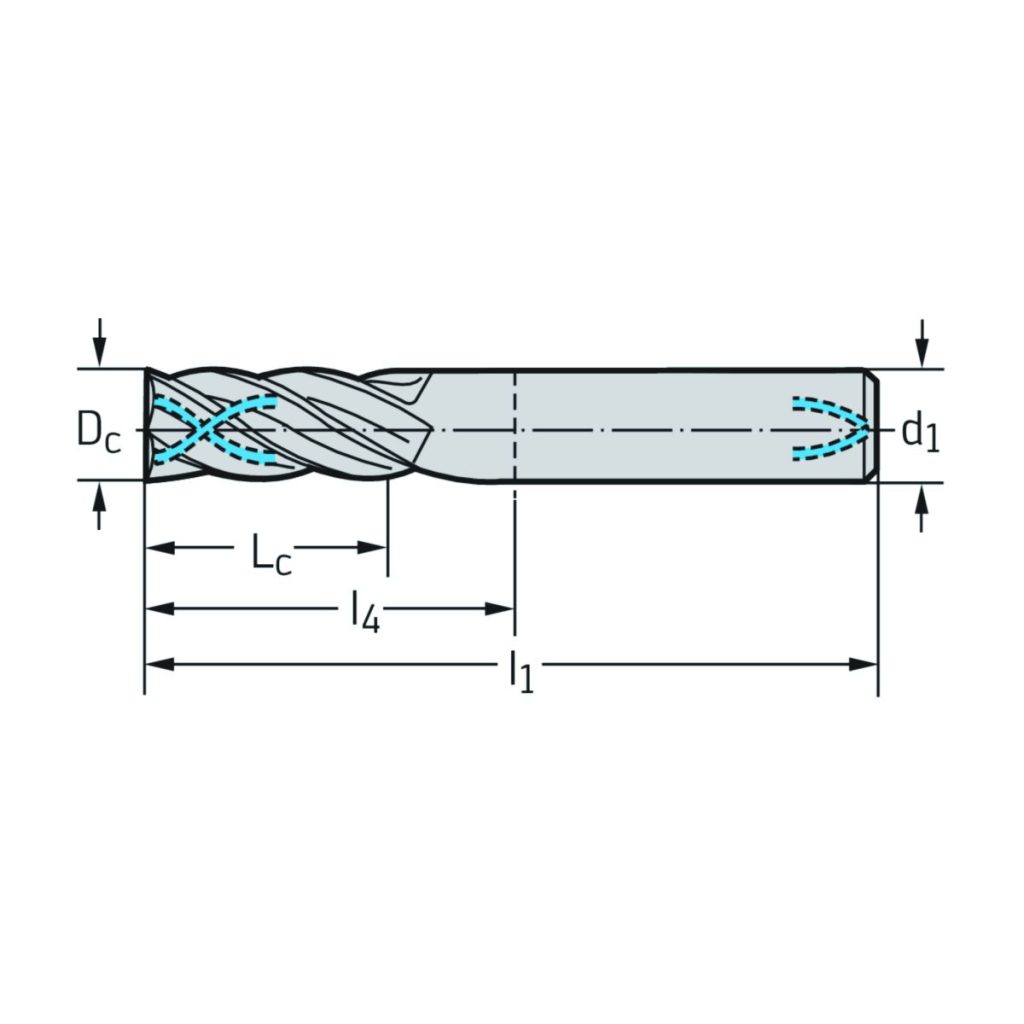

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 1,5 | inch |
| l<sub>11</sub> | Lățimea fațetei de colț | 0,006 | inch |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 0,75 | inch |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 3 | |
| d<sub>1</sub> | Diametrul cozii | 0,75 | inch |
| l<sub>1</sub> | Lungimea totală | 4 | inch |
| l<sub>4</sub> | Lungimea funcțională | 1,969 | inch |
| Codificare | Codificare sculă | AH2034217-3/4 | |
| Z | Numărul de dinți | 4 |
