AK540.S50.T36.150 – Adaptor DIN 69871 AD/B

Adaptor DIN 69871 AD/B AK540.S50.T45.100-AK540.S50.T45.100-0423292851 AK540.S50.T45.050CO – Adaptor DIN 69871 AD/B
Adaptor DIN 69871 AD/B AK540.S50.T45.100-AK540.S50.T45.100-0423292851 AK540.S50.T22.150 – Adaptor DIN 69871 AD/B

Numărul articolului: 5016123Familie produs: A1200 SKU: AK540.S50.T36.150 UPC: 0423288851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d13Bolț de strângere, dimensiune filetM24
l18Lungime utilă10mm
l16Lungime utilă48mm
l4Lungimea funcțională150mm
CodificareCodificare sculăAK540.S50.T36.150
GreutateGreutatea3,78kg
d1Codul dimensiunii de îmbinareSK50
d11Codul dimensiunii de îmbinareT36

Descriere

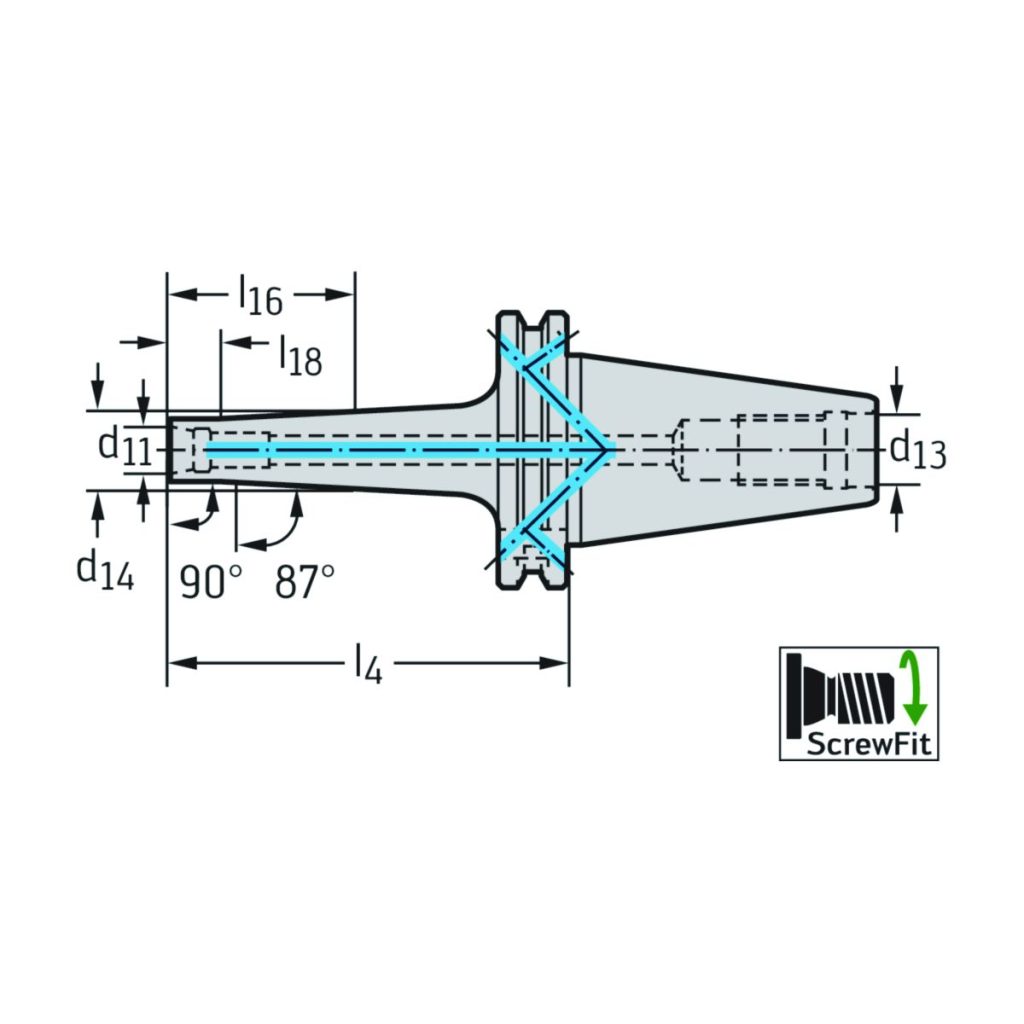

Adaptor DIN 69871 AD/B AK540 • metric • Pentru piese frontale ScrewFit • d1=50 • d11=T36

Informații suplimentare

Greutate 3,959 kg
Dimensiuni 290 × 118 mm
Domeniu de utilizare

Diametrul corpului_A1

Diametrul gulerului_A4

Lungime funcțională_LF

Lungime diametru exter_B1

Diametru de prindere, _C3

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului36mm
A2
Diametrul exterior 236mm
A4
Diametrul gulerului97,5mm
B1
Lungime diametru exterior 148mm
B2
Lungime diametru corp 248mm
B3
Lungime în consolă150mm
B4
Cantitate rezerve de reascuțire251,8mm
B71
Lungime funcțională150mm
BLD
Identificator imagine508124
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii17
C13
Mărime nominală filet adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii500
C3
Diametru de prindere, pe partea mașinii36mm
C4
Lungime coadă101,75mm
C51
Coadă, pe partea pieseiSAW
C52
Formă adaptor, pe partea piesei1
C53
Mărime nominală filet adaptor, pe partea pieseiM24
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei360
D6
Turație, maximă120001/min
D7
Masă (greutate)3,776kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire7
J1
StandardISO7388-1
J11
Număr standard sub formă de litereAD/
J21
Număr articolAK540.S50.T36.150
J22
Codificare produs7
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSAW01C0360****
J6
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
J7
Dispozitiv de stocare0
LPR
Lungime în consolă150mm
NSM
Lungime în consolăDIN4000-89
OAL
Cantitate rezerve de reascuțire251,8mm
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul exterior 497,5mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii17
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiSAW
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii500
CZCWS
Mărime adaptor pe partea piesei360
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 4150mm
LF
Lungime funcțională150mm
LPR
Lungime în consolă150mm
LS
Lungime coadă101,75mm
OAL
Cantitate rezerve de reascuțire251,8mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAK540.S-SK50
WT
Masă (greutate)3,776kg
XYWD
xyw plane distance-150mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
