Informații suplimentare
| Greutate | 0,257 kg |
|---|---|
| Dimensiuni | 208 × 25 mm |
| Domeniu de utilizare | |
| Diametrul corpului | |
| Lungime în consolă | |
| Cantitate rezerve de reascuţire | |
| Formă adaptor, pe partea piesei | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter | Adaptor DIN 6535 HA AK610 • inch • Pentru capete de frezare ConeFit |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 21,1 | mm |
B1 | Lungime diametru exterior 1 | 21,1 | mm |
B3 | Lungime în consolă | 142,1 | mm |
B4 | Cantitate rezerve de reascuțire | 190,5 | mm |
B71 | Lungime funcțională | 190,5 | mm |
BLD | Identificator imagine | 513124 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 625 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
C4 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 90 | mm |
C51 | Coadă, pe partea piesei | SAC | |
C52 | Formă adaptor, pe partea piesei | 4 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 120 | |
C711 | Diametru de prindere, minim/diametru nominal, pe partea piesei | h6 | |
D6 | Turație, maximă | 80000 | 1/min |
D7 | Masă (greutate) | 0,253 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | AK610.UZ15.E12.061 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | SAC04B0120**** | |
J6 | Codare loc de separare pe partea mașinii | ZYL01R6250h$06 | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 12,2 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 4 | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01R6250h$06 | |
CCTMS | Coadă, pe partea mașinii | ZYL | |
CCTWS | Coadă, pe partea piesei | SAC | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 100 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | R | |
CUBPWS | Connection unit base precision workpiece side | B | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 625 | |
CZCWS | Mărime adaptor pe partea piesei | 120 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 190,5 | mm |
LPR | Lungime în consolă | 142,1 | mm |
LS | Lungime coadă | 90 | mm |
OAL | Cantitate rezerve de reascuțire | 190,5 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 80000 | 1/min |
TQ | Torque | 15 | Nm |
TSYC | Identificator imagine | AK610-UB | |
WT | Masă (greutate) | 0,253 | kg |
XYWD | xyw plane distance | -190,5 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină hidraulică de expansiune ASME B5.50 – AB016.K40-P20-065SKU: AB016.K40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA- Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J30-P20-090SKU: AB016-J30-P20-0902.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J40-P20-072SKU: AB016-J40-P20-0721.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P20-084SKU: AB016-J50-P20-0842.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S40-P20-065SKU: AB016-S40-P20-0651.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P20-065SKU: AB016-S50-P20-0652.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C5-P20-075SKU: AB016-C5-P20-0753.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 – AB016-C6-P20-080SKU: AB016-C6-P20-0803.591,86 lei fără TVA - 4.346,15 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H63-P20-080SKU: AB016-H63-P20-0802.178,67 lei fără TVA - 2.636,19 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P20-090SKU: AB016-H100-P20-0903.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Mandrină hidraulică cu expansiune ASME B5.50 – AB017.K40-P15-064SKU: AB017.K40-P15-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P20-064SKU: AB017.K40-P20-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P20-081SKU: AB017.K50-P20-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P20-090SKU: AB017-J50-P20-0902.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P20-090SKU: AB017-J30-P20-0901.707,61 lei fără TVA - 2.066,21 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P20-090SKU: AB017-J40-P20-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P20-081SKU: AB017-S50-P20-0812.344,61 lei fără TVA - 2.836,98 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P20-081SKU: AB017-S40-P20-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P20-105SKU: AB017-H100-P20-1052.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P20-090SKU: AB017-H63-P20-0901.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-120SKU: AB019-H100-P20-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P20-105SKU: AB019-H100-P20-1055.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-120SKU: AB019-H63-P20-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P20-100SKU: AB019-H63-P20-1004.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.090.20SKU: AK182.H100.090.203.222,51 lei fără TVA - 3.899,24 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C6.080.20SKU: AK182.C6.080.204.207,46 lei fără TVA - 5.091,03 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT40.065.20SKU: AK182.CAT40.065.201.905,67 lei fără TVA - 2.305,86 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 – AK182.C5.075.20SKU: AK182.C5.075.203.864,87 lei fără TVA - 4.676,49 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT30.090.20SKU: AK182.BT30.090.201.771,84 lei fără TVA - 2.143,93 lei cu TVA
- Mandrină cu extensie hidraulică MAS-BT JIS B 6339 – AK182.BT50.084.20SKU: AK182.BT50.084.202.901,33 lei fără TVA - 3.510,61 lei cu TVA
- 1.504,19 lei fără TVA - 1.820,07 lei cu TVA
- 1.365,02 lei fără TVA - 1.651,67 lei cu TVA
Descriere

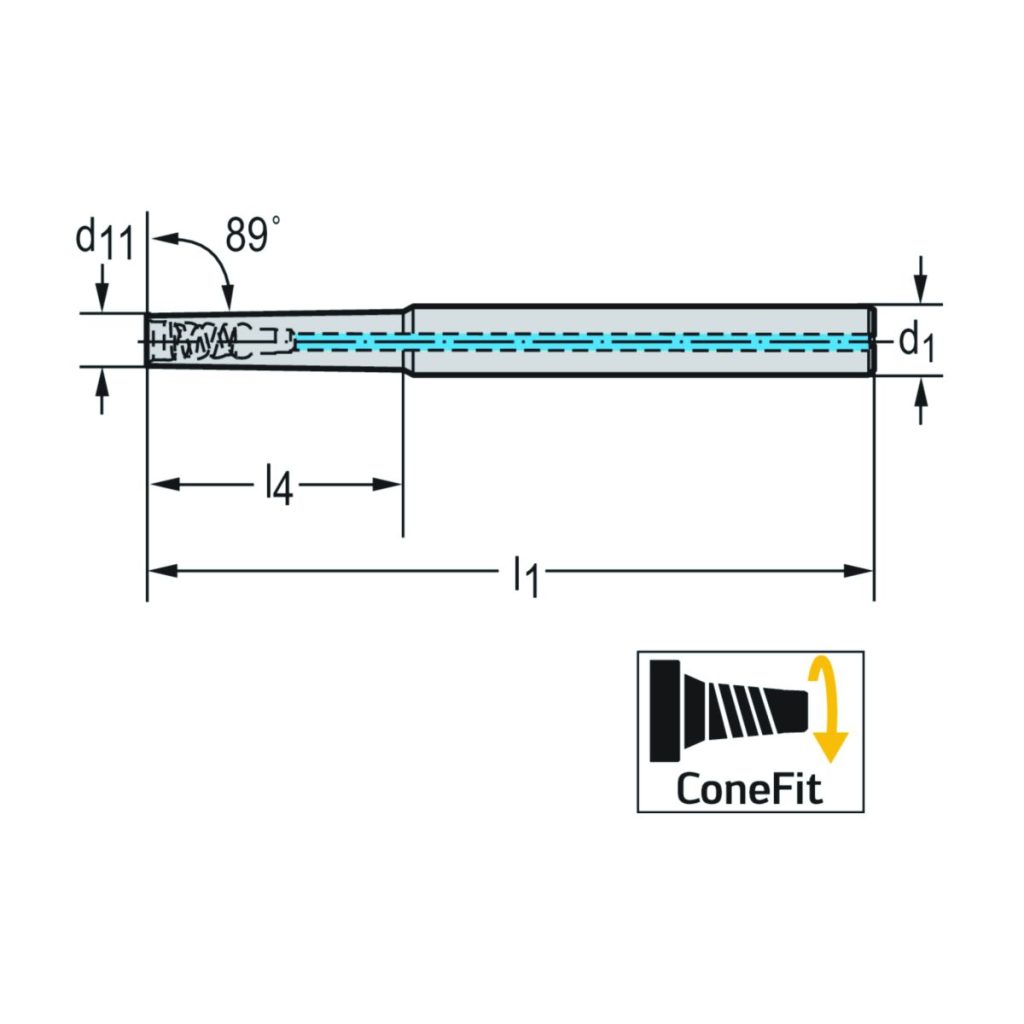

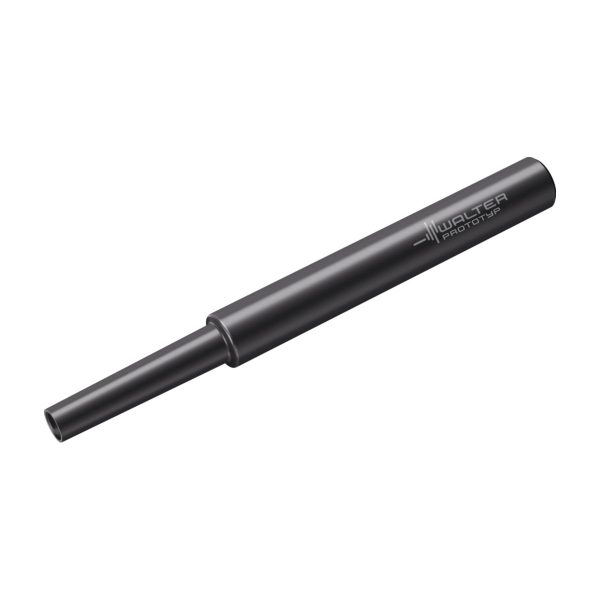

Adaptor DIN 6535 HA AK610 • inch • Pentru capete de frezare ConeFit • d1=5/8 • d11=E12
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| l<sub>4</sub> | Lungimea funcțională | 0,831 | inch |
| l<sub>1</sub> | Lungimea totală | 7,5 | inch |
| Codificare | Codificare sculă | AK610.UZ15.E12.061 | |
| Greutate | Greutatea | 0,558 | lbs |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | 0.625 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | E12 |
