Adaptor DIN 6535 HA - AK610.Z16.E12.005 - imagine 2

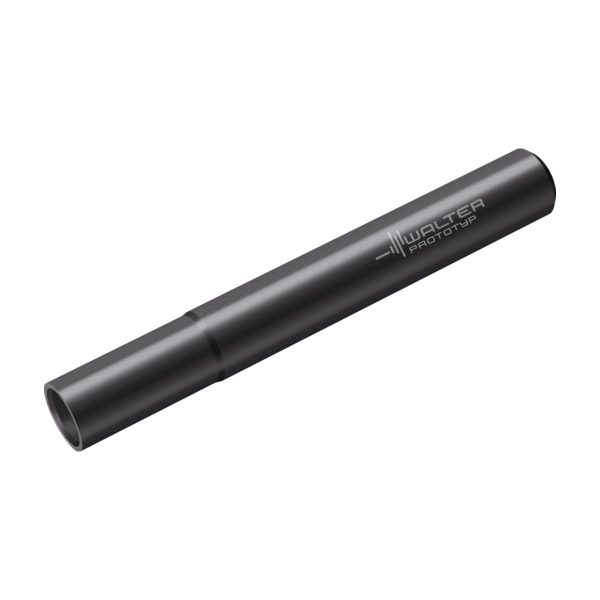

Adaptor DIN 6535 HA – AK610.Z16.E12.005

Adaptor DIN 6535 HA AK610.UZ15.E12.061-AK610.UZ15.E12.061-4042446190163 Adaptor DIN 6535 HA – AK610.Z16.E12.060
Adaptor DIN 6535 HA AK610.UZ31.E25.063-AK610.UZ31.E25.063-4042446195397 Adaptor DIN 6535 HA – AK610.Z12.E12.022

776,19 lei fără TVA - 939,19 lei cu TVA

Numărul articolului: 5634447Familie produs: 1AK610 SKU: AK610.Z16.E12.005 EAN: 4042446190101 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,104 kg
Dimensiuni 127 × 30 mm
Domeniu de utilizare

Diametrul corpului

Lungime în consolă

Cantitate rezerve de reascuţire

Formă adaptor, pe partea piesei

Lungime funcțională

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului5mm
B1
Lungime diametru exterior 15mm
B3
Lungime în consolă17mm
B4
Cantitate rezerve de reascuțire65mm
B71
Lungime funcțională65mm
BLD
Identificator imagine513124
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașiniimmmm
C4
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
C51
Coadă, pe partea pieseiSAC
C52
Formă adaptor, pe partea piesei4
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei120
C711
Diametru de prindere, minim/diametru nominal, pe partea pieseih6
D6
Turație, maximă800001/min
D7
Masă (greutate)0,103kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolAK610.Z16.E12.005
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSAC04A0120****
J6
Codare loc de separare pe partea mașiniiZYL01G1600h$06
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului11,6mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei4
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600h$06
CCTMS
Coadă, pe partea mașiniiZYL
CCTWS
Coadă, pe partea pieseiSAC
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure100MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideG
CUBPWS
Connection unit base precision workpiece sideA
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii160
CZCWS
Mărime adaptor pe partea piesei120
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională65mm
LPR
Lungime în consolă17mm
LS
Lungime coadă48mm
OAL
Cantitate rezerve de reascuțire65mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TQ
Torque15Nm
TSYC
Identificator imagineAK610-A
WT
Masă (greutate)0,103kg
XYWD
xyw plane distance-65mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

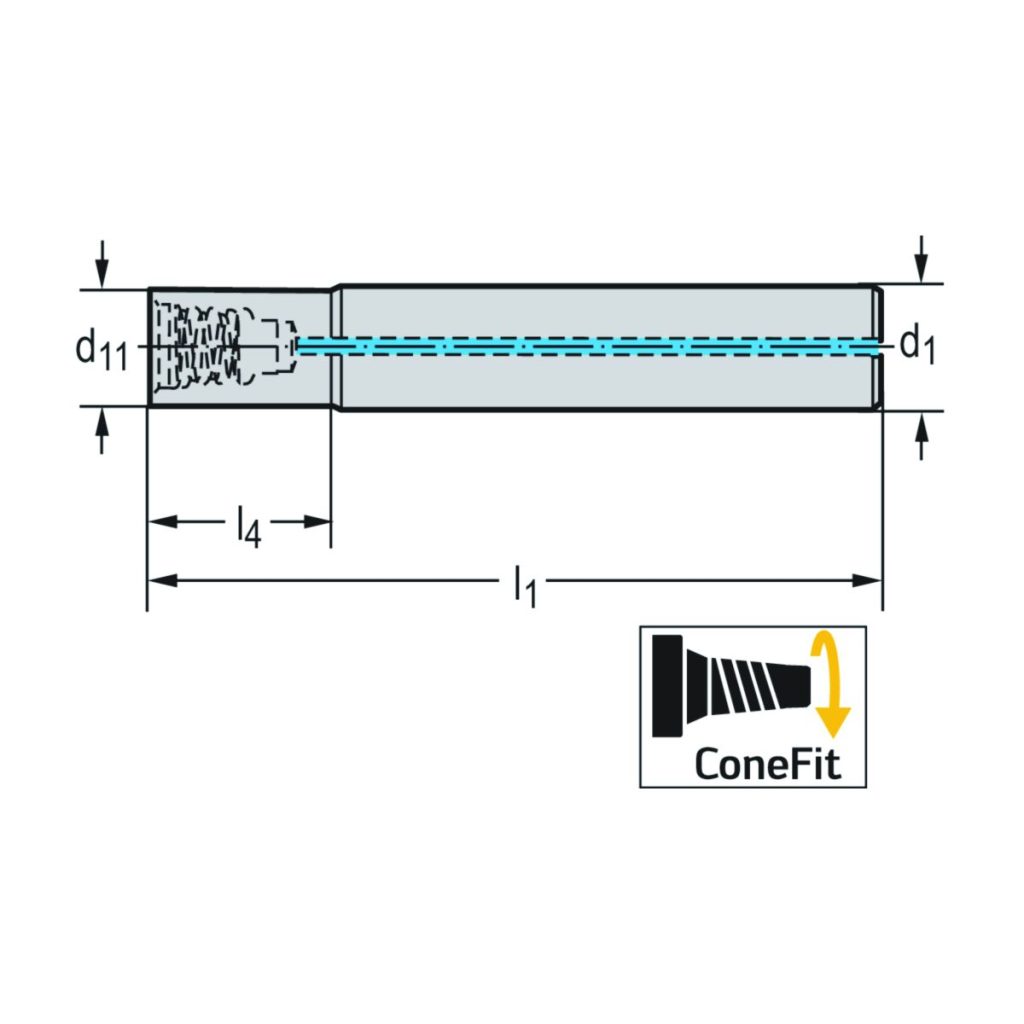

Adaptor DIN 6535 HA AK610 • metric • Pentru capete de frezare ConeFit • d1=16 • d11=E12

DenumireDescriereValoareUnitate
l<sub>4</sub>Lungimea funcțională5mm
l<sub>1</sub>Lungimea totală65mm
CodificareCodificare sculăAK610.Z16.E12.005
GreutateGreutatea0,1kg
d<sub>1</sub>Codul dimensiunii de îmbinare16
d<sub>11</sub>Codul dimensiunii de îmbinareE12
