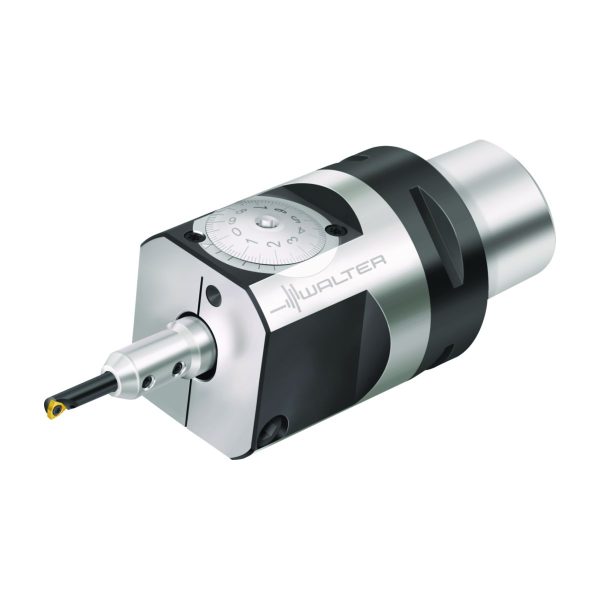

Alezor – B3230.C6.03-06.Z1.WK10
10.218,88 lei fără TVA - 12.364,84 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 2,020 kg |
|---|---|
| Dimensiuni | 120 × 65 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | cu bară de alezat |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 7,5 | mm |
A12 | Diametru muchie așchietoare 2 | 7,5 | mm |
B3 | Lungime în consolă | 154 | mm |
B5 | Cantitate rezerve de reascuțire | 122 | mm |
B71 | Lungime funcțională | 122 | mm |
BLD | Identificator imagine | 9 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 630 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
D6 | Lungime coadă | 38 | mm |
D6 | Turație, maximă | 6000 | 1/min |
D7 | Masă (greutate) | 2,02 | kg |
E1 | Unghiul de atac | 93 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B3230.C6.03-06.Z1.WK10 | |
J3 | Siglă companie | W | |
J6 | CCS01C0630$$$$ | ||
J7 | Dispozitiv de stocare | 0 | |
J8 | BAB | ||
LPR | Lungime în consolă | 154 | mm |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 2,02 | kg |
Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA- Master DIN 69871 AD/B – C6-390B.140-40 085SKU: C6-390B.140-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 030SKU: C6-390B.140-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 080SKU: C6-390B.140-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 100SKU: C6-390B.58-50 1002.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 050SKU: C6-390B.58-50 0502.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-40 085SKU: C6-A390B.45-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.55-40 075SKU: C6-390B.55-40 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 030SKU: C6-A390B.45-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 080SKU: C6-A390B.45-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390.540-50 050ASKU: C6-390.540-50 050A3.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.555-40 075SKU: C6-390B.555-40 0753.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.540-40 085SKU: C6-390B.540-40 0853.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.558-50 050SKU: C6-390B.558-50 0503.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Prelungitor – C6-391.01-63 060SKU: C6-391.01-63 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 140ASKU: C6-391.01-63 140A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 100ASKU: C6-391.01-63 100A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 120ASKU: C8-391.02-63 120A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 080BSKU: C8-391.02-63 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 055ASKU: C8-391.02-63 055A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Sisteme de prindere – C6-RC2090-42060SKU: C6-RC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere – C6-LC2090-42060SKU: C6-LC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-00095SKU: C6-LC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-00095SKU: C6-RC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-53040SKU: C6-RC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-53040SKU: C6-LC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Cheie – ISO2936-5SKU: ISO2936-528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-2SKU: ISO2936-228,96 lei fără TVA - 35,04 lei cu TVA
- 1.006,36 lei fără TVA - 1.217,70 lei cu TVA
- Bară de lărgire brazată – EB302 WK10SKU: EB302 WK10588,83 lei fără TVA - 712,48 lei cu TVA
- Lărgitor de precizie – corp de bază – B3230G.C6.02-45.Z1SKU: B3230G.C6.02-45.Z111.171,71 lei fără TVA - 13.517,77 lei cu TVA
Descriere
Alezor B3230 • Walter CaptoTM ISO 26623 • metric • Dc=6-8mm

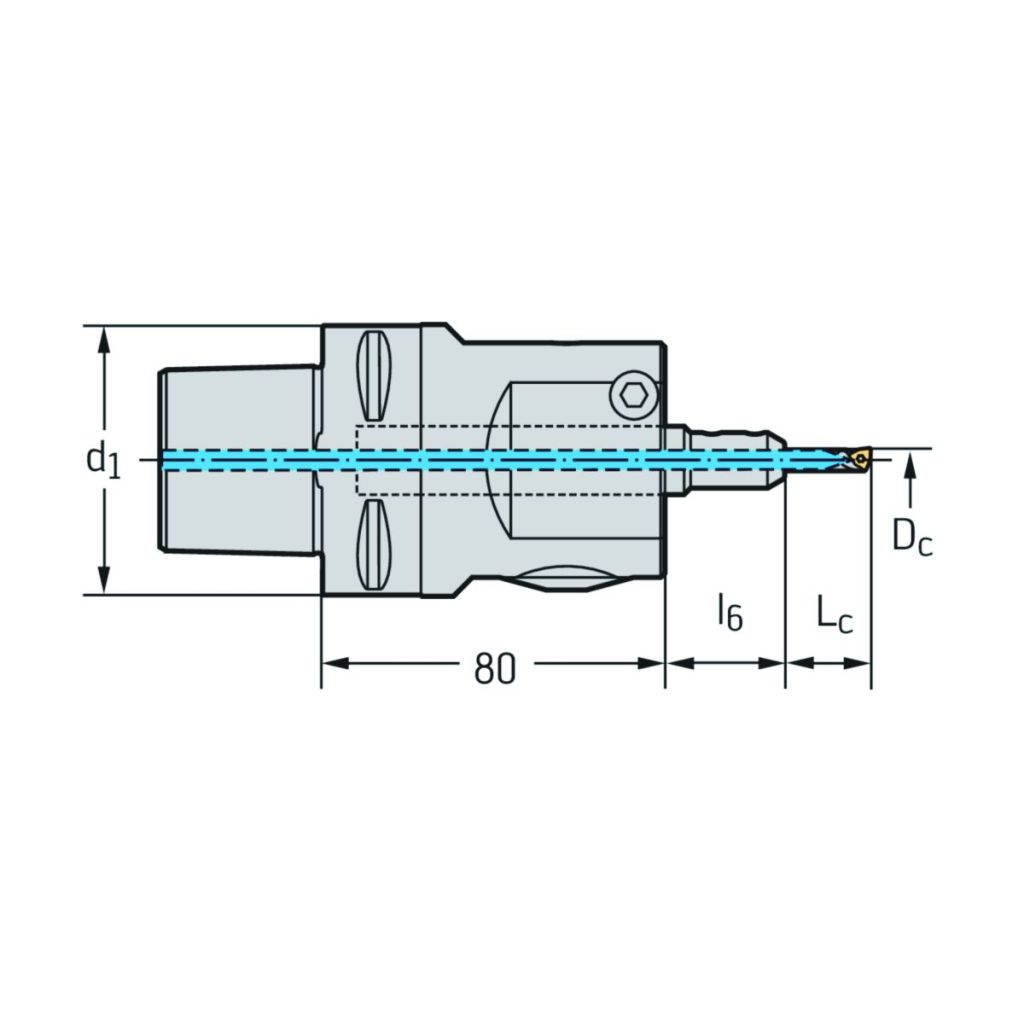

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C6 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 5,8 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 63 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 7,5 | mm |
| l<sub>6 max</sub> | Lungime maximă | 60 | |
| l<sub>6 min</sub> | Lungime minimă | 28 | |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 14.0–14.0 mm | |
| Codificare | Codificare sculă | B3230.C6.03-06.Z1.WK10 | |
| Greutate | Greutatea | 2 | kg |
