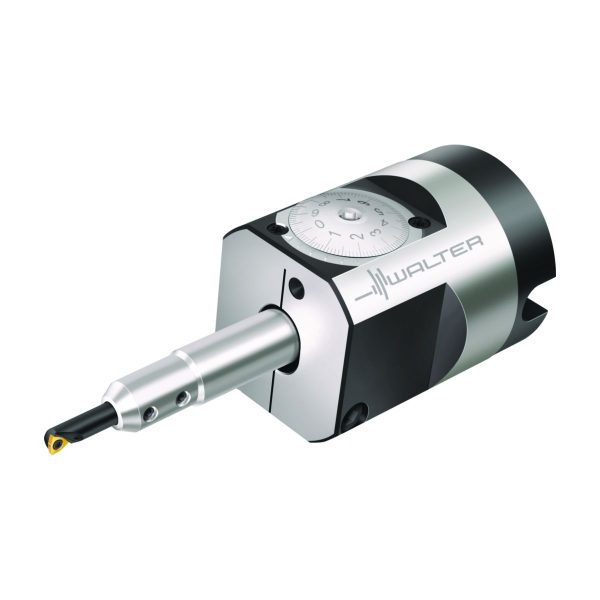

Alezor – B3230.N6.07-09.Z1.WC02
12.702,67 lei fără TVA - 15.370,23 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,950 kg |
|---|---|
| Dimensiuni | 143 × 100 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | cu bară de alezat |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 9,5 | mm |
A12 | Diametru muchie așchietoare 2 | 9,5 | mm |
B3 | Lungime în consolă | 205 | mm |
B4 | Usable length maximum | 221 | mm |
B5 | Cantitate rezerve de reascuțire | 221 | mm |
B71 | Lungime funcțională | 128 | mm |
BLD | Identificator imagine | 9 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 63 | mm |
C4 | Lungime coadă | 16 | mm |
D6 | Turație, maximă | 3835 | 1/min |
D7 | Masă (greutate) | 1,95 | kg |
E1 | Unghiul de atac | 93 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B3230.N6.07-09.Z1.WC02 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$WC0201**3*B**** | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0630$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
LPR | Lungime în consolă | 205 | mm |
NSM | Număr standard caracteristică | DIN4000-84 | |
OAL | Cantitate rezerve de reascuțire | 221 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 1,95 | kg |
Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-FN2 WNN10SKU: WCGT020102-FN2 WNN10128,04 lei fără TVA - 154,93 lei cu TVA- Inserții de strunjire Trigonale pozitive de 80° – WCGT020104-FN2 WNN10SKU: WCGT020104-FN2 WNN10128,04 lei fără TVA - 154,93 lei cu TVA
- Trigonale pozitive 80° – WCMW020104 WCD10SKU: WCMW020104 WCD10532,62 lei fără TVA - 644,47 lei cu TVA
- CBN – trigonale pozitive 80° – WCMW020104 WCB50SKU: WCMW020104 WCB50368,82 lei fără TVA - 446,27 lei cu TVA
- CBN – trigonale pozitive 80° – WCMW020102 WCB80SKU: WCMW020102 WCB80368,82 lei fără TVA - 446,27 lei cu TVA
- CBN – trigonale pozitive 80° – WCMW020102 WCB50SKU: WCMW020102 WCB50368,82 lei fără TVA - 446,27 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X25 WK1SKU: WCGT020102-X25 WK1105,03 lei fără TVA - 127,09 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020104-X5 WXM15SKU: WCGT020104-X5 WXM15138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X5 WTP35SKU: WCGT020102-X5 WTP35138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020104-X5 WTP35SKU: WCGT020104-X5 WTP35138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X5 WXM15SKU: WCGT020102-X5 WXM15138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X5 WK1SKU: WCGT020102-X5 WK1105,03 lei fără TVA - 127,09 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020104-X5 WAK15SKU: WCGT020104-X5 WAK15138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X5 WAK15SKU: WCGT020102-X5 WAK15138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X15 WXM15SKU: WCGT020102-X15 WXM15138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020104-X15 WXM15SKU: WCGT020104-X15 WXM15138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X15 WK1SKU: WCGT020102-X15 WK1105,03 lei fără TVA - 127,09 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X15 WTP35SKU: WCGT020102-X15 WTP35138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020104-X15 WTP35SKU: WCGT020104-X15 WTP35138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020102-X15 WAK15SKU: WCGT020102-X15 WAK15138,64 lei fără TVA - 167,75 lei cu TVA
- Inserții de strunjire Trigonale pozitive de 80° – WCGT020104-X15 WAK15SKU: WCGT020104-X15 WAK15138,64 lei fără TVA - 167,75 lei cu TVA
- Prelungitor – A101M.0.63.160.63SKU: A101M.0.63.160.632.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Prelungitor – A101M.0.63.080.63SKU: A101M.0.63.080.632.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Prelungitor – A101M.0.63.140.63SKU: A101M.0.63.140.632.580,15 lei fără TVA - 3.121,98 lei cu TVA
- Prelungitor – A101M.0.63.100.63SKU: A101M.0.63.100.632.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Prelungitor – A101M.0.63.120.63SKU: A101M.0.63.120.632.467,73 lei fără TVA - 2.985,95 lei cu TVA
- Adaptor tip reducție – A102M.0.80.080.63SKU: A102M.0.80.080.632.628,32 lei fără TVA - 3.180,27 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.63SKU: A100M.4.50.040.632.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.040.63SKU: A100M.4.40.040.632.333,91 lei fără TVA - 2.824,03 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.040.63SKU: AK100M.2.50.040.633.409,86 lei fără TVA - 4.125,93 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.035.63SKU: A100M.3.50.035.632.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.050.63SKU: A100M.2.40.050.632.333,91 lei fără TVA - 2.824,03 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.020.63SKU: A100M.2.50.020.632.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.40.060.63SKU: AK200M.2.40.060.632.044,85 lei fără TVA - 2.474,27 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.63SKU: AK200M.2.50.030.632.794,27 lei fără TVA - 3.381,07 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.63.HSKSKU: A100M.7.100.100.63.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.100.63.HSKSKU: A100M.7.063.100.63.HSK3.361,68 lei fără TVA - 4.067,63 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.075.63.HSKSKU: A100M.7.063.075.63.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.080.63.HSKSKU: A100M.7.100.080.63.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.065.63.C8SKU: A100M.8.80.065.63.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.63.C6SKU: A100M.8.63.070.63.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Cheie – ISO2936-5SKU: ISO2936-528,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – ISO2936-2SKU: ISO2936-228,96 lei fără TVA - 35,04 lei cu TVA
- 1.006,36 lei fără TVA - 1.217,70 lei cu TVA
- Bară de lărgire din carbură metalică, lărgire de precizie cu cap detașabil – EB304.WC02.CSSKU: EB304.WC02.CS2.526,62 lei fără TVA - 3.057,21 lei cu TVA
- Lărgitor de precizie – corp de bază – B3230G.N6.002-045.Z1SKU: B3230G.N6.002-045.Z110.245,64 lei fără TVA - 12.397,22 lei cu TVA
Descriere

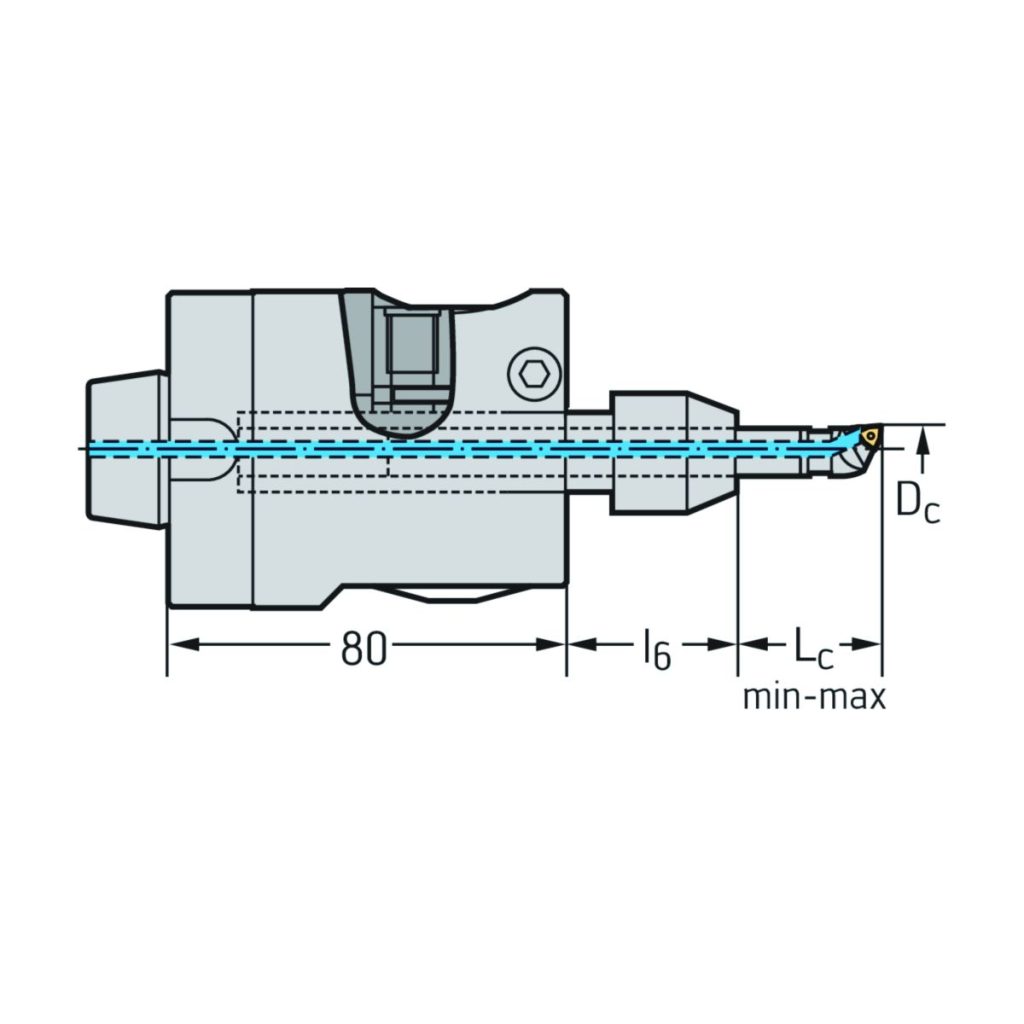

Alezor B3230 • adaptor modular NCT • metric • Dc=7-10mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | 63 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 7,3 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 63 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 9,5 | mm |
| l<sub>6 max</sub> | Lungime maximă | 60 | |
| l<sub>6 min</sub> | Lungime minimă | 28 | |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 20.0–65.0 mm | |
| Codificare | Codificare sculă | B3230.N6.07-09.Z1.WC02 | |
| Tip | Plăcuțe amovibile posibile | WC .. 0201 .. | |
| Greutate | Greutatea | 1,9 | kg |
