Bară de lărgire din carbură metalică, lărgire de precizie cu cap detașabil – EB304.WC02.CS

Bară de lărgire din carbură metalică Bară de lărgire din carbură metalică, lărgire de precizie cu cap detașabil – EB303.WC02.CS
Bară de lărgire Bară de lărgire, lărgire de precizie monobloc – EB553

2.526,62 lei fără TVA - 3.057,21 lei cu TVA

Numărul articolului: 5008219Familie produs: EB100 SKU: EB304.WC02.CS UPC: 0331711917 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,046 kg
Dimensiuni 125 × 20 mm
Domeniu de utilizare

Lăţime funcţională

Înălțime de funcționare

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Lărgire şi lărgire de precizie
group_name_7

Bare de alezat EB…
DenumireDescriereValoareUnitate
A2
Lățime funcțională95mm
A3
Lungime funcțională95mm
A4
Înălțime de funcționare0mm
A6
Diametrul minim al găurii20mm
B3
Lungime în consolă20mm
B5
Cantitate rezerve de reascuțire95mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
D7
Diametru de prindere, pe partea mașinii6mm
D7
Masă (greutate)0,046kg
E1
Unghiul de atac93°
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolEB304.WC02.CS
J22
Codificare produs7362
J3
Siglă companieW
J42
Codificare plăcuță amovibilăWCGW 02 01 02
J6
Codare loc de separare pe partea mașiniiZYL01F6000$$$$
J7
Dispozitiv de stocare0
LPR
Lungime în consolă20mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
AN
Unghi de așezare normal, muchie principală7°
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01F6000$$$$
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CXSC
Ieșire agent de lubrifiere/răcire1
DMIN
Diametrul minim al găurii7,3mm
EPSR
Unghi de colț plăcuță amovibilă°°
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
IC
Cerc înscris3,97mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac93°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională95mm
LS
Lungime coadă36mm
MIID
Codificare plăcuță amovibilăWCGW 02 01 02
OAL
Cantitate rezerve de reascuțire95mm
PHI
Phi0°
RE
Rază la colț0,198mm
RHO
Rho0°
S
Înălțime muchie așchietoare1,59mm
SC
Insert shape codeW
SSC
Insert seat size code2
TSYC
Identificator imagine1
WF
Lățime funcțională3,65mm
WT
Masă (greutate)0,046kg
XYWD
xyw plane distance-95mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-3,65mm
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

Bară de lărgire din carbură metalică, lărgire de precizie cu cap detașabil EB100 • Dc min=7,3mm • WC .. 0201 ..

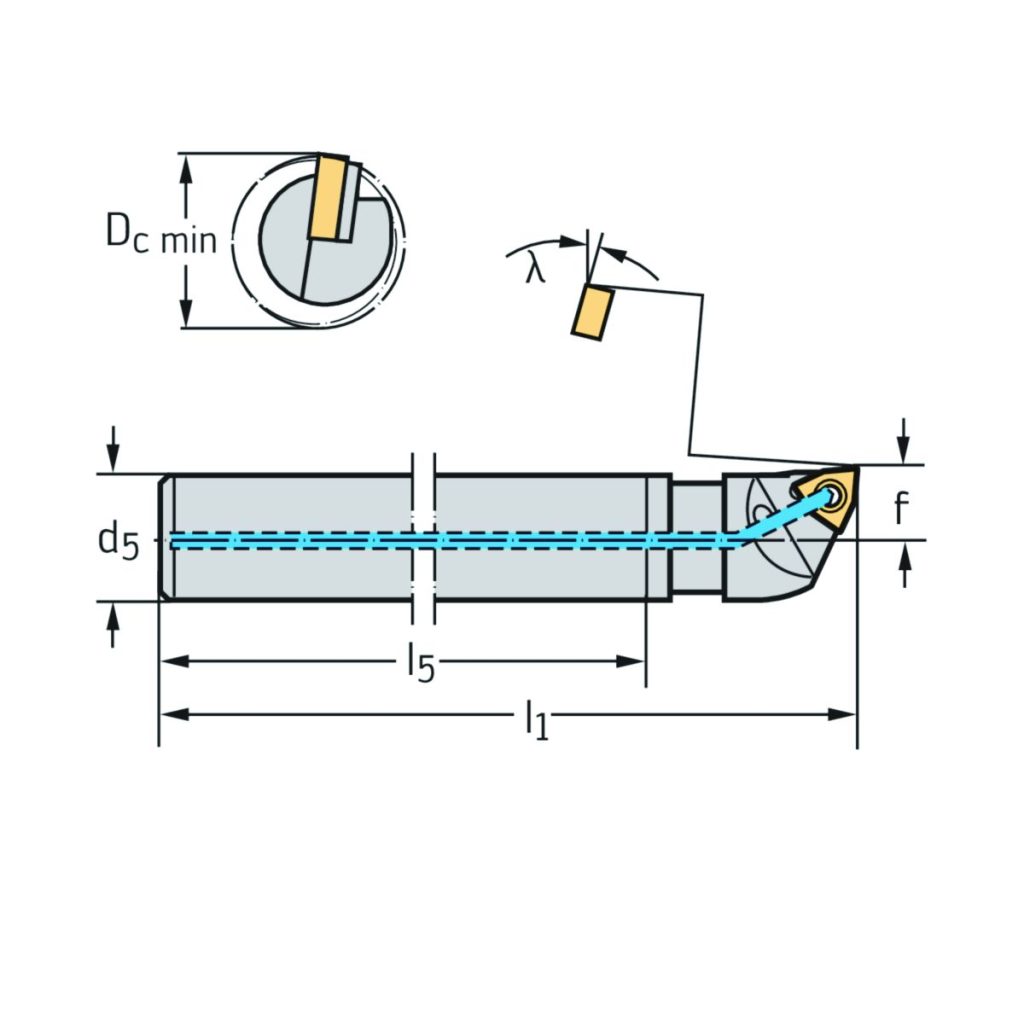

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare6mm
D<sub>c min</sub>Diametrul minim de tăiere7,3mm
l<sub>12</sub>Lungimea funcțională95mm
l<sub>1</sub>Lungimea totală95mm
l<sub>5</sub>Lungimea de prindere75
L<sub>c</sub>Lungimea muchiei așchietoare20mm
CodificareCodificare sculăEB304.WC02.CS
TipPlăcuțe amovibile posibileWC .. 0202 ..
fLățimea funcțională3,6mm
