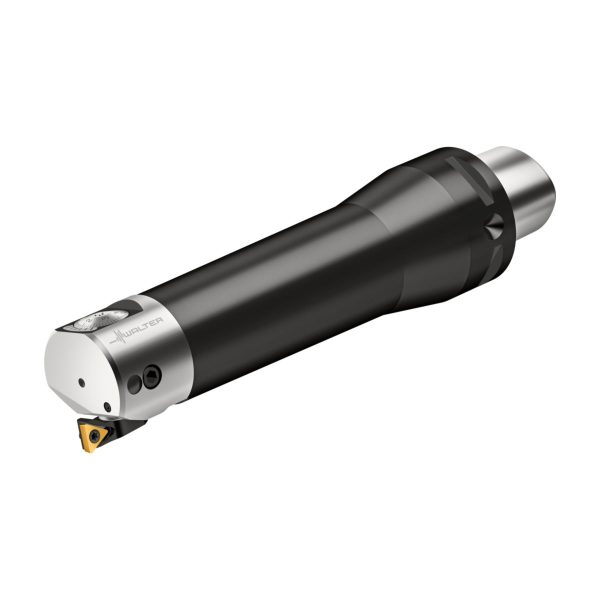

Alezor – B5115-019-023-C3-TC06
8.323,92 lei fără TVA - 10.071,94 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,604 kg |
|---|---|
| Dimensiuni | 257 × 175 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime în consolă | |
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5115 Dc = 19–167 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A11 | Diametru muchie așchietoare, minim | 23 | mm |
A12 | Diametru muchie așchietoare 2 | 23 | mm |
B3 | Lungime în consolă | 89 | mm |
B5 | Cantitate rezerve de reascuțire | 89 | mm |
B71 | Lungime funcțională | 89 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | mm | mm |
D6 | Lungime coadă | 19 | mm |
D6 | Turație, maximă | 20104 | 1/min |
D7 | Masă (greutate) | 0,3 | kg |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
E1 | Unghiul de atac | 92 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5115-019-023-C3-TC06 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC06T1003****04 | |
J42 | Codificare plăcuță amovibilă | TCMT 06 T1 00 RE=0 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0320$$$$ | |
J8 | Procedee de prelucrare | BAB | |
LPR | Lungime în consolă | 89 | mm |
NSM | Număr standard caracteristică | DIN4000-84 | |
OAL | Cantitate rezerve de reascuțire | 108 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,3 | kg |
Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FN2 WN10SKU: TCGT06T104-FN2 WN1093,25 lei fără TVA - 112,83 lei cu TVA- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T101-FN2 WNN10SKU: TCGT06T101-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T102-FN2 WNN10SKU: TCGT06T102-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FN2 WNN10SKU: TCGT06T104-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T101-FM2 WSM21SKU: TCGT06T101-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T102-FM2 WSM21SKU: TCGT06T102-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FM2 WSM21SKU: TCGT06T104-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FM2 WSM01SKU: TCGT06T104-FM2 WSM01126,87 lei fără TVA - 153,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104M-FP2 WEP10CSKU: TCGT06T104M-FP2 WEP10C96,14 lei fără TVA - 116,33 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T102-FM4 WSM21SKU: TCMT06T102-FM4 WSM2173,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FM4 WSM21SKU: TCMT06T104-FM4 WSM2173,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T102-FP4 WPP20GSKU: TCMT06T102-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FP4 WEP10CSKU: TCMT06T104-FP4 WEP10C57,12 lei fără TVA - 69,12 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FP4 WPP20GSKU: TCMT06T104-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBH10SKU: TCGW06T104TS-1 WBH10308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBK20SKU: TCGW06T104TS-1 WBK20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBK20SKU: TCGW06T102TS-1 WBK20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBH20SKU: TCGW06T102TS-1 WBH20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBH20SKU: TCGW06T104TS-1 WBH20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBH10SKU: TCGW06T102TS-1 WBH10308,33 lei fără TVA - 373,08 lei cu TVA
- Master HSK DIN 69893-1 A – HA06-C3-032-075SKU: HA06-C3-032-0753.008,39 lei fără TVA - 3.640,15 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C3-032-080SKU: HA10-C3-032-0803.008,39 lei fără TVA - 3.640,15 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-40 030SKU: C3-390B.140-40 0302.002,02 lei fără TVA - 2.422,44 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-40 060SKU: C3-390B.140-40 0602.002,02 lei fără TVA - 2.422,44 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-50 030SKU: C3-390B.140-50 0302.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.55-40 060SKU: C3-390B.55-40 0602.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master DIN 69871 AD/B – C3-390B.140-50 060SKU: C3-390B.140-50 0602.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.58-50 040SKU: C3-390B.58-50 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.55-40 030SKU: C3-390B.55-40 0302.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.58-50 070SKU: C3-390B.58-50 0702.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-40 030SKU: C3-A390B.45-40 0302.039,49 lei fără TVA - 2.467,78 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-40 060SKU: C3-A390B.45-40 0602.039,49 lei fără TVA - 2.467,78 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-50 030SKU: C3-A390B.45-50 0302.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C3-A390B.45-50 060SKU: C3-A390B.45-50 0602.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C3-390.540-50 030ASKU: C3-390.540-50 030A3.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.558-50 040SKU: C3-390B.558-50 0403.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C3-390B.555-40 030SKU: C3-390B.555-40 0303.013,74 lei fără TVA - 3.646,63 lei cu TVA
- Prelungitor – C3-391.01-32 035SKU: C3-391.01-32 0352.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Prelungitor – C3-391.01-32 060ASKU: C3-391.01-32 060A2.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Prelungitor – C3-391.01-32 080ASKU: C3-391.01-32 080A2.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Adaptor tip reducție – C6-391.02-32 070ASKU: C6-391.02-32 070A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C4-391.02-32 070ASKU: C4-391.02-32 070A2.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – C4-391.02-32 055ASKU: C4-391.02-32 055A2.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – C5-391.02-32 060ASKU: C5-391.02-32 060A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor tip reducție – C8-391.02-32 060BSKU: C8-391.02-32 060B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C6-391.02-32 032SKU: C6-391.02-32 0322.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C5-391.02-32 033ASKU: C5-391.02-32 033A2.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Sisteme de prindere – C3-RC2085-4038MSKU: C3-RC2085-4038M6.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Sisteme de prindere – C3-LC2090-19039MSKU: C3-LC2090-19039M7.943,85 lei fără TVA - 9.612,06 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-LC2030-00060MSKU: C3-LC2030-00060M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-RC2030-00060MSKU: C3-RC2030-00060M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-LC2030-41020MSKU: C3-LC2030-41020M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C3-RC2030-41020MSKU: C3-RC2030-41020M8.832,45 lei fără TVA - 10.687,26 lei cu TVA
- Sisteme de prindere – C3-NC2000-08018-32SKU: C3-NC2000-08018-326.086,36 lei fără TVA - 7.364,50 lei cu TVA
- Precision XT – prelungitor – EB735SKU: EB735653,07 lei fără TVA - 790,21 lei cu TVA
- Cheie – ISO2936-0,9SKU: ISO2936-0,928,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2001SKU: FS20011.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Cheie – FS2085SKU: FS208552,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2086SKU: FS2086138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – ISO2936-2SKU: ISO2936-228,96 lei fără TVA - 35,04 lei cu TVA
- Casetă Precision XT cu plăcuță amovibilă TC… – EB713.TC06SKU: EB713.TC06893,95 lei fără TVA - 1.081,68 lei cu TVA
- Lărgitor de precizie – corp de bază – B5115-019-023-C3-BSKU: B5115-019-023-C3-B7.028,49 lei fără TVA - 8.504,47 lei cu TVA
Descriere

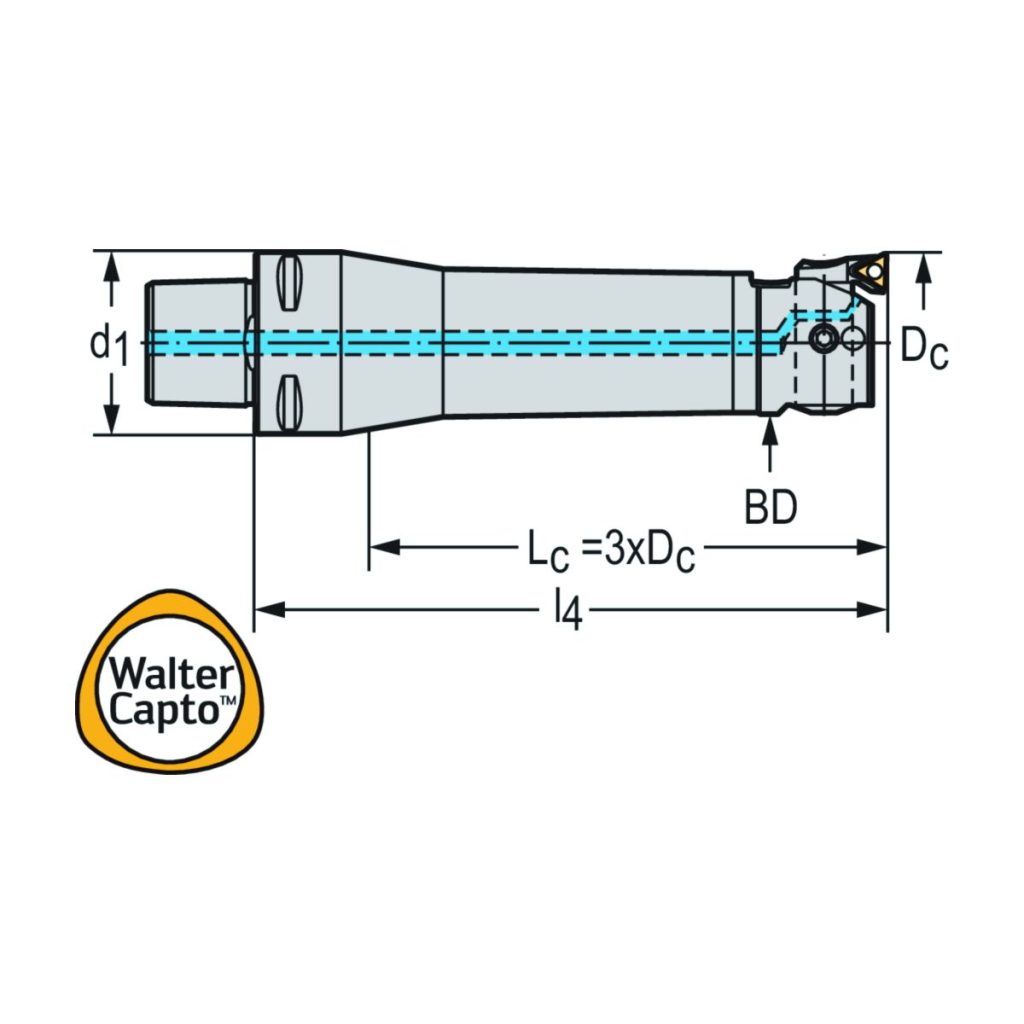

Alezor B5115 • Walter CaptoTM ISO 26623 • metric • Dc=19-23mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| BD | Diametrul corpului | 18 | mm |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C3 | |
| D<sub>c min</sub> | Diametrul minim de tăiere | 19 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| D<sub>c max</sub> | Diametrul maxim de tăiere | 23 | mm |
| l<sub>4</sub> | Lungimea funcțională | 89 | mm |
| Codificare | Codificare sculă | B5115-019-023-C3-TC06 | |
| Tip | Plăcuțe amovibile posibile | TC .. 06T1 .. | |
| Greutate | Greutatea | 0,3 | kg |
