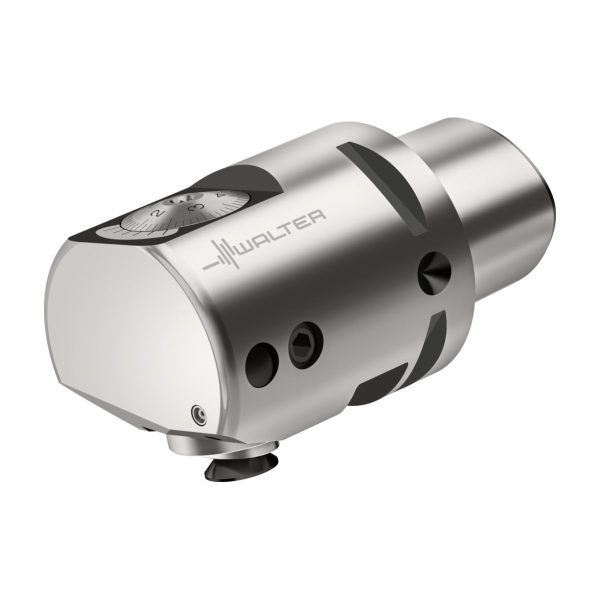

Lărgitor de precizie – corp de bază – B5115-106-137-C6-B
7.028,49 lei fără TVA - 8.504,47 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 3,080 kg |
|---|---|
| Dimensiuni | 135 × 125 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime corp de bază | |
| Identificator imagine | |
| Lungime în consolă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | Componente individuale B5115 – Walter Capto™ |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B47 | Lungime corp de bază | 67 | mm |
B71 | Lungime funcțională | 67 | mm |
BLD | Identificator imagine | 13 | |
C11 | Coadă, pe partea mașinii | 1 | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 630 | |
D7 | Masă (greutate) | 3,08 | kg |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
F1 | Sensul de așchiere | ||
H22 | Intrare agent de lubrifiere/răcire | 3 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5115-106-137-C6-B | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | CCB02C0030**** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
J8 | Procedee de prelucrare | BAB | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BD | Diametrul corpului | 100 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 2 | |
CCMS | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
CCTMS | Coadă, pe partea mașinii | CCS | |
CCTWS | Coadă, pe partea piesei | CCB | |
CCWS | Codare loc de separare pe partea piesei | CCB02C0030**** | |
CNSC | Intrare agent de lubrifiere/răcire | ||
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 630 | |
CZCWS | Mărime adaptor pe partea piesei | 30 | |
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 67 | mm |
LPR | Lungime în consolă | 86 | mm |
LS | Lungime coadă | 38 | mm |
OAL | Cantitate rezerve de reascuțire | 124 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TQ | Torque | 6 | Nm |
TSYC | Identificator imagine | B5115-C-GK | |
WF | Lățime funcțională | 43 | mm |
WT | Masă (greutate) | 3,08 | kg |
XYWD | xyw plane distance | -67 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -43 | mm |
Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA- Master DIN 69871 AD/B – C6-390B.140-40 085SKU: C6-390B.140-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 030SKU: C6-390B.140-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 080SKU: C6-390B.140-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 100SKU: C6-390B.58-50 1002.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 050SKU: C6-390B.58-50 0502.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-40 085SKU: C6-A390B.45-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.55-40 075SKU: C6-390B.55-40 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 030SKU: C6-A390B.45-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 080SKU: C6-A390B.45-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390.540-50 050ASKU: C6-390.540-50 050A3.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.555-40 075SKU: C6-390B.555-40 0753.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.540-40 085SKU: C6-390B.540-40 0853.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.558-50 050SKU: C6-390B.558-50 0503.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Prelungitor – C6-391.01-63 060SKU: C6-391.01-63 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 140ASKU: C6-391.01-63 140A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 100ASKU: C6-391.01-63 100A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 120ASKU: C8-391.02-63 120A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 080BSKU: C8-391.02-63 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 055ASKU: C8-391.02-63 055A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Sisteme de prindere – C6-RC2090-42060SKU: C6-RC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere – C6-LC2090-42060SKU: C6-LC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-00095SKU: C6-LC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-00095SKU: C6-RC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-53040SKU: C6-RC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-53040SKU: C6-LC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Şuruburi cu cap – FS2636SKU: FS263649,19 lei fără TVA - 59,52 lei cu TVA
- Şuruburi fără cap – FS2642SKU: FS26421,34 lei fără TVA - 1,62 lei cu TVA
- Şuruburi fără cap – FS2632SKU: FS263272,37 lei fără TVA - 87,57 lei cu TVA
Descriere

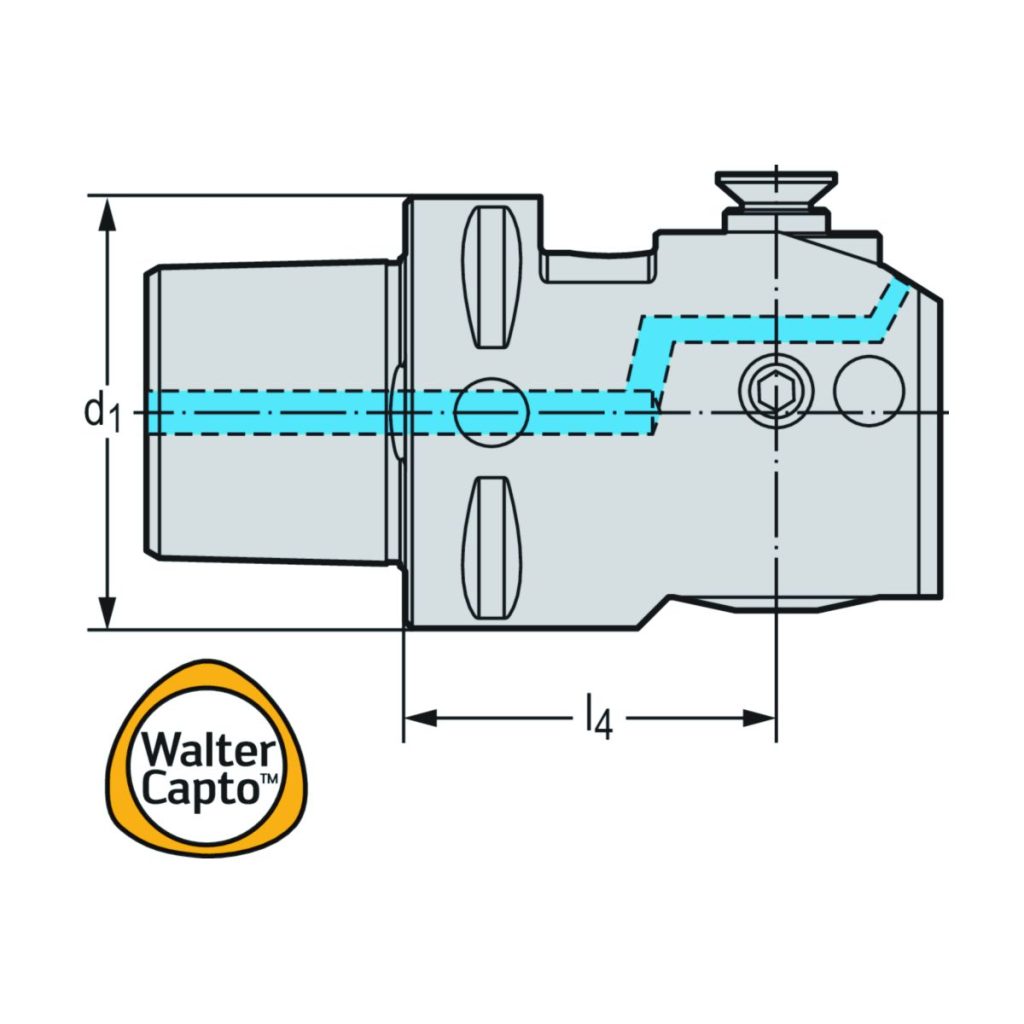

Lărgitor de precizie – corp de bază B5115 • Walter CaptoTM ISO 26623 C 63mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C6 | |
| l<sub>4</sub> | Lungimea funcțională | 67 | mm |
| Codificare | Codificare sculă | B5115-106-137-C6-B |
