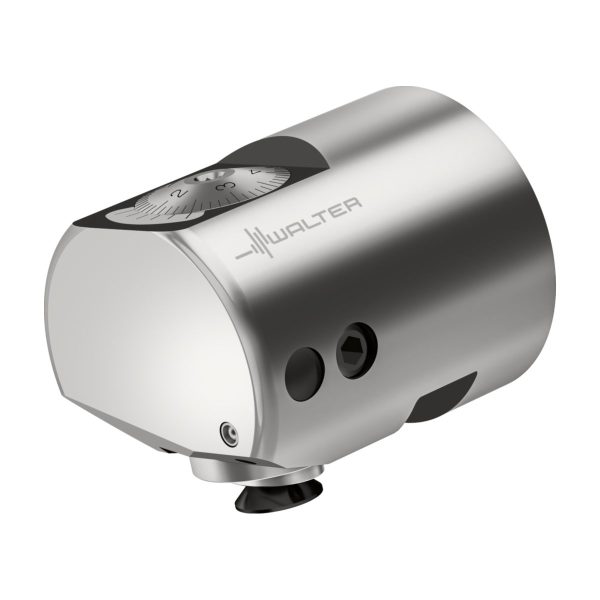

Lărgitor de precizie – corp de bază – B5115-136-167-N6-B
7.028,49 lei fără TVA - 8.504,47 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 3,790 kg |
|---|---|
| Dimensiuni | 200 × 180 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungime corp de bază | |
| Identificator imagine | |
| Lungime în consolă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | Componente individuale B5115 – NCT |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B47 | Lungime corp de bază | 67 | mm |
B71 | Lungime funcțională | 67 | mm |
BLD | Identificator imagine | 13 | |
C11 | Coadă, pe partea mașinii | 1 | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 630 | |
D7 | Masă (greutate) | 3,744 | kg |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
F1 | Sensul de așchiere | ||
H22 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | B5115-136-167-N6-B | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | CCB02C0030**** | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0630$$$$ | |
J8 | Procedee de prelucrare | BAB | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BD | Diametrul corpului | 130 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 2 | |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0630$$$$ | |
CCTMS | Coadă, pe partea mașinii | NCT | |
CCTWS | Coadă, pe partea piesei | CCB | |
CCWS | Codare loc de separare pe partea piesei | CCB02C0030**** | |
CNSC | Intrare agent de lubrifiere/răcire | ||
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 630 | |
CZCWS | Mărime adaptor pe partea piesei | 30 | |
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 67 | mm |
LPR | Lungime în consolă | 86 | mm |
LS | Lungime coadă | 16 | mm |
OAL | Cantitate rezerve de reascuțire | 102 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TQ | Torque | 6 | Nm |
TSYC | Identificator imagine | B5115-N-GK | |
WF | Lățime funcțională | 58 | mm |
WT | Masă (greutate) | 3,744 | kg |
XYWD | xyw plane distance | -67 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -58 | mm |
Prelungitor – A101M.0.63.160.63SKU: A101M.0.63.160.632.676,50 lei fără TVA - 3.238,57 lei cu TVA- Prelungitor – A101M.0.63.080.63SKU: A101M.0.63.080.632.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Prelungitor – A101M.0.63.140.63SKU: A101M.0.63.140.632.580,15 lei fără TVA - 3.121,98 lei cu TVA
- Prelungitor – A101M.0.63.100.63SKU: A101M.0.63.100.632.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Prelungitor – A101M.0.63.120.63SKU: A101M.0.63.120.632.467,73 lei fără TVA - 2.985,95 lei cu TVA
- Adaptor tip reducție – A102M.0.80.080.63SKU: A102M.0.80.080.632.628,32 lei fără TVA - 3.180,27 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.63SKU: A100M.4.50.040.632.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.040.63SKU: A100M.4.40.040.632.333,91 lei fără TVA - 2.824,03 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.040.63SKU: AK100M.2.50.040.633.409,86 lei fără TVA - 4.125,93 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.035.63SKU: A100M.3.50.035.632.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.050.63SKU: A100M.2.40.050.632.333,91 lei fără TVA - 2.824,03 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.020.63SKU: A100M.2.50.020.632.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.40.060.63SKU: AK200M.2.40.060.632.044,85 lei fără TVA - 2.474,27 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.63SKU: AK200M.2.50.030.632.794,27 lei fără TVA - 3.381,07 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.63.HSKSKU: A100M.7.100.100.63.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.100.63.HSKSKU: A100M.7.063.100.63.HSK3.361,68 lei fără TVA - 4.067,63 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.075.63.HSKSKU: A100M.7.063.075.63.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.080.63.HSKSKU: A100M.7.100.080.63.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.065.63.C8SKU: A100M.8.80.065.63.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.63.C6SKU: A100M.8.63.070.63.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Şuruburi cu cap – FS2636SKU: FS263649,19 lei fără TVA - 59,52 lei cu TVA
- Şuruburi fără cap – FS2642SKU: FS26421,34 lei fără TVA - 1,62 lei cu TVA
- Şuruburi fără cap – FS2652SKU: FS265213,01 lei fără TVA - 15,74 lei cu TVA
- Şuruburi fără cap – FS2632SKU: FS263272,37 lei fără TVA - 87,57 lei cu TVA
Descriere
Lărgitor de precizie – corp de bază B5115 • adaptor modular NCT 63mm

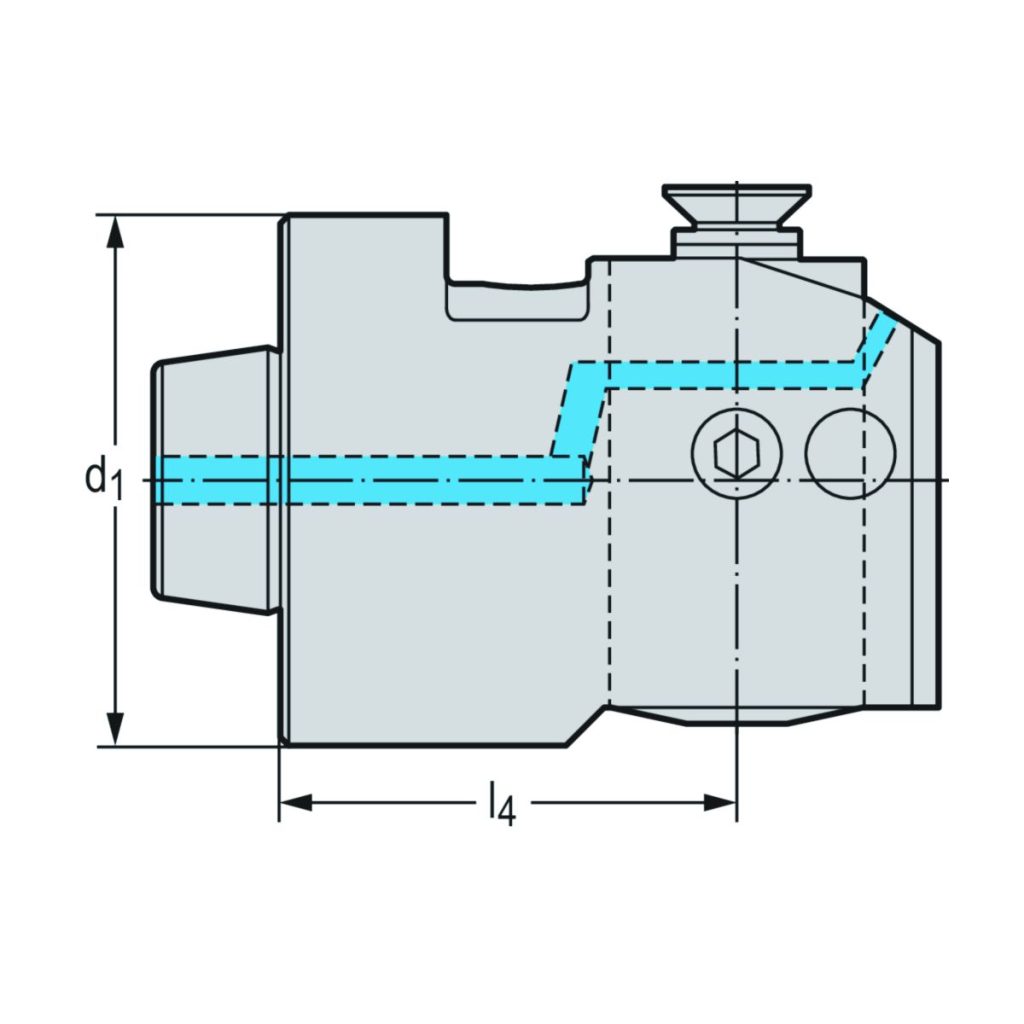

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | 63 | |
| l<sub>4</sub> | Lungimea funcțională | 67 | mm |
| Codificare | Codificare sculă | B5115-136-167-N6-B |
