| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Bucșe elastice | Bucșe elastice | ER32 | |

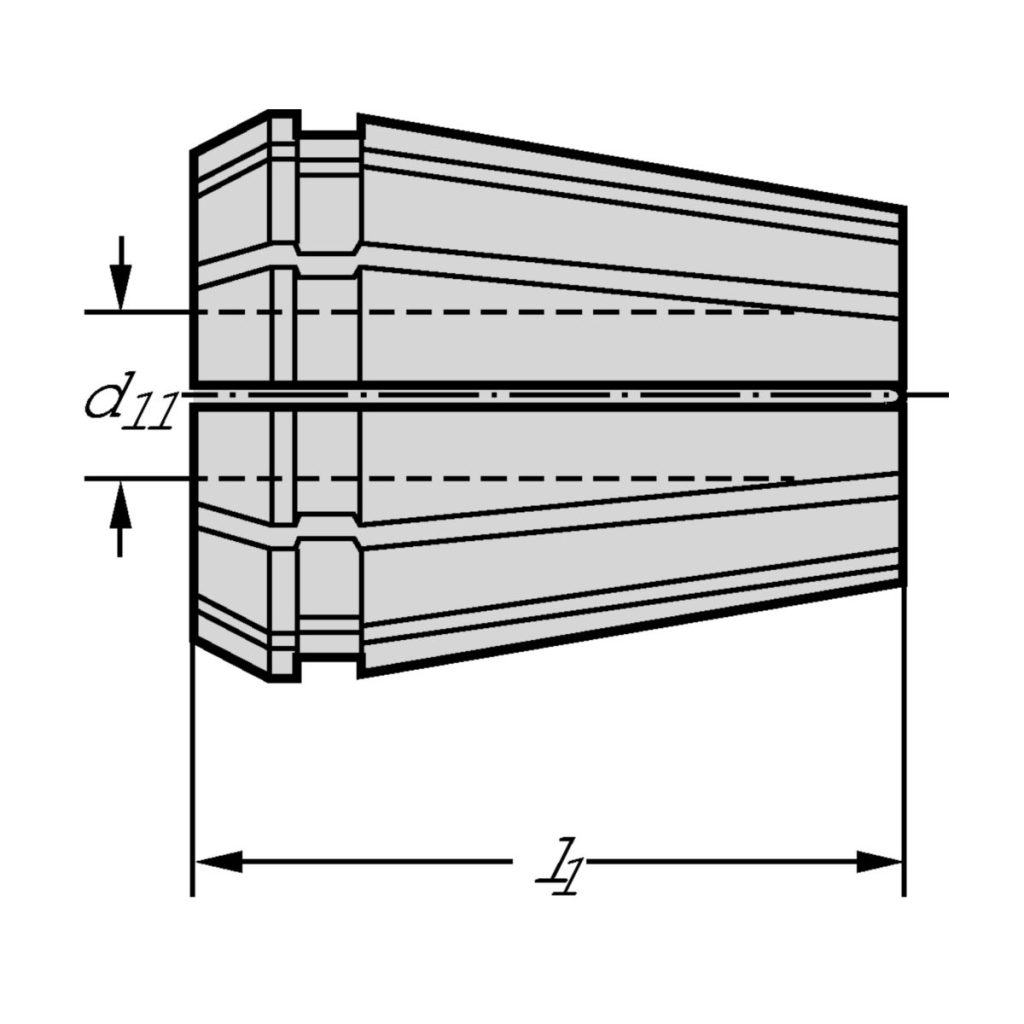

| d11 min | Min. Diametrul de îmbinare | 16 | mm |
| d11 max | Max. Diametrul de îmbinare | 17 | mm |
| l1 | Lungimea totală | 40 | mm |
| Codificare | Codificare sculă | C330.20.170 | |
| Greutate | Greutatea | 0,11 | kg |
Descriere

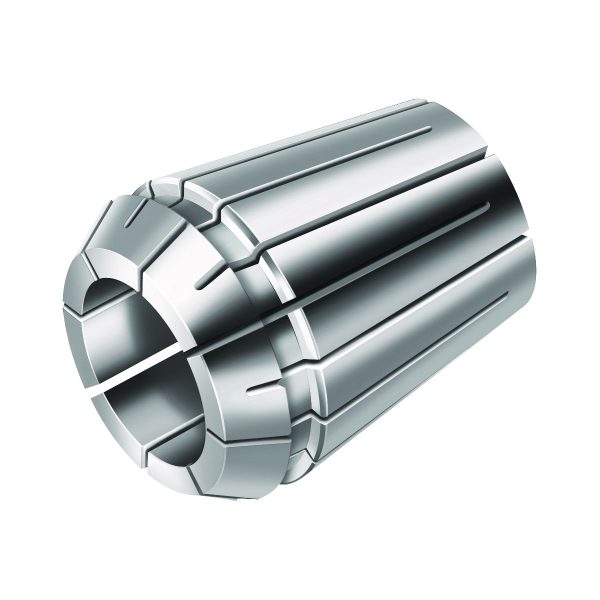

Bucșe elastice ER DIN 6499 C330 • metric • d1=ER32/33mm • d11=17-16mm
Informații suplimentare
| Greutate | 0,114 kg |
|---|---|
| Dimensiuni | 47 × 39 mm |
| Domeniu de utilizare | |
| Diametru minim de prinder_A31 | |
| Diametrul corpului_A4 | |
| xzw plane distance_XZWD | |
| Diametru funcţional_A5 | |
| Mărime adaptor pe part_C6 | |
| Tip unealtă | |
| group_name_2 | |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A31 | Diametru minim de prindere | 17 | mm |
A32 | Diametru maxim de prindere | 17 | mm |
A4 | Diametrul corpului | 32,9 | mm |
A5 | Diametru funcțional | 40 | mm |
B5 | Cantitate rezerve de reascuțire | 40 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | SZD | |
C12 | Formă adaptor, pe partea mașinii | 2 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C51 | Coadă, pe partea piesei | ||
C54 | Formă adaptor, pe partea piesei | 1 | |
C54 | Variantă de adaptor, pe partea piesei | 1 | |
C55 | Tip de preluare, pe partea piesei | 6 | |
C6 | Mărime adaptor pe partea piesei | 160 | |
C8 | Lungime gaură de fixare | 27,34 | mm |
D7 | Masă (greutate) | 0,114 | kg |
H2 | Element de etanșare | 0 | |
J1 | Standard | - | |
J21 | Număr articol | C330.20.170 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | ZYL01G1600****ZYL01G1700**** | |
J6 | Codare loc de separare pe partea mașinii | SZD02C0320$$$$ | |
NSM | Număr standard caracteristică | DIN4000-93 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BD | Diametrul corpului | 32,9 | mm |
CCMS | Codare loc de separare pe partea mașinii | SZD02C0320$$$$ | |
CCWS | Codare loc de separare pe partea piesei | ZYL20R6299****ZYL20R6692**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | G | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
CZCWS | Mărime adaptor pe partea piesei | ||
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 12,66 | mm |
LSC | Lungime gaură de fixare | 27,34 | mm |
OAL | Cantitate rezerve de reascuțire | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | C330-ER32 | |
WT | Masă (greutate) | 0,114 | kg |
XYWD | xyw plane distance | -12,66 | mm |
XZWD | xzw plane distance | 0 | mm |
