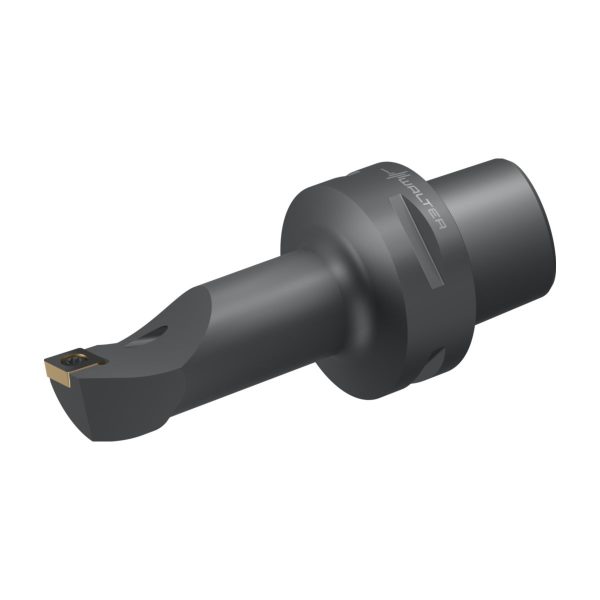

Bară pentru strunjire interioară – fixare cu șuruburi – C4-SCLCL-11070-09

Bară pentru strunjire interioară – fixare cu șuruburi C4-SCLCL-17090-12-C4-SCLCL-17090-12-0576915967 Bară pentru strunjire interioară – fixare cu șuruburi – C3-SCLCL-11065-09
Bară pentru strunjire interioară – fixare cu șuruburi C4-SCLCL-17090-12-C4-SCLCL-17090-12-0576915967 Bară pentru strunjire interioară – fixare cu șuruburi – C4-SCLCL-17090-09

2.023,43 lei fără TVA - 2.448,35 lei cu TVA

Numărul articolului: 5011807Familie produs: D62PS SKU: C4-SCLCL-11070-09 UPC: 0576987967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,361 kg
Dimensiuni 110 × 50 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare11mm
A2
Lățime funcțională11mm
A3
Lungime funcțională70mm
A4
Înălțime de funcționare20mm
A6
Diametrul minim al găurii20mm
A9
Diametrul corpului, redus16mm
B3
Lungime în consolă94mm
B4
Lungime utilă47mm
B5
Cantitate rezerve de reascuțire94mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii400
D7
Masă (greutate)0,361kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-8,397°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
StandardISO26623-1
J21
Număr articolC4-SCLCL-11070-09
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$CC09T3003******
J42
Codificare plăcuță amovibilăCCMT 09 T3 08
J6
Codare loc de separare pe partea mașiniiCCS01C0400$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiCCS01C0400$$$$
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CW
Lungimea muchiei așchietoare9,6mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
FMT
Form type machine sideEXT
IIC
Codare loc de separare plăcuță amovibilăISO$CC09T3003******
LS
Lungime coadămmmm
MIID
Codificare plăcuță amovibilăCCMT 09 T3 08
SSC
Insert seat size code9

Descriere

Bară pentru strunjire interioară – fixare cu șuruburi C…-SCLC • Walter Turn • metric • Walter CaptoTM ISO 26623 • Stânga • C4 • 16mm • plăcuță rombică • CC .. 09T3 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Pentru plăcuțe amovibile cu formă de bază pozitivă
Walter CaptoTM sculă cu strângere cu șurub (S)

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

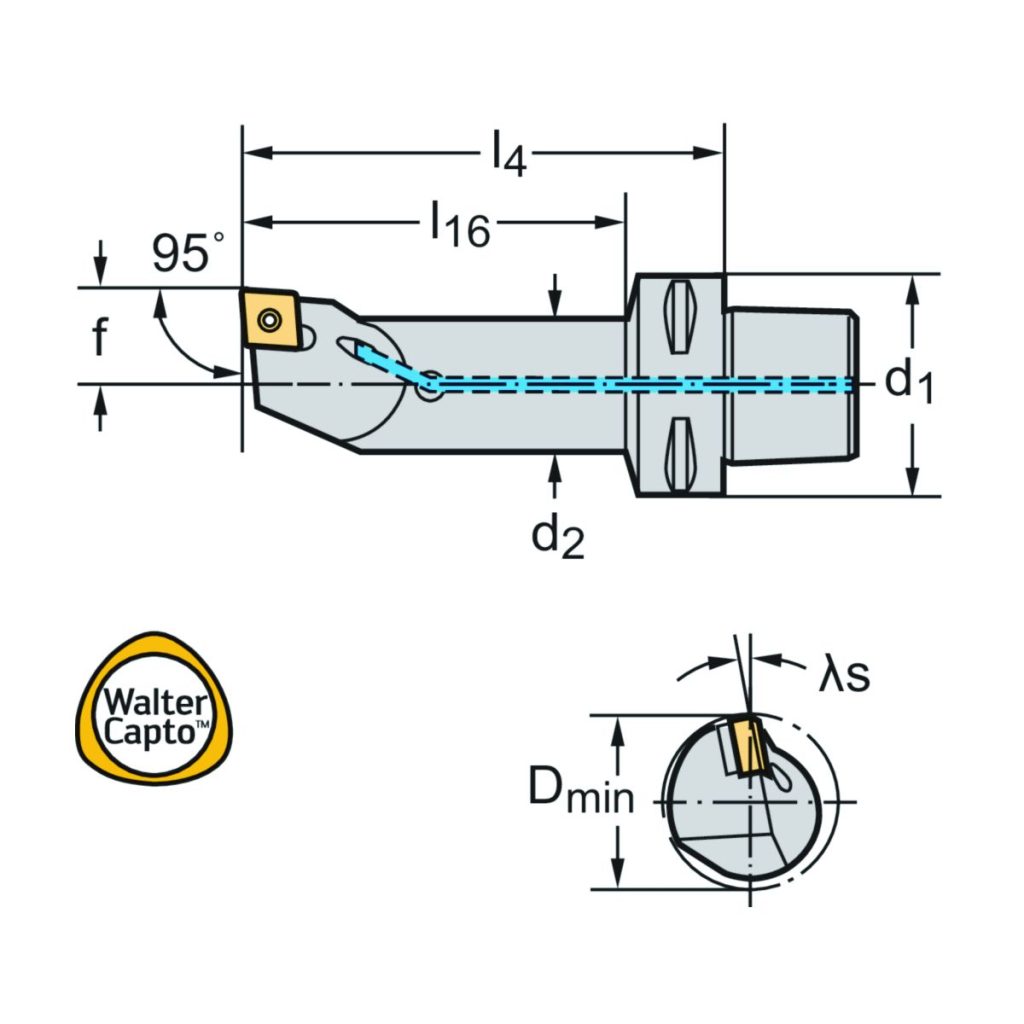

DenumireDescriereValoareUnitate
d<sub>2</sub>Diametrul corpului16mm
d<sub>1</sub>Diametrul de îmbinareC4
D<sub>min</sub>Diametrul minim20mm
γUnghi de degajare ortogonal0°
λ<sub>s</sub>Unghi de înclinare-8,4°
l<sub>16</sub>Lungimea funcțională47mm
l<sub>4</sub>Lungime în consolă70mm
CodificareCodificare sculăC4-SCLCL-11070-09
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileCC .. 09T3 ..
fLățimea funcțională11mm
