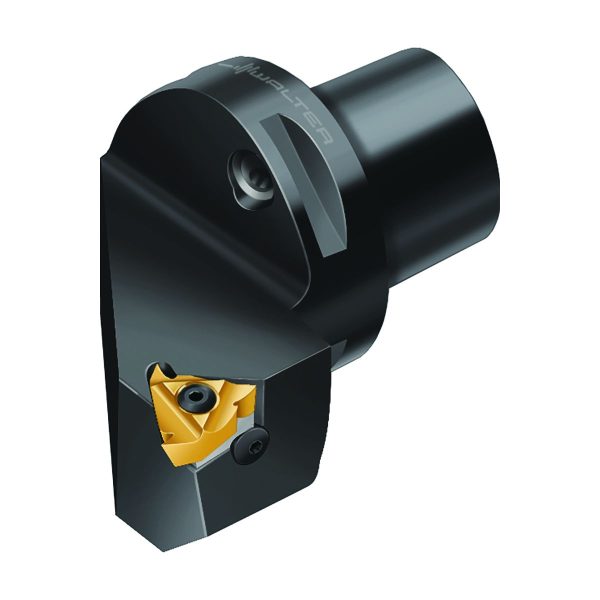

Suporți pentru strunjire – filet exterior – C5-NTS-SER35060-22
1.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,882 kg |
|---|---|
| Dimensiuni | 92 × 70 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Număr de posibilități de utilizare | |
| Tip unealtă | |
| group_name_2 | Filetare prin strunjire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 60 | mm |
A3 | Lungime funcțională | 60 | mm |
A4 | Înălțime de funcționare | 0 | mm |
B3 | Lungime în consolă | 90 | mm |
B5 | Cantitate rezerve de reascuțire | 90 | mm |
BLD | Identificator imagine | 9 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 500 | |
D7 | Masă (greutate) | kg | kg |
E2 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | E | |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F3 | Tip de utilizare | 0 | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C5-NTS-SER35060-22 | |
J22 | Codificare produs | 470 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$NTSE22**3R***** | |
J42 | Codificare plăcuță amovibilă | NTS-E-22 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
ALP | Clearance angle axial | 10 | ° |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | CCS01C0500$$$$ | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 10 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
DHD | Tip de utilizare | 0 | |
FMT | Form type machine side | EXT | |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$NTSE22**3R***** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 60 | mm |
LPR | Lungime în consolă | 90 | mm |
MIID | Codificare plăcuță amovibilă | NTS-E-22 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 90 | mm |
PHI | Phi | -90 | ° |
RHO | Rho | 1,5 | ° |
SC | Insert shape code | T | |
SSC | Insert seat size code | 22 | |
THDH | Thread hand | RH | |
TSYC | Identificator imagine | NTS-SE-22-CAPTO | |
WT | Masă (greutate) | 0,856 | kg |
XYWD | xyw plane distance | -60 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -35 | mm |
Plăcuțe de strunjire filete exterioare – profil parțial 60° – TS22-ER-N60 WMP22GSKU: TS22-ER-N60 WMP22G258,01 lei fără TVA - 312,19 lei cu TVA- Plăcuțe de strunjire filete exterioare – profil parțial 60° – TS22-ER-N60 WMP32GSKU: TS22-ER-N60 WMP32G258,01 lei fără TVA - 312,19 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-22 3.50ISO WXP20SKU: NTS-ER-22 3.50ISO WXP20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-22 4.00ISO WXM20SKU: NTS-ER-22 4.00ISO WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-22 5.00ISO WXP20SKU: NTS-ER-22 5.00ISO WXP20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-22 4.50ISO WXP20SKU: NTS-ER-22 4.50ISO WXP20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-22 5.00ISO WXM20SKU: NTS-ER-22 5.00ISO WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil integral, metric ISO 60° – NTS-ER-22 3.50ISO WXM20SKU: NTS-ER-22 3.50ISO WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil parțial 60° – NTS-ER-22 N60 WXP20SKU: NTS-ER-22 N60 WXP20297,63 lei fără TVA - 360,13 lei cu TVA
- Plăcuțe de strunjire filete exterioare – profil parțial 60° – NTS-ER-22 N60 WXM20SKU: NTS-ER-22 N60 WXM20297,63 lei fără TVA - 360,13 lei cu TVA
- Şaibă – YE4-2PSKU: YE4-2P171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – YE4-3PSKU: YE4-3P171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – YE4-1PSKU: YE4-1P171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – YE4-2NSKU: YE4-2N171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – YE4-3NSKU: YE4-3N171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – YE4-1NSKU: YE4-1N171,30 lei fără TVA - 207,27 lei cu TVA
- Şaibă – YE4-1.5NSKU: YE4-1.5N171,30 lei fără TVA - 207,27 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C5-050-100SKU: HA10-C5-050-1003.714,98 lei fără TVA - 4.495,13 lei cu TVA
- Master HSK DIN 69893-1 A – HA06-C5-050-090SKU: HA06-C5-050-0903.340,27 lei fără TVA - 4.041,73 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 040SKU: C5-390B.140-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-40 080SKU: C5-390B.140-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 030SKU: C5-390B.140-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.140-50 070SKU: C5-390B.140-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 040SKU: C5-390B.58-50 0402.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.58-50 080SKU: C5-390B.58-50 0802.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 080SKU: C5-A390B.45-40 0802.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 050SKU: C5-390B.55-40 0502.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.55-40 090SKU: C5-390B.55-40 0902.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-40 040SKU: C5-A390B.45-40 0402.216,14 lei fără TVA - 2.681,53 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 030SKU: C5-A390B.45-50 0302.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master ASME B5.50 – C5-A390B.45-50 070SKU: C5-A390B.45-50 0702.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Master DIN 69871 AD/B – C5-390.540-50 030ASKU: C5-390.540-50 030A3.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master DIN 69871 AD/B – C5-390B.540-40 050SKU: C5-390B.540-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.558-50 040SKU: C5-390B.558-50 0403.720,34 lei fără TVA - 4.501,61 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C5-390B.555-40 050SKU: C5-390B.555-40 0503.350,98 lei fără TVA - 4.054,69 lei cu TVA
- Prelungitor – C5-391.01-50 050SKU: C5-391.01-50 0502.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 080ASKU: C5-391.01-50 080A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Prelungitor – C5-391.01-50 100ASKU: C5-391.01-50 100A2.323,20 lei fără TVA - 2.811,07 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 110ASKU: C6-391.02-50 110A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 080ASKU: C6-391.02-50 080A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 080BSKU: C8-391.02-50 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-50 045ASKU: C8-391.02-50 045A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C6-391.02-50 050ASKU: C6-391.02-50 050A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Sisteme de prindere – C5-RC2085-6464SKU: C5-RC2085-64646.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere – C5-RC2090-32048ASKU: C5-RC2090-32048A8.800,33 lei fără TVA - 10.648,40 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-00085MSKU: C5-RC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-00085MSKU: C5-LC2050-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-00075MSKU: C5-RC2060-00075M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-00085MSKU: C5-LC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2040-53040MSKU: C5-LC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2050-53040MSKU: C5-LC2050-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2060-43040MSKU: C5-RC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-LC2060-43040MSKU: C5-LC2060-43040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-00085MSKU: C5-RC2040-00085M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2050-53030MSKU: C5-RC2050-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53040MSKU: C5-RC2040-53040M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-12024-50SKU: C5-NC2000-12024-506.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C5-RC2040-53030MSKU: C5-RC2040-53030M9.812,05 lei fără TVA - 11.872,58 lei cu TVA
- Sisteme de prindere – C5-NC2000-14024-60SKU: C5-NC2000-14024-606.718,02 lei fără TVA - 8.128,80 lei cu TVA
- Şaibă – YE4SKU: YE4130,67 lei fără TVA - 158,11 lei cu TVA
- Şuruburi cu cap – FS2180SKU: FS218016,33 lei fără TVA - 19,76 lei cu TVA
- Şuruburi cu cap – FS2178SKU: FS217816,33 lei fără TVA - 19,76 lei cu TVA
- Accesorii sistem de răcire – FS1019SKU: FS101995,55 lei fără TVA - 115,62 lei cu TVA
- Cheie – FS256SKU: FS25648,18 lei fără TVA - 58,30 lei cu TVA
Descriere
Suporți pentru strunjire – filet exterior C…-NTS-SE • Walter NTS • metric • Walter CaptoTM ISO 26623 • Dreapta • C5 • NT .. SE22 ..
Descriere unealtă
Unghiul pasului standard 1,5°
C . . . -NTS-SE Walter CaptoTM suporturi cu filete exterioare
Domenii de utilizare
Filet exterior
Avantajele Dvs.
Calitate excelentă a filetului datorită plăcuței amovibile rectificate cu precizie

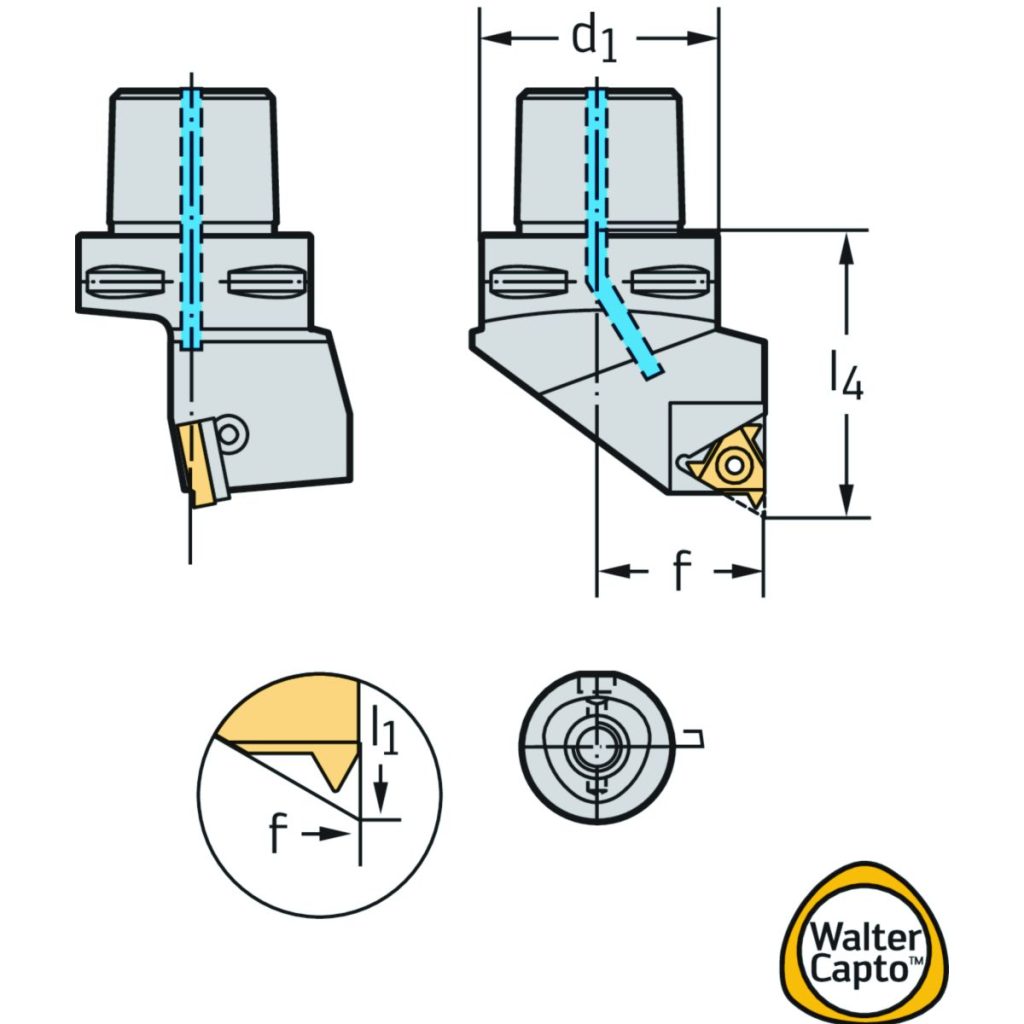

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C5 | |
| Mărimea plăcuței | Mărimea plăcuței | 22 | |
| l<sub>4</sub> | Lungime în consolă | 60 | mm |
| Codificare | Codificare sculă | C5-NTS-SER35060-22 | |
| Tip | Plăcuțe amovibile posibile | TS22-E | |
| f | Lățimea funcțională | 35 | mm |
