- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|

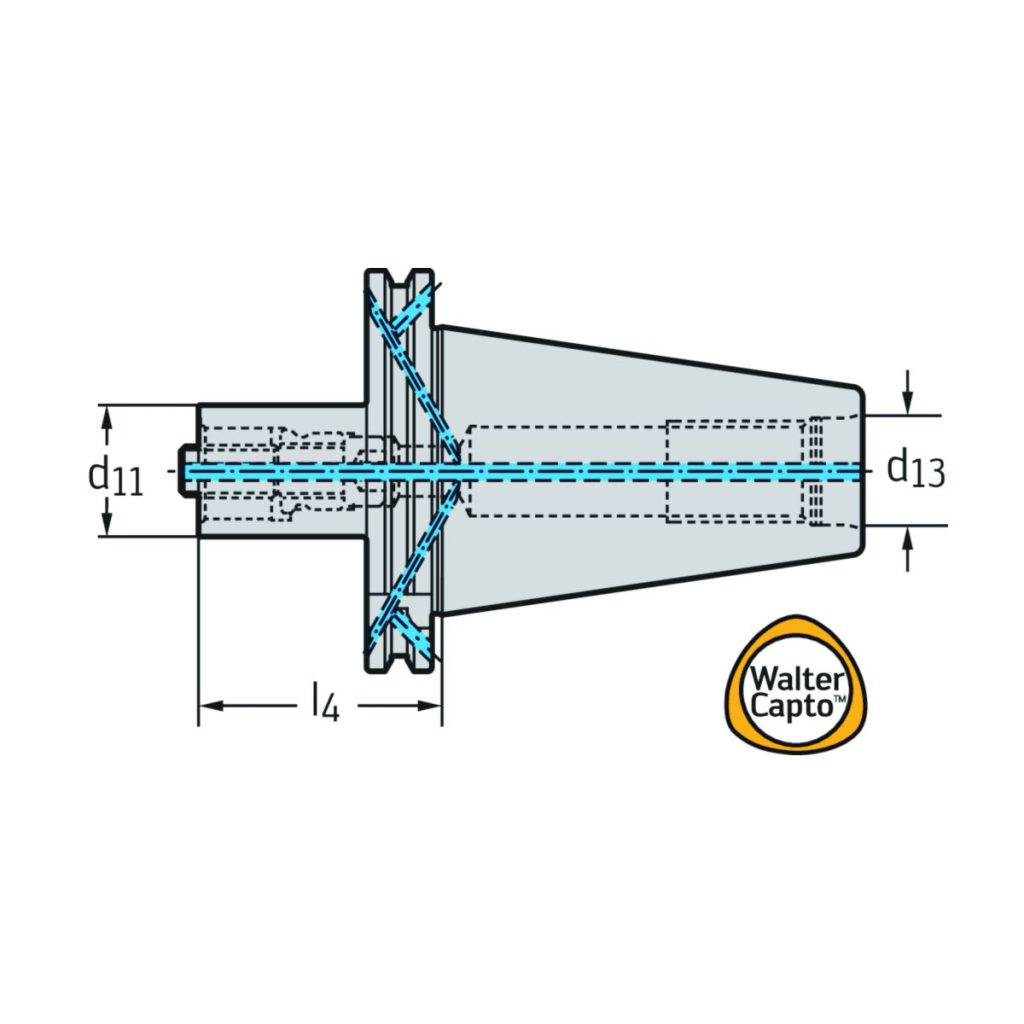

| d13 | Bolț de strângere, dimensiune filet | M24 | |
| l4 | Lungimea funcțională | 80 | mm |
| Codificare | Codificare sculă | C6-390B.140-50 080 | |
| Greutate | Greutatea | 3,56 | kg |
| d1 | Codul dimensiunii de îmbinare | SK50 | |
| d11 | Codul dimensiunii de îmbinare | C6 |
Descriere

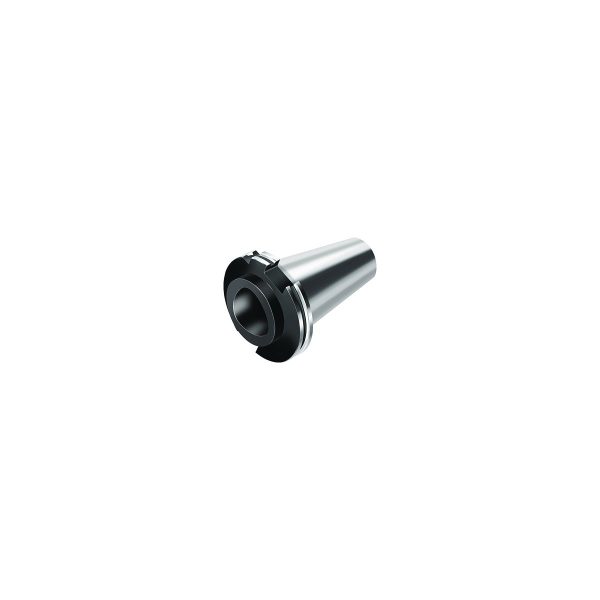

Master DIN 69871 AD/B C.-390B.140 • metric • ISO 7388-1 • d1=50 • d11=C6
Informații suplimentare
| Greutate | 3,664 kg |
|---|---|
| Dimensiuni | 190 × 128 mm |
| Domeniu de utilizare | |
| Diametrul corpului_A1 | |
| Lungime diametru exterior_B1 | |
| Lungime în consolă_LPR | |
| Lungime în consolă_B3 | |
| Coadă, pe partea piesei_C51 | |
| Tip unealtă | |
| group_name_2 | |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 97,5 | mm |
A4 | Diametrul gulerului | 97,5 | mm |
B1 | Lungime diametru exterior 1 | 60,9 | mm |
B3 | Lungime în consolă | 181,8 | mm |
B4 | Cantitate rezerve de reascuțire | 181,8 | mm |
B71 | Lungime funcțională | 80 | mm |
BLD | Identificator imagine | 508107 | |
C11 | Coadă, pe partea mașinii | SKG | |
C12 | Formă adaptor, pe partea mașinii | 17 | |
C13 | Mărime nominală filet adaptor, pe partea mașinii | M24 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 500 | |
C3 | Diametru de prindere, pe partea mașinii | 63 | mm |
C4 | Lungime coadă | 101,75 | mm |
C51 | Coadă, pe partea piesei | CCS | |
C52 | Formă adaptor, pe partea piesei | 3 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 630 | |
D6 | Turație, maximă | 12000 | 1/min |
D7 | Masă (greutate) | 3,559 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 7 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | ISO26623-2 | |
J11 | Număr standard sub formă de litere | AD/ | |
J22 | Codificare produs | 230 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | CCS03C0630**** | |
J6 | Codare loc de separare pe partea mașinii | SKG17C0500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 63 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 17 | |
CCFWS | Formă adaptor, pe partea piesei | 3 | |
CCMS | Codare loc de separare pe partea mașinii | SKG17C0500$$$$ | |
CCTMS | Coadă, pe partea mașinii | SKG | |
CCTWS | Coadă, pe partea piesei | CCS | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 7 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
CZCWS | Mărime adaptor pe partea piesei | 630 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 80 | mm |
LPR | Lungime în consolă | 80 | mm |
LS | Lungime coadă | 101,75 | mm |
OAL | Cantitate rezerve de reascuțire | 181,8 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 12000 | 1/min |
TSYC | Identificator imagine | 390B.140-CAPTO | |
WT | Masă (greutate) | 3,559 | kg |
XYWD | xyw plane distance | -80 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
