Informații suplimentare
| Greutate | 3,290 kg |
|---|---|
| Dimensiuni | 171 × 116 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Lungime funcţională | |
| Lățime totală | |
| Înălțime de funcționare | |
| Lungime coadă | |
| Tip unealtă | |
| group_name_2 | Adaptoare fixe |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B3 | Lungime în consolă | 109 | mm |
B4 | Cantitate rezerve de reascuțire | 109 | mm |
B71 | Lungime funcțională | 45 | mm |
B72 | Înălțime de funcționare | 50 | mm |
B73 | Lățime funcțională | 50 | mm |
B81 | Înălțime totală | 96,6 | mm |
B82 | Înălțime radială | 65 | mm |
B91 | Lățime totală | 100 | mm |
B92 | Lățime radială | 50 | mm |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 630 | |
C3 | Diametru de prindere, pe partea mașinii | 63 | mm |
C4 | Lungime coadă | 38 | mm |
C51 | Coadă, pe partea piesei | VKT | |
C52 | Formă adaptor, pe partea piesei | 1 | |
C54 | Variantă de adaptor, pe partea piesei | 1 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 3220 | |
C71 | Diametru de prindere, pe partea piesei | 322 | mm |
C72 | Diametru de prindere, max. | 322,7 | mm |
D7 | Masă (greutate) | 3,265 | kg |
E1 | Sensul de așchiere | N | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 6 | |
J21 | Număr articol | C6-ASHA-50071-32M | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | VKT01A3220****VKT01A3227**** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
CCWS | Codare loc de separare pe partea piesei | VKT01A3220****VKT01A3227**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 6 | |
CZCMS | Mărime adaptor, pe partea mașinii | 630 | |
CZCWS | Mărime adaptor pe partea piesei | ||
DIX | Tool changer interf dia max | 130 | mm |
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | N | |
HF | Înălțime de funcționare | 32 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 45 | mm |
LPR | Lungime în consolă | 71 | mm |
LS | Lungime coadă | 38 | mm |
OAH | Înălțime totală | 96,6 | mm |
OAL | Cantitate rezerve de reascuțire | 109 | mm |
OAW | Lățime totală | 100 | mm |
PHI | Phi | 0 | ° |
RADH | Înălțime radială | 65 | mm |
RADW | Lățime radială | 50 | mm |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | ASH-RADIAL-1-CAPTO | |
WF | Lățime funcțională | 50 | mm |
WT | Masă (greutate) | 3,265 | kg |
XZWD | xzw plane distance | 0 | mm |
Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA- Master DIN 69871 AD/B – C6-390B.140-40 085SKU: C6-390B.140-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 030SKU: C6-390B.140-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 080SKU: C6-390B.140-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 100SKU: C6-390B.58-50 1002.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 050SKU: C6-390B.58-50 0502.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-40 085SKU: C6-A390B.45-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.55-40 075SKU: C6-390B.55-40 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 030SKU: C6-A390B.45-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 080SKU: C6-A390B.45-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390.540-50 050ASKU: C6-390.540-50 050A3.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.555-40 075SKU: C6-390B.555-40 0753.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.540-40 085SKU: C6-390B.540-40 0853.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.558-50 050SKU: C6-390B.558-50 0503.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Prelungitor – C6-391.01-63 060SKU: C6-391.01-63 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 140ASKU: C6-391.01-63 140A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 100ASKU: C6-391.01-63 100A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 120ASKU: C8-391.02-63 120A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 080BSKU: C8-391.02-63 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 055ASKU: C8-391.02-63 055A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Sisteme de prindere – C6-RC2090-42060SKU: C6-RC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere – C6-LC2090-42060SKU: C6-LC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-00095SKU: C6-LC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-00095SKU: C6-RC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-53040SKU: C6-RC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-53040SKU: C6-LC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Şuruburi fără cap – 3214 040-462SKU: 3214 040-46216,33 lei fără TVA - 19,76 lei cu TVA
- Duză – FS1478SKU: FS147890,73 lei fără TVA - 109,78 lei cu TVA
Descriere

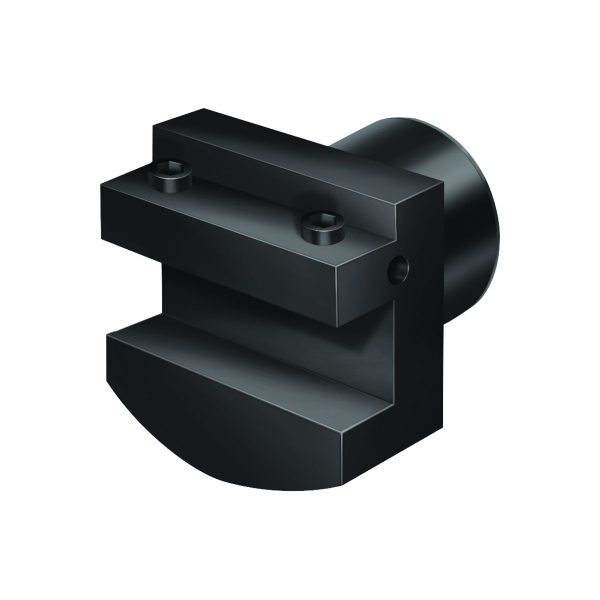

Adaptor radial C.-ASHA • metric • Walter CaptoTM ISO 26623 • Neutru • C6 • 63mm

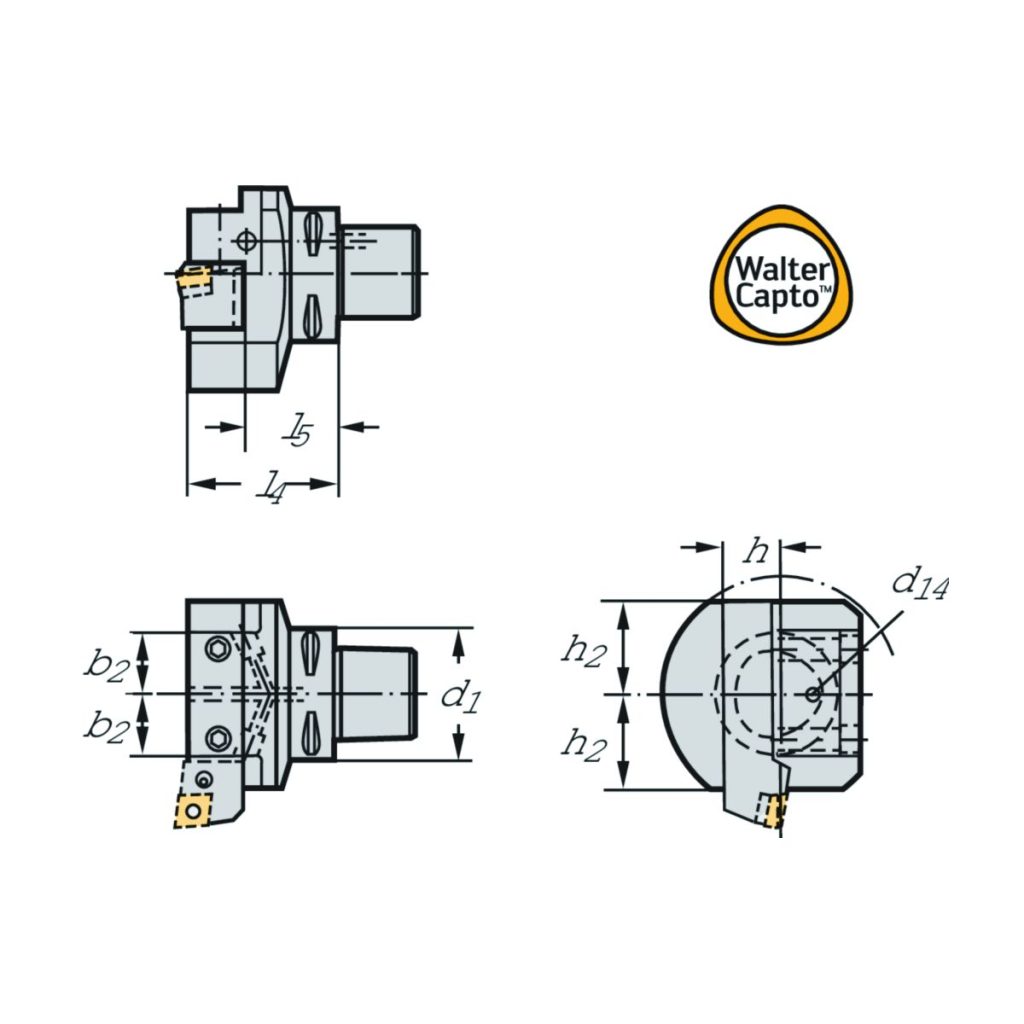

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de montare | 63 | mm |
| d<sub>14</sub> | Diametrul de montare | 130 | mm |
| l<sub>4</sub> | Lungimea funcțională | 71 | mm |
| l<sub>5</sub> | Lungime coadă | 45 | mm |
| Codificare | Codificare sculă | C6-ASHA-50071-32M | |
| h<sub>2</sub> | Înălțime | 50 | mm |
| Greutate | Greutatea | 3,27 | kg |
