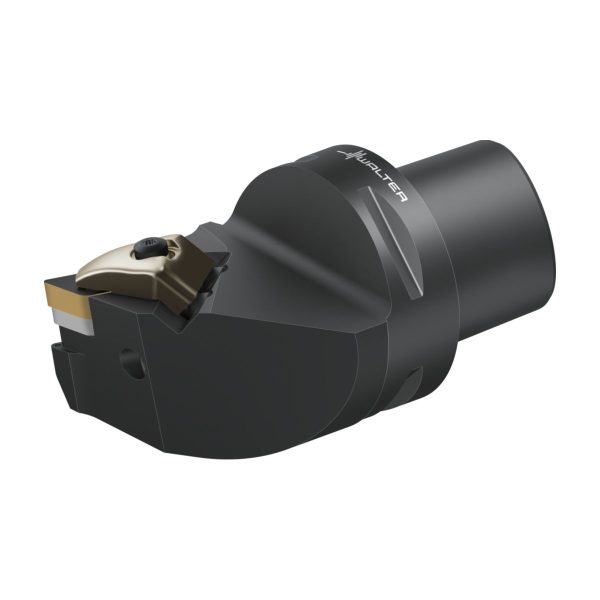

Suport pentru strunjire – fixare rigidă - C6-DDUNL-45065-15-P - imagine 2

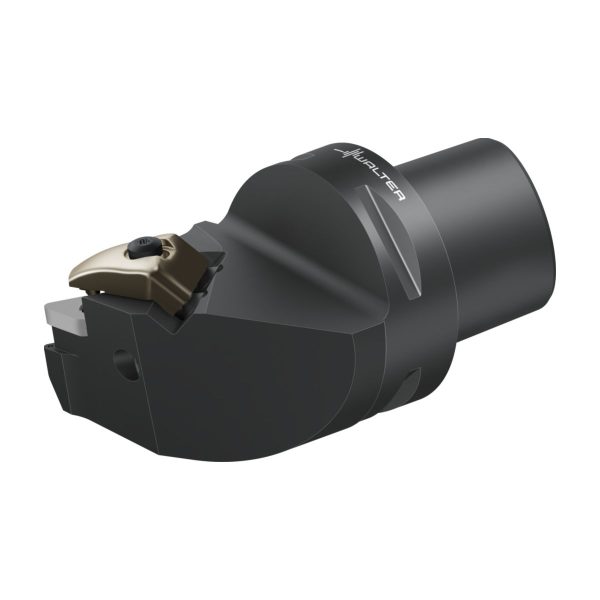

Suport pentru strunjire – fixare rigidă – C6-DDUNL-45065-15-P

Suport pentru strunjire – fixare rigidă C6-DDHNR-45065-15-P-C6-DDHNR-45065-15-P-0838526967 Suport pentru strunjire – fixare rigidă – C6-DDHNR-45065-15-P
Suport pentru strunjire – fixare rigidă C6-DDUNR-45065-15-P-C6-DDUNR-45065-15-P-0838528967 Suport pentru strunjire – fixare rigidă – C6-DDUNR-45065-15-P

2.826,38 lei fără TVA - 3.419,92 lei cu TVA

Numărul articolului: 7031766Familie produs: D61NP SKU: C6-DDUNL-45065-15-P UPC: 0838527967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,364 kg
Dimensiuni 103 × 82 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 93° aplicat
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare45mm
A2
Lățime funcțională45mm
A3
Lungime funcțională65mm
A4
Înălțime de funcționare103mm
B3
Lungime în consolă103mm
B5
Cantitate rezerve de reascuțire103mm
BLD
Identificator imagine8
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
E1
Masă (greutate)1,355kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal-6,5°
E5
Unghi de înclinare-6°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire7
J1
StandardISO26623-1
J21
Număr articolC6-DDUNL-45065-15-P
J22
Codificare produs5958
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$DN1506002******
J6
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă103mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire103mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure150MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire7
CZCMS
Mărime adaptor, pe partea mașinii630
DMIN
Diametrul minim al găuriimmmm
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-6,5°
HAND
Sensul de așchiereL
HF
Înălțime de funcționare0mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac93°
LAMS
Unghi de înclinare-6°
LF
Lungime funcțională65mm
MIID
Codificare plăcuță amovibilăDNMG 15 06 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire103mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeD
SSC
Insert seat size code15
TSYCISO
Identificator imagineDDUNL-CAPTO-AUSSEN-P
WF
Lățime funcțională45mm
WT
Masă (greutate)1,355kg
XYWD
xyw plane distance-65mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance45mm

Descriere

Suport pentru strunjire – fixare rigidă C…-DDUN…-P • Walter Turn • metric • Walter CaptoTM ISO 26623 • Stânga • C6 • plăcuță rombică • DN .. 1506 .. • Răcire de precizie

Descriere unealtă

Walter CaptoTM strângere rigidă a sculei cu răcire de precizie (D. . . -P)
Alimentare directă cu lichid de răcire prin brida de strângere de-a lungul flancului
Strângere rigidă pentru fiabilitate ridicată
Răcirea de precizie aduce lichidul de răcire cât mai aproape și mai plan posibil în zona de așchiere sub așchie

Domenii de utilizare

Prima opțiune în cazul așchierii oțelurilor inoxidabile (ISO M), aliajelor refractare (ISO S) și oțelurilor (ISO P)
Racord flexibil pentru lichidul de răcire: transfer direct al lichidului de răcire sculă cu coadă/adaptor (A2120-P / A2121-P) sau prin setul de furtunuri pentru lichid de răcire cu filet G1/8” (K601)
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire

Avantajele Dvs.

Creșterea durabilității cu 30–150% datorită răcirii optime
Viteze de așchiere și durabilități mai mari datorită răcirii flancurilor
Așchii scurte datorită răcirii de precizie

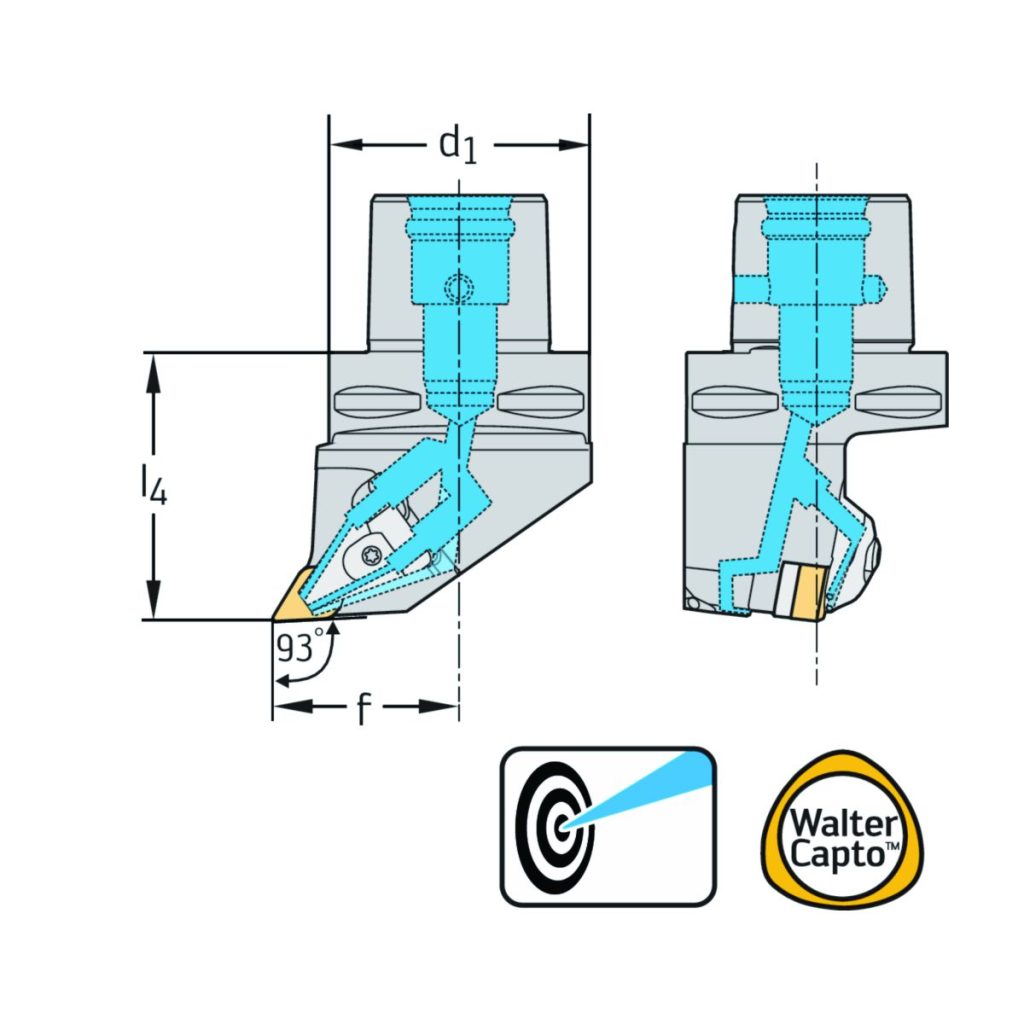

DenumireDescriereValoareUnitate
d<sub>1</sub>Codul dimensiunii de îmbinareC6
D<sub>min</sub>Diametrul minim500mm
D<sub>min2</sub>Diametrul minim600mm
γUnghi de degajare ortogonal-6,5°
λ<sub>s</sub>Unghi de înclinare-6°
l<sub>4</sub>Lungimea funcțională65mm
CodificareCodificare sculăC6-DDUNL-45065-15-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței15
TipPlăcuțe amovibile posibileDN .. 1506 ..
fLățimea funcțională45mm
