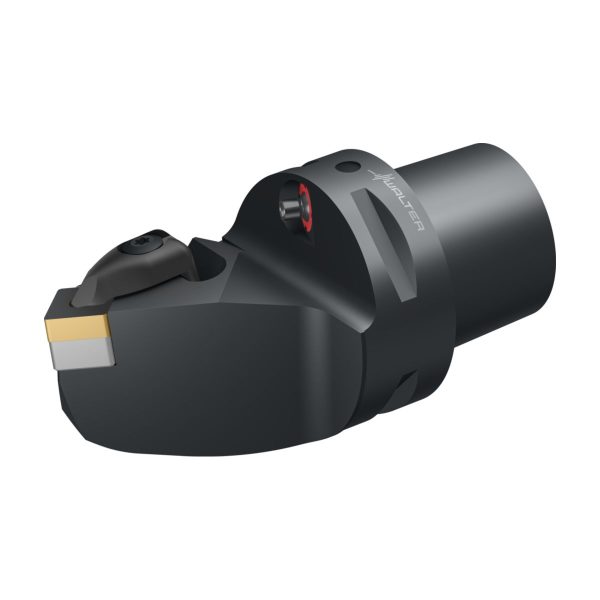

Suport pentru strunjire – fixare rigidă – C6-DSSNL-45056-12

Suport pentru strunjire – fixare rigidă C4-DSSNL-27042-12-C4-DSSNL-27042-12-0442305967 Suport pentru strunjire – fixare rigidă – C5-DSSNL-35050-15
Suport pentru strunjire – fixare rigidă C4-DSSNL-27042-12-C4-DSSNL-27042-12-0442305967 Suport pentru strunjire – fixare rigidă – C4-DSSNL-27045-15

1.884,26 lei fără TVA - 2.279,95 lei cu TVA

Numărul articolului: 5042336Familie produs: D61NK SKU: C6-DSSNL-45056-12 UPC: 0442339967 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,120 kg
Dimensiuni 110 × 83 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 45°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare45mm
A2
Lățime funcțională45mm
A3
Lungime funcțională64,32mm
A4
Înălțime de funcționare8,32mm
A51
Cota a la lățimea funcțională8,32mm
B3
Lungime în consolă102,32mm
B5
Cantitate rezerve de reascuțire102,32mm
BLD
Identificator imagine8
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
D7
Mărime adaptor, pe partea mașinii630
D7
Masă (greutate)1,08kg
E1
Unghiul de atac45°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal-8°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire6
J1
StandardISO26623-1
J21
Număr articolC6-DSSNL-45056-12
J22
Codificare produs159
J3
Siglă companieW
J42
Codificare plăcuță amovibilăSNMG 12 04 08
J6
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă102,32mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire102,32mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure80MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CXSC
Ieșire agent de lubrifiere/răcire6
CZCMS
Mărime adaptor, pe partea mașinii630
DMIN
Diametrul minim al găuriimmmm
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-8°
HAND
Sensul de așchiereL
HF
Înălțime de funcționare0mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională64,32mm
MIID
Codificare plăcuță amovibilăSNMG 12 04 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire102,32mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeS
SSC
Insert seat size code12
TQ
Torque3,9Nm
TSYCISO
Identificator imagineDSSNL-CAPTO-AUSSEN
WF
Lățime funcțională45mm
WFA
Cota a la lățimea funcțională8,32mm
WT
Masă (greutate)1,08kg
XYWD
xyw plane distance-64,32mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance36,68mm

Descriere

Suport pentru strunjire – fixare rigidă C…-DSSN • Walter Turn • metric • Walter CaptoTM ISO 26623 • κ=45° • Stânga • C6 • plăcuță pătrată • SN .. 1204 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Walter CaptoTM sculă cu strângere rigidă (D)

Domenii de utilizare

Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte

Avantajele Dvs.

Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii
Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

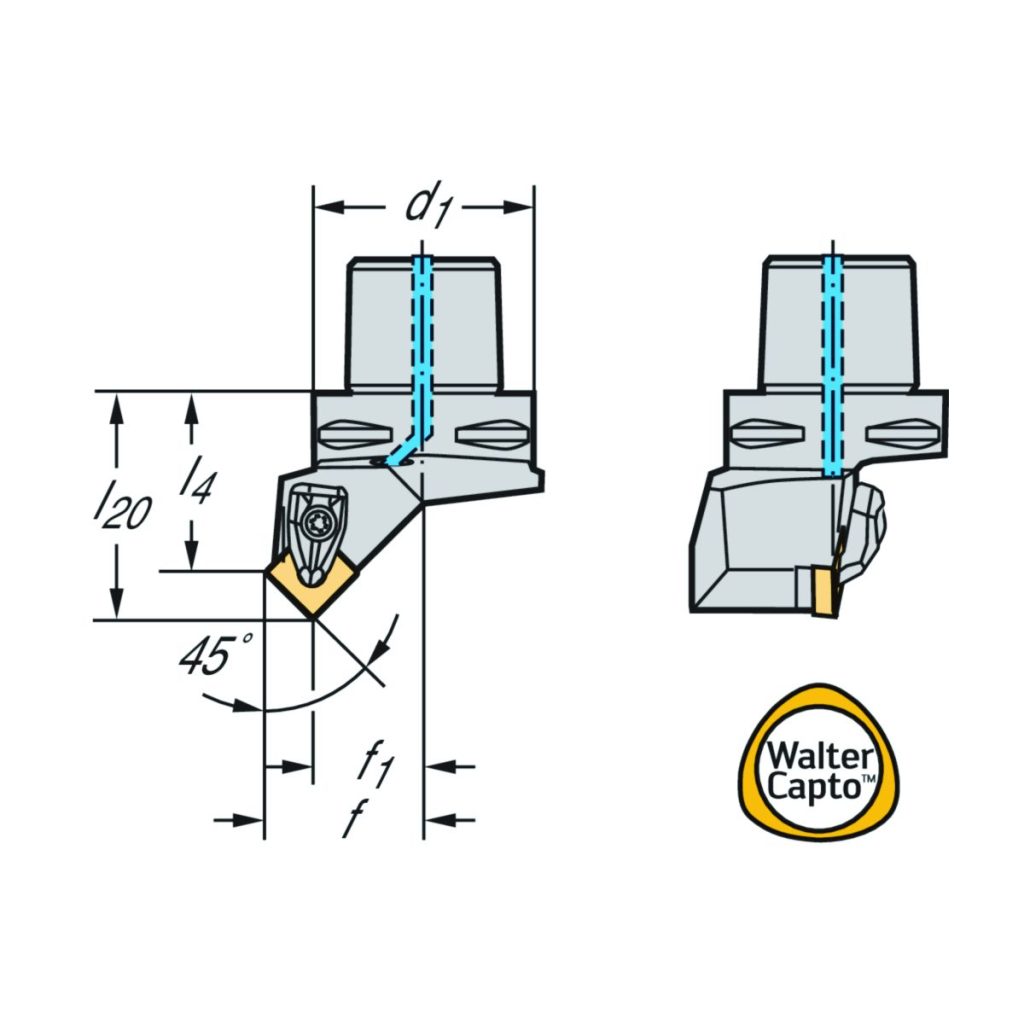

DenumireDescriereValoareUnitate
d<sub>1</sub>Codul dimensiunii de îmbinareC6
D<sub>min</sub>Diametrul minim110mm
D<sub>min2</sub>Diametrul minim190mm
γUnghi de degajare ortogonal-8°
λ<sub>s</sub>Unghi de înclinare0°
l<sub>20</sub>Lungime în consolă64mm
l<sub>4</sub>Lungimea funcțională56mm
CodificareCodificare sculăC6-DSSNL-45056-12
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileSN .. 1204 ..
f<sub>1</sub>Lățimea funcțională37mm
fLățimea funcțională45mm
