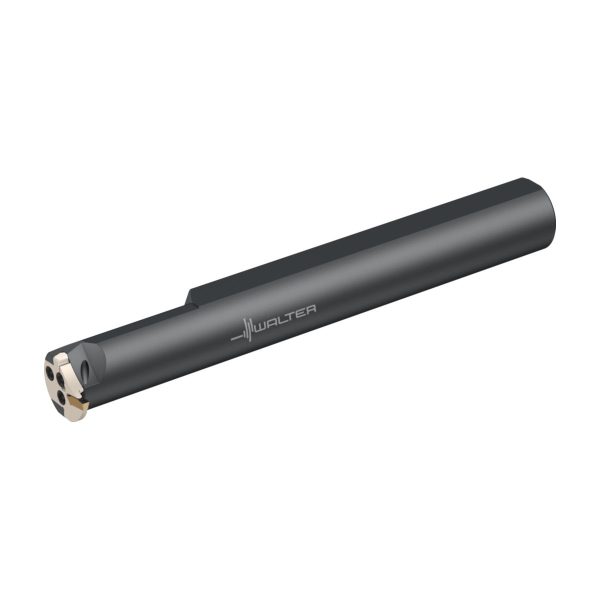

Bară pentru strunjire interioară – canelare interioară - NCAI32-4025R-GX16-3 - imagine 2

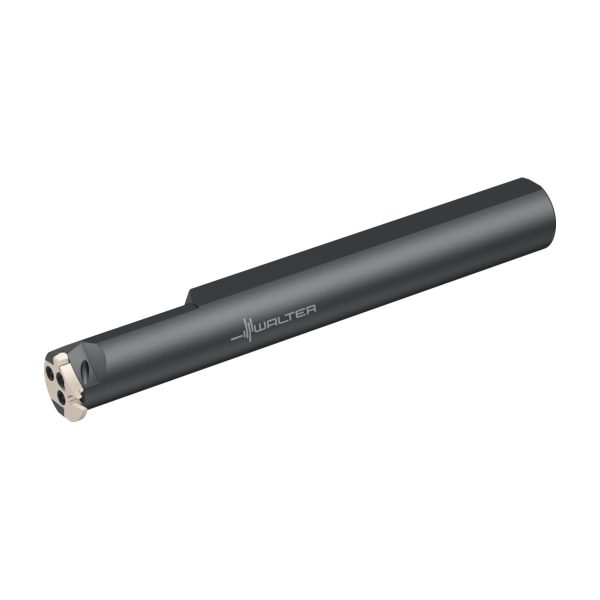

Bară pentru strunjire interioară – canelare interioară – NCAI32-4025R-GX16-3

Bară pentru strunjire interioară – canelare interioară I12R90-2.5D-GX09-I12R90-2.5D-GX09-0802897936 Bară pentru strunjire interioară – canelare interioară – I12R90-2.5D-GX09
Bară pentru strunjire interioară – canelare interioară NCAI20-2525R-GX09-1-NCAI20-2525R-GX09-1-0329918936 Bară pentru strunjire interioară – canelare interioară – NCAI40-5025R-GX24-4

2.810,33 lei fără TVA - 3.400,50 lei cu TVA

Numărul articolului: 5009488Familie produs: D55PK SKU: NCAI32-4025R-GX16-3 UPC: 0329937936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,605 kg
Dimensiuni 313 × 54 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Lățimea plăcuței, dime_A12

Unghi de degajare ortogonal

Tip unealtă

group_name_2

Canelare
group_name_7

NCAI
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare4mm
A12
Lățimea plăcuței, dimensiune nominală4mm
A2
Lățime funcțională29,5mm
A4
Înălțime de funcționare40mm
A6
Diametrul minim al găurii40mm
A8
Adâncime de așchiere9mm
B3
Lungime în consolă301mm
B5
Cantitate rezerve de reascuțire301mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D7
Masă (greutate)2,603kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolNCAI32-4025R-GX16-3
J22
Codificare produs54
J41
Codare loc de separare plăcuță amovibilăWR$$GX163000***FX**
J42
Codificare plăcuță amovibilăGX16-3
J6
Codare loc de separare pe partea mașiniiZYL01G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă301mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL01G4000$$$$
CDX
Adâncime de așchiere9mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare4mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii400
DMIN
Diametrul minim al găurii40mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
HAND
Sensul de așchiereR
HF
Înălțime de funcționare40mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX163000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point298,525
LPR
Lungime în consolă301mm
LS
Lungime coadă70mm
MIID
Codificare plăcuță amovibilăGX16-3
NOI
Număr de posibilități de utilizare50
OAL
Cantitate rezerve de reascuțire301mm
PHI
Phi0°
RHO
Rho90°
TSYC
Identificator imagineNCAIR-GX-ISO-2,5XD
WF
Lățime funcțională29,5mm
WFCIRP
Width to cutting item reference point29,5mm
WT
Masă (greutate)2,603kg
XZWD
xzw plane distance40mm
YZWD
yzw plane distance-29,5mm

Descriere

Bară pentru strunjire interioară – canelare interioară NCAI • Fixare cu șuruburi • metric • coadă cilindrică • Dreapta • GX16 • s=4mm • Tmax=9mm

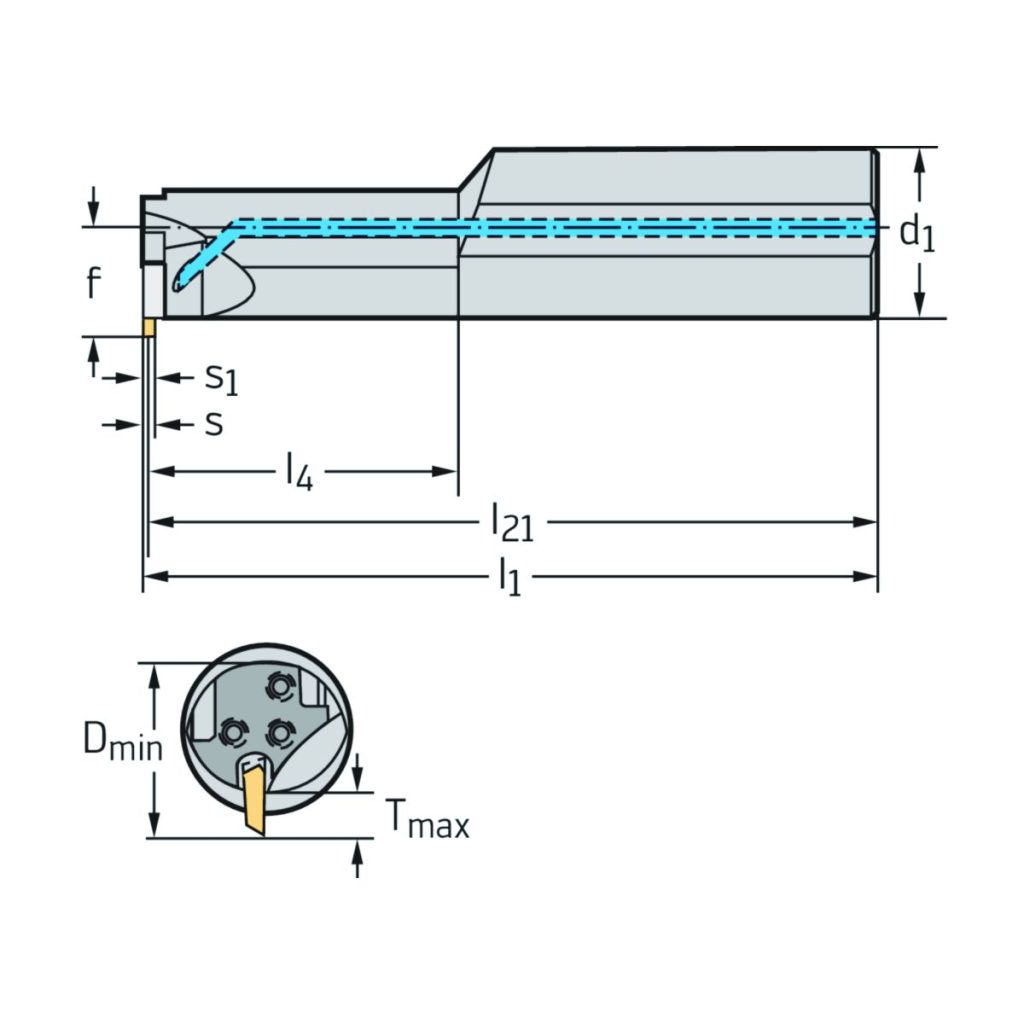

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere9mm
sLățimea plăcuței așchietoare4 - 5
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>40mm
D<sub>min</sub>Diametrul găurii, min.40mm
l<sub>21</sub>Lungimea funcțională298,5mm
l<sub>1</sub>Lungimea totală301mm
l<sub>4</sub>Lungimea maximă în consolă78,5mm
CodificareCodificare sculăNCAI32-4025R-GX16-3
TipPlăcuțe amovibile posibileGX16-3E ..
s<sub>1</sub>Lățimea corpului3mm
fLățimea funcțională29,5mm
