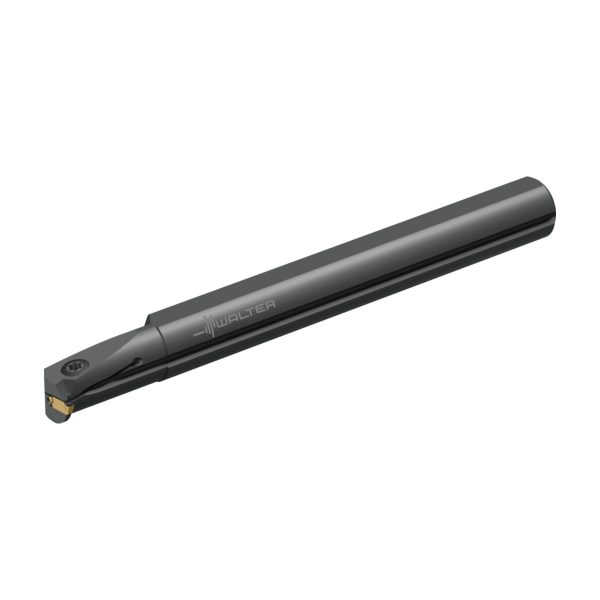

Bară pentru strunjire interioară – canelare interioară – I12R90-2.5D-GX09
1.140,19 lei fără TVA - 1.379,63 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,332 kg |
|---|---|
| Dimensiuni | 220 × 40 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lăţime funcţională | |
| Lățimea plăcuței, dime_A12 | |
| Tipul de unghi de atac | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | Walter Cut GX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 2 | mm |
A12 | Lățimea plăcuței, dimensiune nominală | 2 | mm |
A2 | Lățime funcțională | 11 | mm |
A3 | Lungime funcțională | 0 | mm |
A4 | Înălțime de funcționare | 0 | mm |
A6 | Diametrul minim al găurii | 16 | mm |
A8 | Adâncime de așchiere | 3 | mm |
B3 | Lungime în consolă | 151 | mm |
B5 | Cantitate rezerve de reascuțire | 151 | mm |
BLD | Identificator imagine | 5 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 160 | |
C3 | Diametru de prindere, pe partea mașinii | 16 | mm |
D7 | Masă (greutate) | 0,328 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | S | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | I12R90-2.5D-GX09 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX091000***FX** | |
J6 | Codare loc de separare pe partea mașinii | ZYL01G1600$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEI | |
LPR | Lungime în consolă | 151 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 151 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01G1600$$$$ | |
CDX | Adâncime de așchiere | 3 | mm |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CW | Lungimea muchiei așchietoare | 2 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 160 | |
DMIN | Diametrul minim al găurii | 16 | mm |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$GX091000***FX** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 149,35 | mm |
LFCIRP | Functional length to cutting item reference point | 149,45 | |
LPR | Lungime în consolă | 151 | mm |
LS | Lungime coadă | 48 | mm |
NOI | Număr de posibilități de utilizare | 40 | |
OAL | Cantitate rezerve de reascuțire | 151 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 90 | ° |
RMPX | Unghi de plonjare, max. | 90 | ° |
TSYC | Identificator imagine | I12R-GX09 | |
WF | Lățime funcțională | 11 | mm |
WFCIRP | Width to cutting item reference point | 11 | mm |
WT | Masă (greutate) | 0,328 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -11 | mm |
Adaptor pentru barele de alezat – A2140-W25-R16-061SKU: A2140-W25-R16-0611.247,25 lei fără TVA - 1.509,17 lei cu TVA- Adaptor pentru barele de alezat – A2140-W40-R16-075SKU: A2140-W40-R16-0751.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Adaptor pentru barele de alezat – A2140-W32-R16-065SKU: A2140-W32-R16-0651.316,84 lei fără TVA - 1.593,38 lei cu TVA
- Adaptor pentru barele de alezat – A2140-W20-R16-055SKU: A2140-W20-R16-0551.247,25 lei fără TVA - 1.509,17 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E250N02-GD3 WKP23GSKU: GX09-1E250N02-GD3 WKP23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E200N02-GD3 WSM43GSKU: GX09-1E200N02-GD3 WSM43G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E200N02-GD3 WKP23GSKU: GX09-1E200N02-GD3 WKP23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E250N02-GD3 WSM33GSKU: GX09-1E250N02-GD3 WSM33G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E200N02-GD3 WSM33GSKU: GX09-1E200N02-GD3 WSM33G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E200N02-GD3 WSM33SSKU: GX09-1E200N02-GD3 WSM33S208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E250N02-GD3 WSM33SSKU: GX09-1E250N02-GD3 WSM33S208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-1E200N02-GD3 WKP23SSKU: GX09-1E200N02-GD3 WKP23S208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX09-1E239N12-RF8 WSM23GSKU: GX09-1E239N12-RF8 WSM23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX09-1E200N10-RF8 WSM23GSKU: GX09-1E200N10-RF8 WSM23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX09-1E200N10-RF8 WSM23SSKU: GX09-1E200N10-RF8 WSM23S208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-0E170N01-UF8 WSM23GSKU: GX09-0E170N01-UF8 WSM23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-0E196N01-UF8 WSM23GSKU: GX09-0E196N01-UF8 WSM23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-1E225N01-UF8 WSM23GSKU: GX09-1E225N01-UF8 WSM23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-1E275N01-UF8 WSM23GSKU: GX09-1E275N01-UF8 WSM23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-1E200N02-UF4 WSM43GSKU: GX09-1E200N02-UF4 WSM43G160,59 lei fără TVA - 194,31 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-1E225N01-UF8 WSM23SSKU: GX09-1E225N01-UF8 WSM23S208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-1E200N02-UF4 WSM33GSKU: GX09-1E200N02-UF4 WSM33G160,59 lei fără TVA - 194,31 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-1E200N02-UF4 WSM43SSKU: GX09-1E200N02-UF4 WSM43S160,59 lei fără TVA - 194,31 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-1E200N02-UF4 WSM33SSKU: GX09-1E200N02-UF4 WSM33S160,59 lei fără TVA - 194,31 lei cu TVA
- Adaptor pentru scule de găurire – C6-391.27-25 070ASKU: C6-391.27-25 070A2.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor pentru scule de găurire – C6-391.27-32 075SKU: C6-391.27-32 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor pentru scule de găurire – C6-391.27-40 085SKU: C6-391.27-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor pentru scule de găurire – C6-391.27-20 070SKU: C6-391.27-20 0702.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor pentru scule de găurire – C4-391.27-20 060SKU: C4-391.27-20 0602.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor pentru scule de găurire – C5-391.27-20 060SKU: C5-391.27-20 0602.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor pentru scule de găurire – C5-391.27-32 075SKU: C5-391.27-32 0752.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor pentru scule de găurire – C5-391.27-25 071SKU: C5-391.27-25 0712.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor pentru scule de găurire – C4-391.27-25 077SKU: C4-391.27-25 0772.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor pentru scule de găurire – C3-391.27-20 060SKU: C3-391.27-20 0602.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Şuruburi cu cap – FS2139SKU: FS213932,92 lei fără TVA - 39,83 lei cu TVA
- Ştifturi – 02,0M6X005 ISO 8734SKU: 02,0M6X005 ISO 873425,27 lei fără TVA - 30,58 lei cu TVA
- Cheie – FS1486SKU: FS1486138,64 lei fără TVA - 167,75 lei cu TVA
Descriere
Bară pentru strunjire interioară – canelare interioară I12 • Fixare cu șuruburi • metric • coadă cilindrică • Dreapta • GX09 • s=2mm • Tmax=3mm

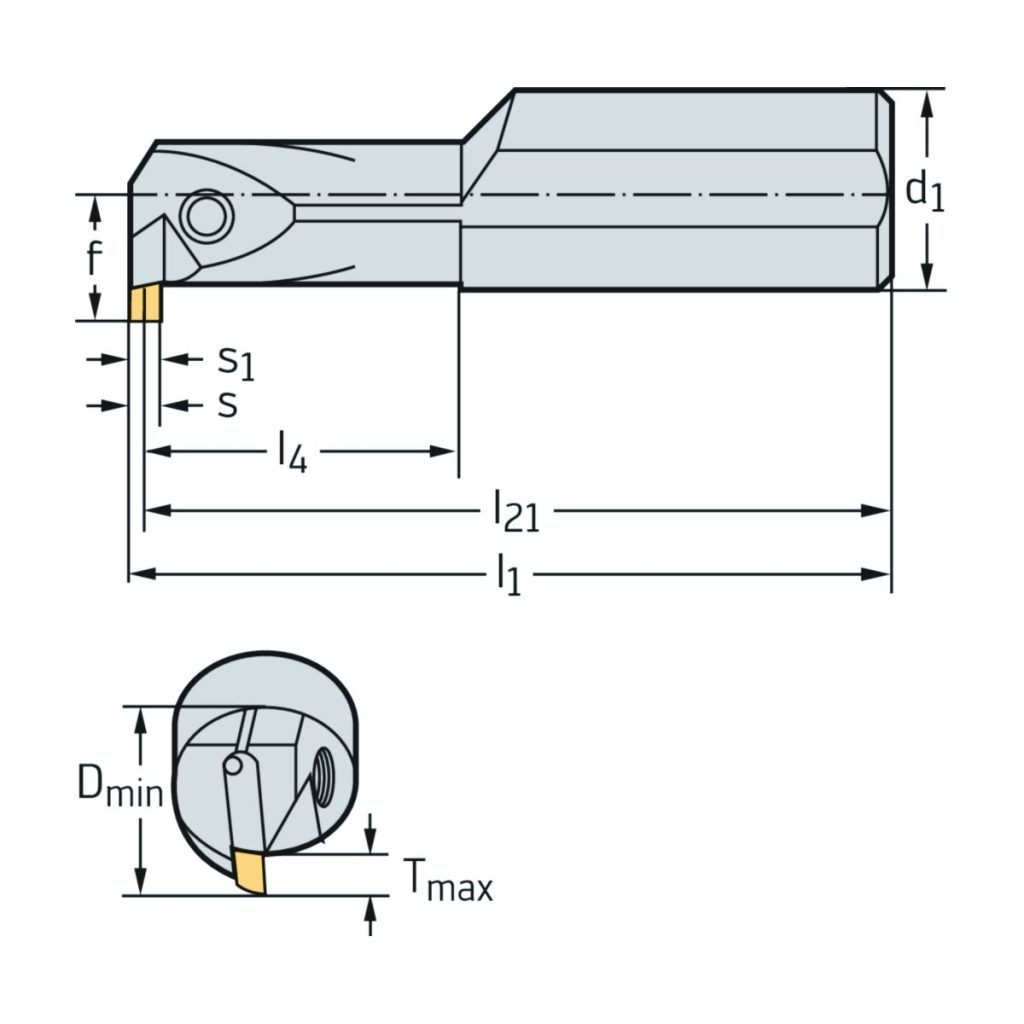

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 3 | mm |
| s | Lățimea plăcuței așchietoare | 2 - 2.5 | |
| d<sub>1</sub> | Diametrul barei de lărgire/alezare d<sub>1</sub> | 16 | mm |
| D<sub>min</sub> | Diametrul găurii, min. | 16 | mm |
| l<sub>21</sub> | Lungimea funcțională | 149,4 | mm |
| l<sub>1</sub> | Lungimea totală | 151 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 30 | mm |
| Codificare | Codificare sculă | I12R90-2.5D-GX09 | |
| Tip | Plăcuțe amovibile posibile | GX09-1E1 .. | |
| s<sub>1</sub> | Lățimea corpului | 1,3 | mm |
| f | Lățimea funcțională | 11 | mm |
