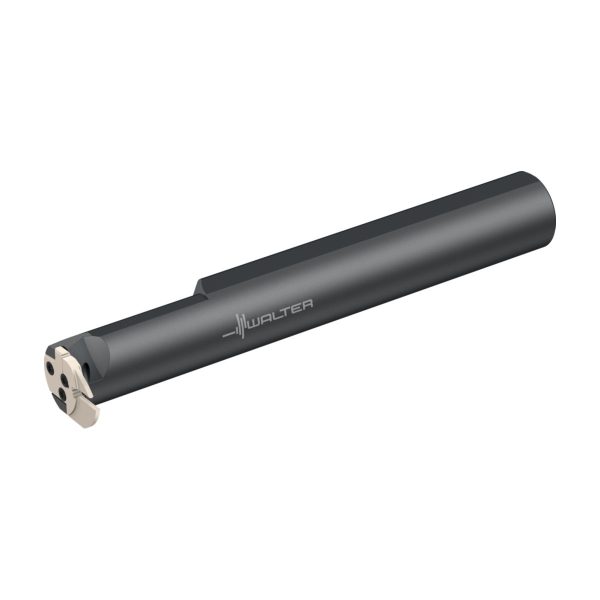

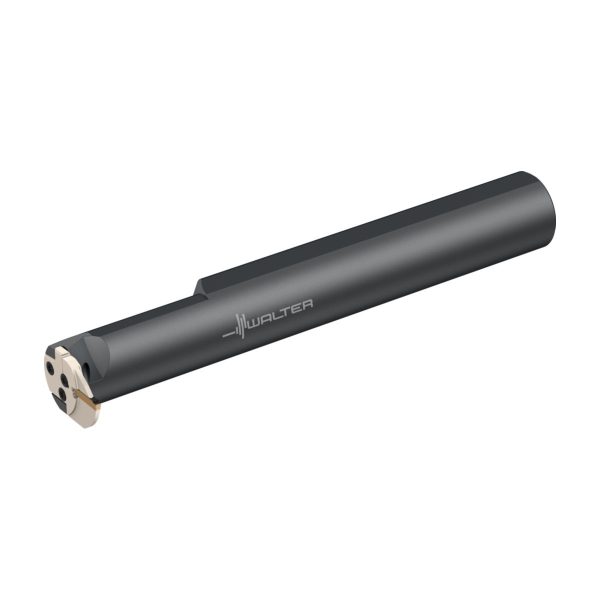

Bară pentru strunjire interioară – canelare interioară – NCAI40-5025R-GX24-4
3.500,86 lei fără TVA - 4.236,04 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Domeniu de utilizare | |
|---|---|
| Lungimea muchiei aşchietoare | |
| Lăţime funcţională | |
| Lățimea plăcuței, dime_A12 | |
| Unghi de degajare ortogonal | |
| Functional length to cutting item reference point | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | NCAI |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 6 | mm |
A12 | Lățimea plăcuței, dimensiune nominală | 6 | mm |
A2 | Lățime funcțională | 44,5 | mm |
A4 | Înălțime de funcționare | 60 | mm |
A6 | Diametrul minim al găurii | 60 | mm |
A8 | Adâncime de așchiere | 19 | mm |
B3 | Lungime în consolă | 351,2 | mm |
B5 | Cantitate rezerve de reascuțire | 351,2 | mm |
BLD | Identificator imagine | 5 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 500 | |
C3 | Diametru de prindere, pe partea mașinii | 50 | mm |
D7 | Masă (greutate) | 4,84 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | S | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | NCAI40-5025R-GX24-4 | |
J22 | Codificare produs | 54 | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX244000***FX** | |
J42 | Codificare plăcuță amovibilă | GX24-4 | |
J6 | Codare loc de separare pe partea mașinii | ZYL01G5000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEI | |
LPR | Lungime în consolă | 351,2 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01G5000$$$$ | |
CDX | Adâncime de așchiere | 19 | mm |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CW | Lungimea muchiei așchietoare | 6 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
DMIN | Diametrul minim al găurii | 60 | mm |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 50 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$GX244000***FX** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LFCIRP | Functional length to cutting item reference point | 348,2 | |
LPR | Lungime în consolă | 351,2 | mm |
LS | Lungime coadă | 80 | mm |
MIID | Codificare plăcuță amovibilă | GX24-4 | |
NOI | Număr de posibilități de utilizare | 60 | |
OAL | Cantitate rezerve de reascuțire | 351,2 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 90 | ° |
TSYC | Identificator imagine | NCAIR-GX-ISO-2,5XD | |
WF | Lățime funcțională | 44,5 | mm |
WFCIRP | Width to cutting item reference point | 44,5 | mm |
WT | Masă (greutate) | 4,84 | kg |
XZWD | xzw plane distance | 50 | mm |
YZWD | yzw plane distance | -44,5 | mm |
Canelare și debitare – plăcuțe amovibile – GX24-4E600N05-GD6 WSM33SSKU: GX24-4E600N05-GD6 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX24-4E600N05-GD6 WSM23SSKU: GX24-4E600N05-GD6 WSM23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-4E600N03-CE4 WSM33SSKU: GX24-4E600N03-CE4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-4E600N03-CE4 WSM43SSKU: GX24-4E600N03-CE4 WSM43S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-4E600N03-CE4 WKP23SSKU: GX24-4E600N03-CE4 WKP23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-4E600N05-GD3 WSM33SSKU: GX24-4E600N05-GD3 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX24-4E600N05-GD3 WKP23SSKU: GX24-4E600N05-GD3 WKP23S241,42 lei fără TVA - 292,12 lei cu TVA
- PCD – canelare și strunjire de copiere – GX24-4F600N30FS-M1 WDN10SKU: GX24-4F600N30FS-M1 WDN101.354,31 lei fără TVA - 1.638,72 lei cu TVA
- PCD – canelare și debitare – GX24-4F600N02FS-F1 WDN10SKU: GX24-4F600N02FS-F1 WDN101.354,31 lei fără TVA - 1.638,72 lei cu TVA
- CBN – canelare și debitare – GX24-4F600N04TM-1 WBH20SKU: GX24-4F600N04TM-1 WBH20776,19 lei fără TVA - 939,19 lei cu TVA
- CBN – canelare și debitare – GX24-4F600N04EM-1 WBS10SKU: GX24-4F600N04EM-1 WBS10776,19 lei fără TVA - 939,19 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-4F600N30TM-1 WBH20SKU: GX24-4F600N30TM-1 WBH20776,19 lei fără TVA - 939,19 lei cu TVA
- CBN – canelare și strunjire de copiere – GX24-4F600N30EM-1 WBS10SKU: GX24-4F600N30EM-1 WBS10776,19 lei fără TVA - 939,19 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-4R300N-RK8 WK1SKU: GX24-4R300N-RK8 WK1229,64 lei fără TVA - 277,86 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-4E600N30-RD4 WSM33SSKU: GX24-4E600N30-RD4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-4E635N32-RD4 WSM33SSKU: GX24-4E635N32-RD4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-4E600N30-RD4 WKP23SSKU: GX24-4E600N30-RD4 WKP23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-4E600N30-RF8 WSM13SSKU: GX24-4E600N30-RF8 WSM13S313,69 lei fără TVA - 379,56 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX24-4E600N30-RF8 WSM23SSKU: GX24-4E600N30-RF8 WSM23S313,69 lei fără TVA - 379,56 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4F600N05-UF4 WSM33SSKU: GX24-4F600N05-UF4 WSM33S161,66 lei fără TVA - 195,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UD6 WSM33SSKU: GX24-4E600N05-UD6 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UA4 WKP33SSKU: GX24-4E600N05-UA4 WKP33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UA4 WKP13SSKU: GX24-4E600N05-UA4 WKP13S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UD4 WSM33SSKU: GX24-4E600N05-UD4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N08-UD4 WSM33SSKU: GX24-4E600N08-UD4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UD4 WKP13SSKU: GX24-4E600N05-UD4 WKP13S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N08-UD4 WKP33SSKU: GX24-4E600N08-UD4 WKP33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N08-UD4 WKP13SSKU: GX24-4E600N08-UD4 WKP13S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UD4 WKP23SSKU: GX24-4E600N05-UD4 WKP23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N08-UD4 WKP23SSKU: GX24-4E600N08-UD4 WKP23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UD4 WKP33SSKU: GX24-4E600N05-UD4 WKP33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N08-UF8 WSM23SSKU: GX24-4E600N08-UF8 WSM23S313,69 lei fără TVA - 379,56 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E635N05-UF4 WSM33SSKU: GX24-4E635N05-UF4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UF4 WSM33SSKU: GX24-4E600N05-UF4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UF4 WSM43SSKU: GX24-4E600N05-UF4 WSM43S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N08-UF4 WSM33SSKU: GX24-4E600N08-UF4 WSM33S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N05-UF4 WKP23SSKU: GX24-4E600N05-UF4 WKP23S241,42 lei fără TVA - 292,12 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX24-4E600N08-UF4 WKP23SSKU: GX24-4E600N08-UF4 WKP23S241,42 lei fără TVA - 292,12 lei cu TVA
- Modul de canelare – canelare interioară – MSS-I40N19-GX24-4SKU: MSS-I40N19-GX24-4765,48 lei fără TVA - 926,23 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I40R90-2,5D-NSKU: MSS-I40R90-2,5D-N2.746,09 lei fără TVA - 3.322,77 lei cu TVA
Descriere
Bară pentru strunjire interioară – canelare interioară NCAI • Fixare cu șuruburi • metric • coadă cilindrică • Dreapta • GX24 • s=6mm • Tmax=19mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 19 | mm |
| s | Lățimea plăcuței așchietoare | 6 | |
| d<sub>1</sub> | Diametrul barei de lărgire/alezare d<sub>1</sub> | 50 | mm |
| D<sub>min</sub> | Diametrul găurii, min. | 60 | mm |
| l<sub>21</sub> | Lungimea funcțională | 348,2 | mm |
| l<sub>1</sub> | Lungimea totală | 351,2 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 100 | mm |
| Codificare | Codificare sculă | NCAI40-5025R-GX24-4 | |
| Tip | Plăcuțe amovibile posibile | GX24-4E6 .. | |
| s<sub>1</sub> | Lățimea corpului | 4,2 | mm |
| f | Lățimea funcțională | 44,5 | mm |
