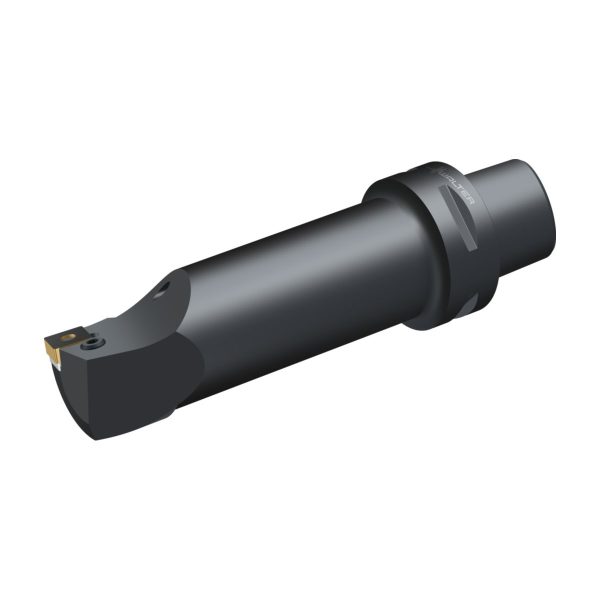

Bară pentru strunjire interioară – fixare cu pârghie – C6-PSKNL-35175-15
2.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 3,002 kg |
|---|---|
| Dimensiuni | 227 × 70 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 35 | mm |
A2 | Lățime funcțională | 35 | mm |
A3 | Lungime funcțională | 175 | mm |
A4 | Înălțime de funcționare | 3,8 | mm |
A52 | Cota a la lungimea funcțională | 3,8 | mm |
A6 | Diametrul minim al găurii | 63 | mm |
A9 | Diametrul corpului, redus | 50 | mm |
B3 | Lungime în consolă | 216,8 | mm |
B4 | Lungime utilă | 152 | mm |
B5 | Cantitate rezerve de reascuțire | 216,8 | mm |
BLD | Identificator imagine | 10 | |
C11 | Coadă, pe partea mașinii | ||
C14 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 630 | |
D7 | Masă (greutate) | 3,002 | kg |
E1 | Unghiul de atac | 75 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 90 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -9 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | ISO26623-1 | |
J22 | Codificare produs | 68 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$SN1506003****** | |
J42 | Codificare plăcuță amovibilă | SNMG 15 06 08 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CW | Lungimea muchiei așchietoare | 15,8 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 630 | |
FMT | Form type machine side | EXT | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$SN1506003****** | |
LS | Lungime coadă | mm | mm |
MIID | Codificare plăcuță amovibilă | SNMG 15 06 08 | |
SSC | Insert seat size code | 15 |
Inserții de strunjire Pătrate negative – SNMA150616-RK5 WKK20SSKU: SNMA150616-RK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA- Inserții de strunjire Pătrate negative – SNMA150612-RK5 WKK20SSKU: SNMA150612-RK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMA150612-RK5 WKK10SSKU: SNMA150612-RK5 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMA150616-RK7 WKK10SSKU: SNMA150616-RK7 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMA150616-RK7 WKK20SSKU: SNMA150616-RK7 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150624-HU3 WPP20GSKU: SNMM150624-HU3 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150612-HU3 WPP20GSKU: SNMM150612-HU3 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU3 WPP20GSKU: SNMM150616-HU3 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU3 WPP10GSKU: SNMM150616-HU3 WPP10G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150624-HU7 WPP10GSKU: SNMM150624-HU7 WPP10G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU7 WPP20GSKU: SNMM150616-HU7 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150616-HU7 WPP10GSKU: SNMM150616-HU7 WPP10G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150624-HU7 WPP20GSKU: SNMM150624-HU7 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150612-HU5 WPP20GSKU: SNMM150612-HU5 WPP20G170,76 lei fără TVA - 206,62 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMM150612-HU5 WSM30SSKU: SNMM150612-HU5 WSM30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MP5 WPP20GSKU: SNMG150612-MP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MP5 WPP30GSKU: SNMG150612-MP5 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MP5 WPP10GSKU: SNMG150616-MP5 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MP5 WPP20GSKU: SNMG150616-MP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150608-MP5 WPP20GSKU: SNMG150608-MP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP05GSKU: SNMG150612-RP5 WPP05G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP20GSKU: SNMG150612-RP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP30GSKU: SNMG150612-RP5 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP5 WPP10GSKU: SNMG150616-RP5 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP5 WPP20GSKU: SNMG150616-RP5 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP5 WPP30GSKU: SNMG150616-RP5 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP5 WPP10GSKU: SNMG150612-RP5 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WPP20GSKU: SNMG150616-RP7 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WPP30GSKU: SNMG150616-RP7 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP7 WPP10GSKU: SNMG150612-RP7 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP7 WPP20GSKU: SNMG150612-RP7 WPP20G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RP7 WPP30GSKU: SNMG150612-RP7 WPP30G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WPP10GSKU: SNMG150616-RP7 WPP10G171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RP7 WKP30SSKU: SNMG150616-RP7 WKP30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-NRT WSM20SSKU: SNMG150612-NRT WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-NRS WSM10SSKU: SNMG150616-NRS WSM10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-NRS WSM20SSKU: SNMG150616-NRS WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RM5 WSM30SSKU: SNMG150616-RM5 WSM30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RM5 WMP20SSKU: SNMG150612-RM5 WMP20S171,30 lei fără TVA - 207,27 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RM5 WSM20SSKU: SNMG150612-RM5 WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-RM5 WSM30SSKU: SNMG150612-RM5 WSM30S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-RM5 WSM20SSKU: SNMG150616-RM5 WSM20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MK5 WKK20SSKU: SNMG150612-MK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MK5 WKK20SSKU: SNMG150616-MK5 WKK20S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150612-MK5 WKK10SSKU: SNMG150612-MK5 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Inserții de strunjire Pătrate negative – SNMG150616-MK5 WKK10SSKU: SNMG150616-MK5 WKK10S165,94 lei fără TVA - 200,79 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-40 085SKU: C6-390B.140-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 030SKU: C6-390B.140-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 080SKU: C6-390B.140-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 100SKU: C6-390B.58-50 1002.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 050SKU: C6-390B.58-50 0502.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-40 085SKU: C6-A390B.45-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.55-40 075SKU: C6-390B.55-40 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 030SKU: C6-A390B.45-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 080SKU: C6-A390B.45-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390.540-50 050ASKU: C6-390.540-50 050A3.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.555-40 075SKU: C6-390B.555-40 0753.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.540-40 085SKU: C6-390B.540-40 0853.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.558-50 050SKU: C6-390B.558-50 0503.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Prelungitor – C6-391.01-63 060SKU: C6-391.01-63 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 140ASKU: C6-391.01-63 140A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 100ASKU: C6-391.01-63 100A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 120ASKU: C8-391.02-63 120A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 080BSKU: C8-391.02-63 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 055ASKU: C8-391.02-63 055A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Sisteme de prindere – C6-RC2090-42060SKU: C6-RC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere – C6-LC2090-42060SKU: C6-LC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-00095SKU: C6-LC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-00095SKU: C6-RC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-53040SKU: C6-RC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-53040SKU: C6-LC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Şaibă – AP142-SN1516SKU: AP142-SN1516138,64 lei fără TVA - 167,75 lei cu TVA
- Şaibă – AP142-SN1524SKU: AP142-SN1524138,64 lei fără TVA - 167,75 lei cu TVA
- Şuruburi cu cap – FS354SKU: FS35431,69 lei fără TVA - 38,34 lei cu TVA
- Ştifturi – FS1159SKU: FS115918,31 lei fără TVA - 22,16 lei cu TVA
- Ştifturi – RS103SKU: RS10316,33 lei fără TVA - 19,76 lei cu TVA
- Montaj și măsurare – MD102SKU: MD10223,93 lei fără TVA - 28,96 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
- Bridă – KN104SKU: KN104138,64 lei fără TVA - 167,75 lei cu TVA
Descriere
Bară pentru strunjire interioară – fixare cu pârghie C…-PSKN • Walter Turn • metric • Walter CaptoTM ISO 26623 • Stânga • C6 • 50mm • plăcuță pătrată • SN .. 1506 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Walter CaptoTM sculă cu fixare cu pârghie (P)
Sistem universal cu schimbare simplă a plăcuțelor amovibile
Domenii de utilizare
Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune în cazul prelucrării de diametre de găurire mici cu plăcuțe amovibile negative
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă

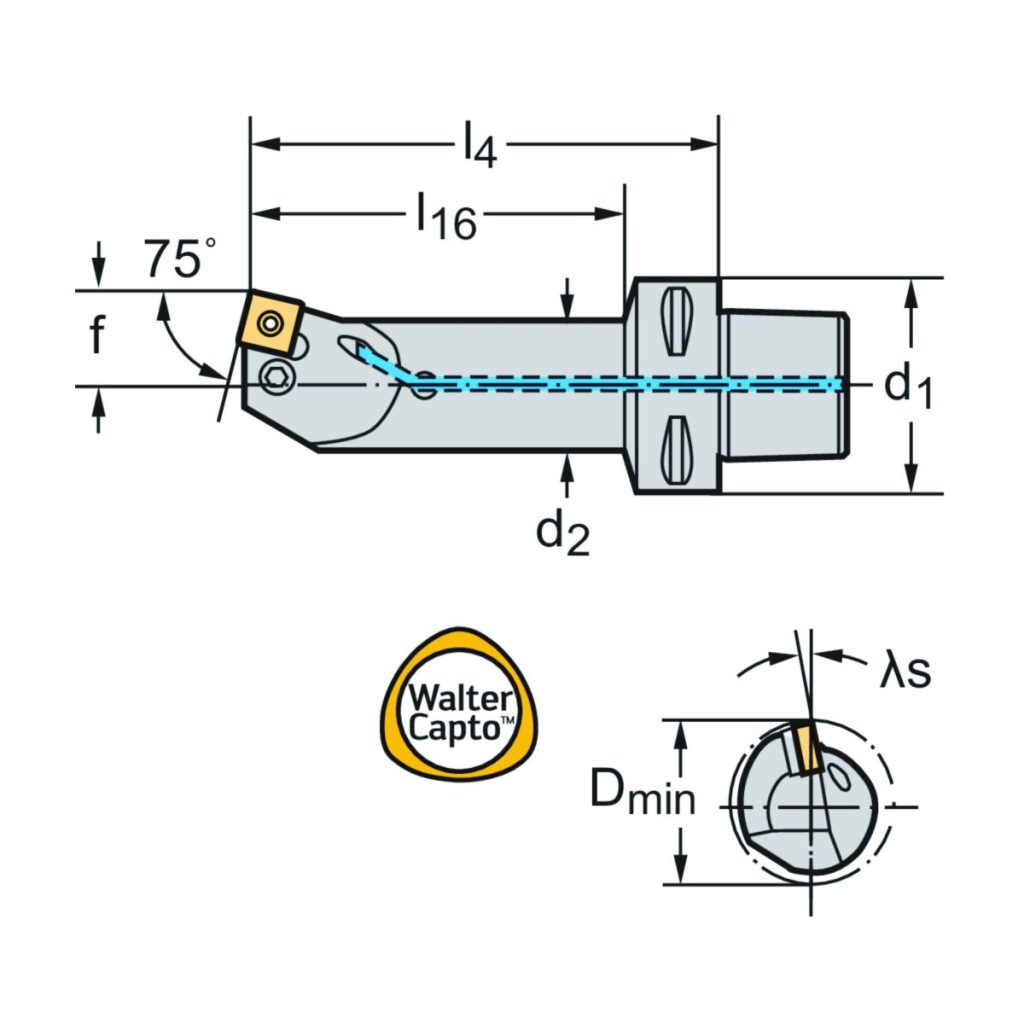

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>2</sub> | Diametrul corpului | 50 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | C6 | |
| D<sub>min</sub> | Diametrul minim | 63 | mm |
| γ | Unghi de degajare ortogonal | -6 | ° |
| λ<sub>s</sub> | Unghi de înclinare | -9 | ° |
| l<sub>16</sub> | Lungimea funcțională | 152 | mm |
| l<sub>4</sub> | Lungime în consolă | 175 | mm |
| Codificare | Codificare sculă | C6-PSKNL-35175-15 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 15 | |
| Tip | Plăcuțe amovibile posibile | SN .. 1506 .. | |
| f | Lățimea funcțională | 35 | mm |
