Suporți pentru strunjire de 45° – fixare cu șuruburi – C6-SRDCN-00100-16
2.713,97 lei fără TVA - 3.283,90 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,433 kg |
|---|---|
| Dimensiuni | 145 × 70 mm |
| Domeniu de utilizare | |
| Lăţime funcţională | |
| Înălțime de funcționare | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 0° aplicat |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Lățime funcțională | 100 | mm |
A3 | Lungime funcțională | 100 | mm |
A4 | Înălțime de funcționare | 0 | mm |
B3 | Lungime în consolă | 138 | mm |
B5 | Cantitate rezerve de reascuțire | 138 | mm |
BLD | Identificator imagine | 15 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 630 | |
D7 | Masă (greutate) | kg | kg |
E2 | Unghiul de atac | 0 | ° |
E2 | Tipul de unghi de atac | B | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | N | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 6 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | C6-SRDCN-00100-16 | |
J22 | Codificare produs | 165 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$RC1606M03****M0 | |
J42 | Codificare plăcuță amovibilă | RCMT 16 06 M0 | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 138 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 138 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 80 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 6 | |
CZCMS | Mărime adaptor, pe partea mașinii | 630 | |
DMIN | Diametrul minim al găurii | mm | mm |
FMTMS | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
HAND | Sensul de așchiere | N | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 0 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LF | Lungime funcțională | 100 | mm |
MIID | Codificare plăcuță amovibilă | RCMT 16 06 M0 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 138 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 90 | ° |
SC | Insert shape code | R | |
SSC | Insert seat size code | 16 | |
TSYCISO | Identificator imagine | SRDC-CAPTO-AUSSEN-45 | |
WF | Lățime funcțională | 8 | mm |
WT | Masă (greutate) | 1,428 | kg |
XYWD | xyw plane distance | -100 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | -8 | mm |
Inserții de strunjire Rotunde pozitive – RCMT1606M0-RP4 WPP30GSKU: RCMT1606M0-RP4 WPP30G172,37 lei fără TVA - 208,57 lei cu TVA- Inserții de strunjire Rotunde pozitive – RCMT1606M0-RP4 WPP20GSKU: RCMT1606M0-RP4 WPP20G172,37 lei fără TVA - 208,57 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-RP4 WPP10GSKU: RCMT1606M0-RP4 WPP10G172,37 lei fără TVA - 208,57 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-HU6 WPP10GSKU: RCMT1606M0-HU6 WPP10G172,37 lei fără TVA - 208,57 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-HU6 WPP20GSKU: RCMT1606M0-HU6 WPP20G172,37 lei fără TVA - 208,57 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-HU6 WPP30GSKU: RCMT1606M0-HU6 WPP30G172,37 lei fără TVA - 208,57 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-HU6 WKK20SSKU: RCMT1606M0-HU6 WKK20S167,55 lei fără TVA - 202,74 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-RM4 WSM20SSKU: RCMT1606M0-RM4 WSM20S167,55 lei fără TVA - 202,74 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-RM4 WSM30SSKU: RCMT1606M0-RM4 WSM30S167,55 lei fără TVA - 202,74 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-RK4 WKK20SSKU: RCMT1606M0-RK4 WKK20S167,55 lei fără TVA - 202,74 lei cu TVA
- Inserții de strunjire Rotunde pozitive – RCMT1606M0-RK4 WKK10SSKU: RCMT1606M0-RK4 WKK10S167,55 lei fără TVA - 202,74 lei cu TVA
- Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-40 085SKU: C6-390B.140-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 030SKU: C6-390B.140-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.140-50 080SKU: C6-390B.140-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 100SKU: C6-390B.58-50 1002.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.58-50 050SKU: C6-390B.58-50 0502.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-40 085SKU: C6-A390B.45-40 0852.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.55-40 075SKU: C6-390B.55-40 0752.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 030SKU: C6-A390B.45-50 0302.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master ASME B5.50 – C6-A390B.45-50 080SKU: C6-A390B.45-50 0802.596,21 lei fără TVA - 3.141,41 lei cu TVA
- Master DIN 69871 AD/B – C6-390.540-50 050ASKU: C6-390.540-50 050A3.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.555-40 075SKU: C6-390B.555-40 0753.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master DIN 69871 AD/B – C6-390B.540-40 085SKU: C6-390B.540-40 0853.516,92 lei fără TVA - 4.255,47 lei cu TVA
- Master MAS-BT JIS B 6339 AD/B – C6-390B.558-50 050SKU: C6-390B.558-50 0503.913,04 lei fără TVA - 4.734,78 lei cu TVA
- Prelungitor – C6-391.01-63 060SKU: C6-391.01-63 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 140ASKU: C6-391.01-63 140A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Prelungitor – C6-391.01-63 100ASKU: C6-391.01-63 100A2.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 120ASKU: C8-391.02-63 120A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 080BSKU: C8-391.02-63 080B2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor tip reducție – C8-391.02-63 055ASKU: C8-391.02-63 055A2.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Sisteme de prindere – C6-RC2090-42060SKU: C6-RC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere – C6-LC2090-42060SKU: C6-LC2090-4206010.149,29 lei fără TVA - 12.280,64 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-00095SKU: C6-LC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-00095SKU: C6-RC2060-0009511.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-RC2060-53040SKU: C6-RC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Sisteme de prindere VDI DIN 69880 – C6-LC2060-53040SKU: C6-LC2060-5304011.289,48 lei fără TVA - 13.660,27 lei cu TVA
- Şaibă – AP326-RC1606SKU: AP326-RC1606109,90 lei fără TVA - 132,98 lei cu TVA
- Şuruburi cu cap – FS2091SKU: FS209142,18 lei fără TVA - 51,04 lei cu TVA
- Şuruburi cu cap – FS2090SKU: FS209035,17 lei fără TVA - 42,56 lei cu TVA
- Cheie – FS1464SKU: FS146454,39 lei fără TVA - 65,81 lei cu TVA
Descriere

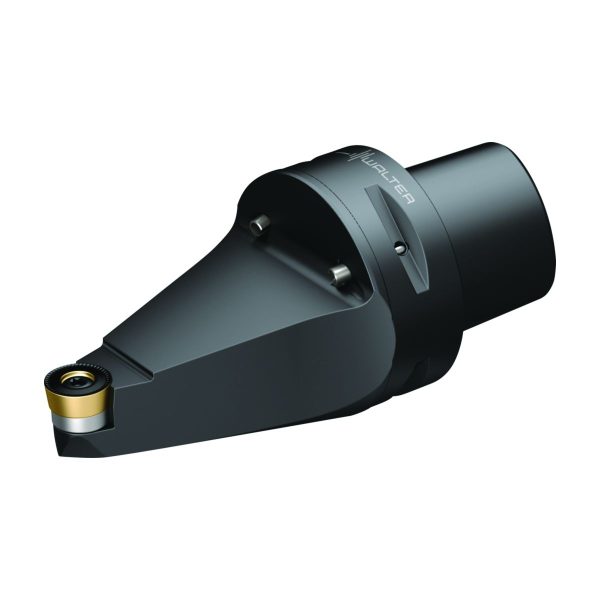

Suporți pentru strunjire de 45° – fixare cu șuruburi C…-SRDC • Walter Turn • metric • Walter CaptoTM ISO 26623 • Neutru • C6 • plăcuță rotundă • RC .. 1606 ..
Descriere unealtă
Pentru plăcuțe amovibile cu formă de bază pozitivă
Walter CaptoTM sculă cu strângere cu șurub (S)
Domenii de utilizare
Prima opțiune la presiuni reduse de așchiere/arbori subțiri
Avantajele Dvs.
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Este necesar un număr redus de elemente de asamblare

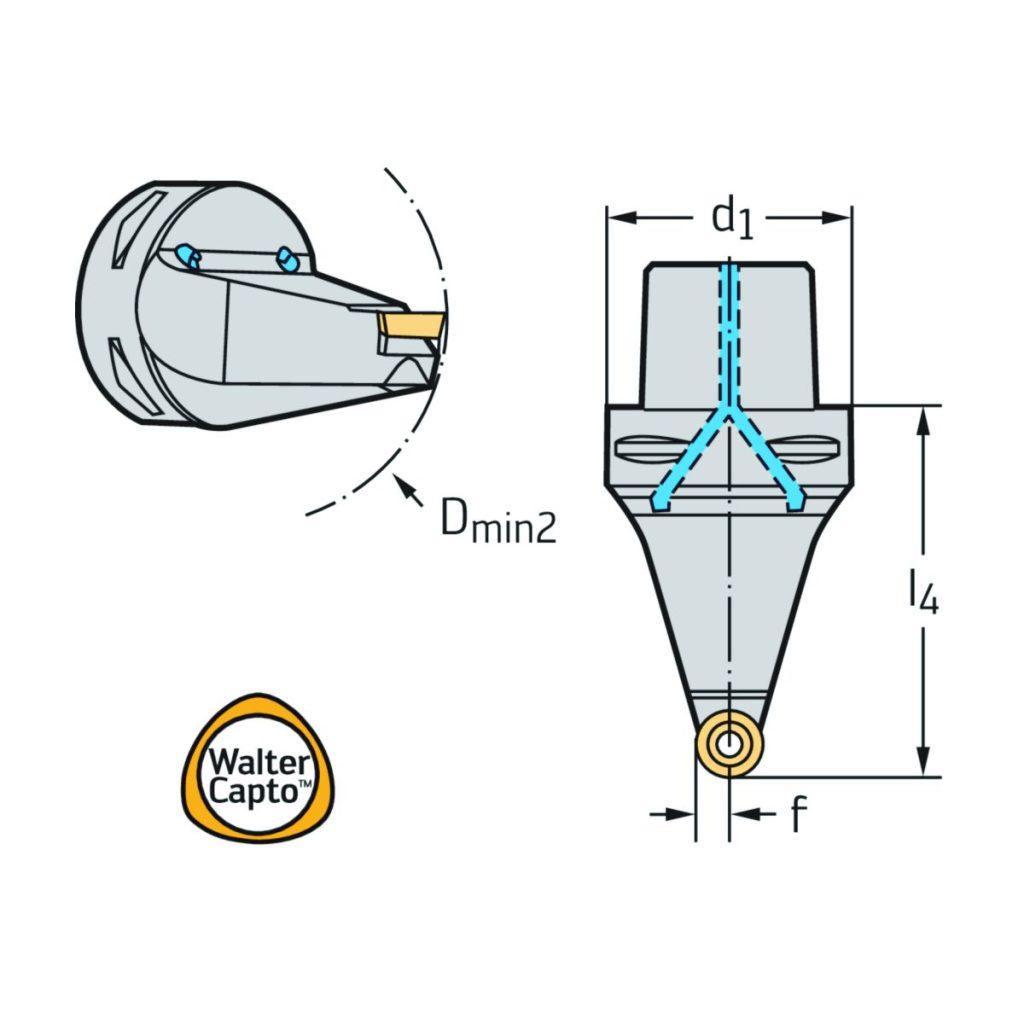

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C6 | |
| D<sub>min2</sub> | Diametrul minim | 110 | mm |
| γ | Unghi de degajare ortogonal | 0 | ° |
| λ<sub>s</sub> | Unghi de înclinare | 0 | ° |
| l<sub>4</sub> | Lungimea funcțională | 100 | mm |
| Codificare | Codificare sculă | C6-SRDCN-00100-16 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 16 | |
| Tip | Plăcuțe amovibile posibile | RC . T1606M0 .. | |
| f | Lățimea funcțională | 8 | mm |
