Freze cilindro-frontale/de canelare din carbură metalică – H3071318-16

Freze cilindro-frontale/de canelare din carbură metalică – H7073717-16-0.2
Freze cilindro-frontale din carbură metalică – AH3021138-1/8

2.066,26 lei fără TVA - 2.500,17 lei cu TVA

Numărul articolului: 5530468Familie produs: 1H3071318 SKU: H3071318-16 EAN: 4042446179991 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,253 kg
Dimensiuni 100 × 25 mm
Domeniu de utilizare

Lungime în consolă

Unghi axial de așchiere

Tip unealtă

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Tough Guys, fără rază colţ, Z=4, H 50, DIN 6527L
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)32mm
B2
Lungimea muchiei așchietoare, max.32mm
B3
Lungime în consolă44mm
B4
Lungime utilă92mm
B5
Cantitate rezerve de reascuțire92mm
B6
Lungime cap44mm
B71
Lungime funcțională92mm
B9
Lungime gât32
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,252kg
E2
Unghi de degajare lateral-18,5°
E3
Unghi axial de așchiere1,5°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei50°
G2
Lățime fațetă de colț0,15mm
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTAX
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN 6527 L
J11
Număr standard sub formă de litereHA
J21
Număr articolH3071318-16
J22
Număr articol5976
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL01G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă44mm
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.32mm
BD
Diametrul corpului16mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600h$06
CHW
Lățime fațetă de colț0,15mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-18,5°
GAMP
Unghi axial de așchiere1,5°
GRADE
Denumire sort de la producătorTAX
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei90°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LF
Lungime funcțională92mm
LS
Lungime coadă48mm
LU
Lungime utilă32mm
OAL
Cantitate rezerve de reascuțire92mm
OHX
Lungime în consolă44mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineH3071318
ULDR
Usable length diameter ratio2
WT
Masă (greutate)0,252kg
XYWD
xyw plane distance-92mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

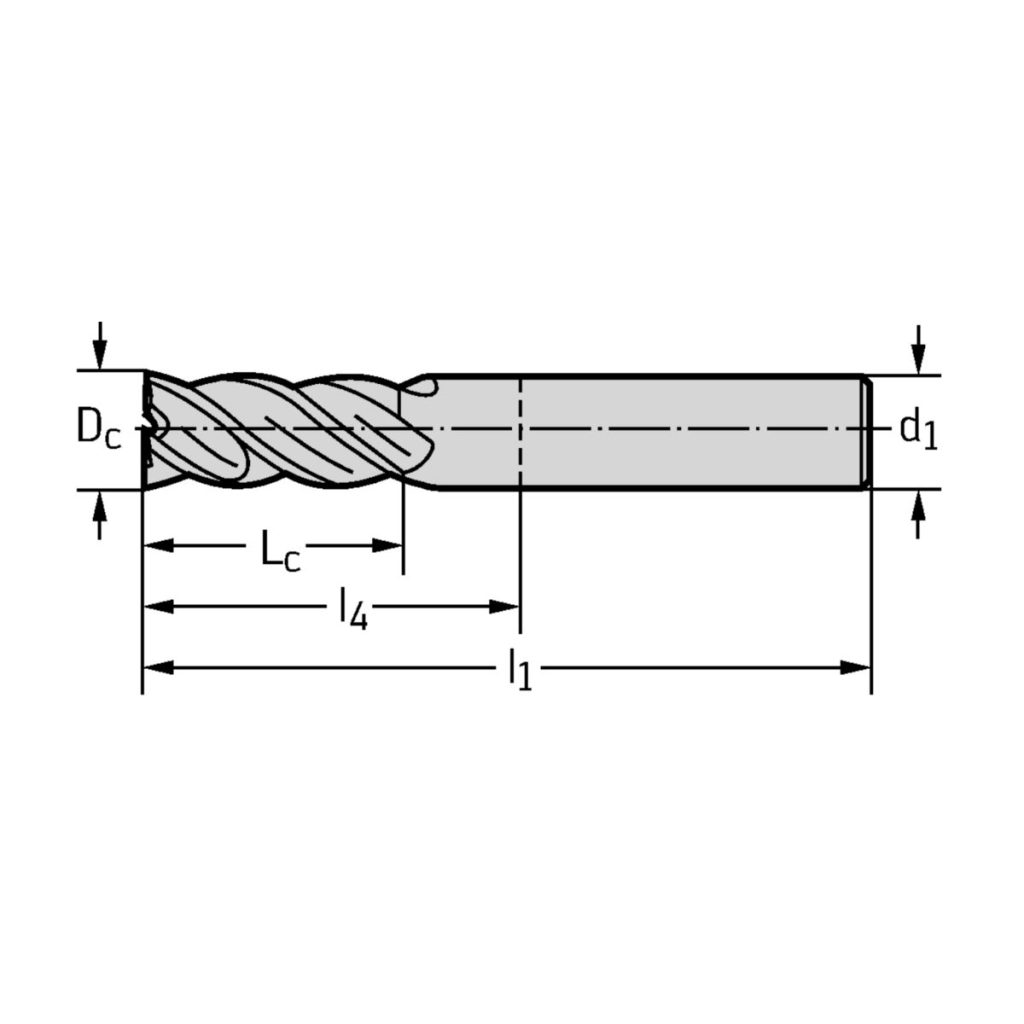

Freze cilindro-frontale/de canelare din carbură metalică H3071318 • Tough Guys • coadă DIN 6535 HA • metric • flute helix angle 50° • Tip H 50 • center cutting capability • TAX • Dc=16mm • Z=4

DenumireDescriereValoareUnitate
l<sub>11</sub>Lățimea fațetei de colț0,15mm
D<sub>c</sub>Diametrul muchiei așchietoare16mm
CodificareCodificare sculăH3071318-16
ZNumărul de dinți4
