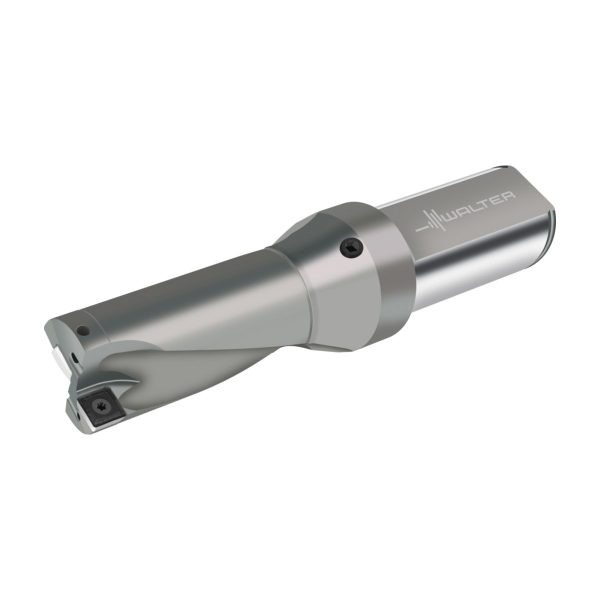

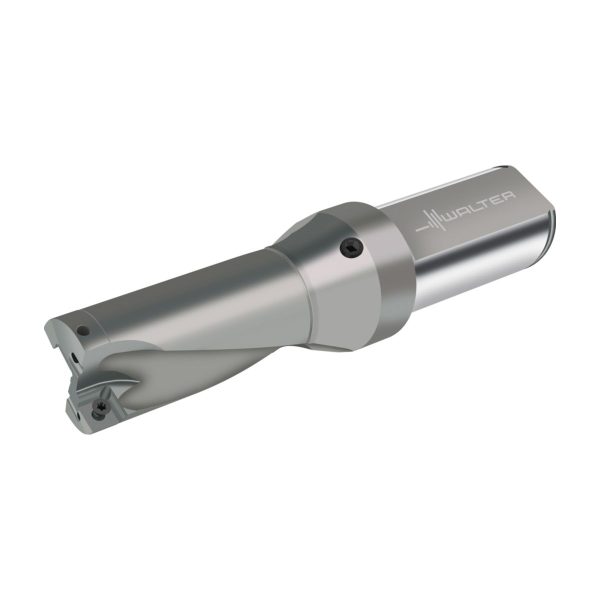

Burghie cu plăcuțe amovibile – D4120.02-41.28F38-P46

Burghie cu plăcuțe amovibile D4120-02-20.00F25-P42-D4120-02-20.00F25-P42-0818106766 Burghie cu plăcuțe amovibile – D4120.02-38.10F38-P46
Burghie cu plăcuțe amovibile D4120-02-20.00F25-P42-D4120-02-20.00F25-P42-0818106766 Burghie cu plăcuțe amovibile – D4120.02-36.50F38-P46

3.190,39 lei fără TVA - 3.860,37 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 6929575Familie produs: D4120 SKU: D4120.02-41.28F38-P46 UPC: 0818379766 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,390 kg
Dimensiuni 195 × 50 mm
Domeniu de utilizare

Lungime în consolă

Număr de posibilități de utilizare

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Inch
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă41,275mm
A12
Diametru muchie așchietoare (max.), prima treaptă41,275mm
B3
Lungime în consolă117,6mm
B4
Lungime utilă185,875mm
B5
Cantitate rezerve de reascuțire185,875mm
B6
Lungimea canalului de prindere111,1mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare0,474mm
B71
Lungime funcțională117,126mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1500
C3
Diametru de prindere, pe partea mașinii38,1mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă68,275mm
D11
Număr de muchii așchietoare active, prima treaptă1
D6
Turație, maximă47001/min
D7
Masă (greutate)1,39kg
E1
Unghi, prima treaptă176°
F1
Sensul de așchiereR
Flute_Helix
Unghiul elicei35°
Flute_Helix_Direction
Sens eliceR
G11
Tip de fixare plăcuță așchietoare, ultima treaptăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J21
Număr articolD4120.02-41.28F38-P46
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$P48406**3R*C***
J42
Codificare plăcuță așchietoare, poz. AP4840P-6R-A57
J51
Codare loc de separare plăcuță amovibilăWR$$P48406**3R*P***
J6
Codare loc de separare pe partea mașiniiZYL11S1500h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-86
Număr standard caracteristică
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11S1500h$06
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideS
CZCMS
Mărime adaptor, pe partea mașinii1500
FHA
Unghiul elicei35°
FHH
Sens elice
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal4°
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac88°
LAMS
Unghi de înclinare0°
LF
Lungime funcțională117,126mm
LS
Lungime coadă68,275mm
LSC
Lungime gaură de fixare68,275mm
LU
Lungime utilă82,55mm
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire185,875mm
OHX
Lungime în consolă117,6mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare0,474mm
RHO
Rho0°
RPMX
Turație, maximă47001/min
SC
Insert shape codeS
STDNO
Standard-
TSYC
Identificator imagineD4120.02-F-PG6
ULDR
Usable length diameter ratio2
WT
Masă (greutate)1,39kg
XYWD
xyw plane distance-117,126mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghie cu plăcuțe amovibile D4120 • Drion·tec™ • 2xD • coadă cilindrică cu aplatizare • inch • Dc=41,3mm

Descriere unealtă

Burghie cu plăcuțe amovibile D4120
2 ieșiri optimizate pentru lichidul de răcire
Suprafață dură
Canale lustruite

Domenii de utilizare

Găurire cu precizie și diametrul constant al găurii
Găurire în plin la prelucrări dificile, ca de exemplu, găuri intersectate, găuriri înlănțuite, intrare și ieșire oblică
Materiale ISO P, M, K, N, S
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto

Avantajele Dvs.

Precizie înaltă la diametrul găurii datorită echilibrării forțelor de așchiere dintre plăcuța centrală și cea periferică
Calitate excelentă a suprafeței datorită muchiei așchietoare Wiper
Fiabilitate maximă datorită evacuării ușoare a așchiilor
Protecție împotriva frecării datorită suprafețelor dure și lustruite
Costuri reduse cu sculele datorită celor 4 muchii așchietoare

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială1
D<sub>c</sub>Diametrul muchiei așchietoare1,625inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
d<sub>4</sub>Diametrul flanșei1,94inch
l<sub>4</sub>Lungimea maximă în consolă4,63inch
l<sub>5</sub>Lungime coadă2,688inch
L<sub>c</sub>Lungimea muchiei așchietoare3,25inch
CodificareCodificare sculăD4120.02-41.28F38-P46
TipPosibile inserții indexabile - partea frontalăP484 . P-6R- ..
TipInserții indexabile posibile - partea circumferențialăP484 . C-6R- ..
GreutateGreutatea3,064lbs
