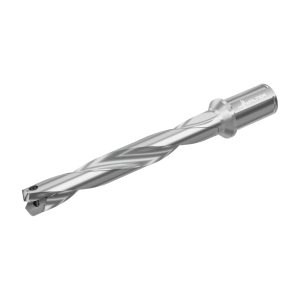

Burghie cu plăcuțe amovibile - D4140.07-34.00F38-N - imagine 2

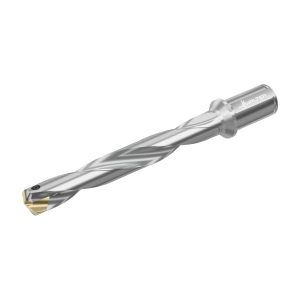

Burghie cu plăcuțe amovibile - D4140.07-34.00F38-N - imagine 3

Burghie cu plăcuțe amovibile – D4140.07-34.00F38-N

Burghie cu plăcuțe amovibile D4140.07-17.00F19-C-D4140.07-17.00F19-C-0927409766 Burghie cu plăcuțe amovibile – D4140.07-33.00F31-M
Burghie cu plăcuțe amovibile D4140.07-17.00F19-C-D4140.07-17.00F19-C-0927409766 Burghie cu plăcuțe amovibile – D4140.07-36.00F38-P

5.706,30 lei fără TVA - 6.904,62 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7640388Familie produs: D4140 SKU: D4140.07-34.00F38-N UPC: 0956604766 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,830 kg
Dimensiuni 360 × 70 mm
Domeniu de utilizare

Lungime în consolă

Cantitate rezerve de reascuţire

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Inch
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă34mm
A12
Diametru muchie așchietoare (max.), prima treaptă34mm
B3
Lungime în consolă294mm
B4
Lungime utilă362,275mm
B5
Cantitate rezerve de reascuțire362,275mm
B6
Lungimea canalului de prindere272mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare6,187mm
B71
Lungime funcțională287,81mm
BLD
Identificator imagine10
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1500
C3
Diametru de prindere, pe partea mașinii38,1mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă68,275mm
D11
Număr de muchii așchietoare active, prima treaptă2
D6
Turație, maximă32701/min
D7
Masă (greutate)1,83kg
E1
Unghi, prima treaptă140°
F1
Sensul de așchiereR
Flute_Helix
Unghiul elicei20°
Flute_Helix_Direction
Sens eliceR
G11
Tip de fixare plăcuță așchietoare, ultima treaptăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H4
Execuția sculeiS
J21
Număr articolD4140.07-34.00F38-N
J22
Codificare produs8063
J3
Siglă companieW
J43
Codare loc de separare pe partea pieseiWR$$CB34A$***R*****
J44
Codare loc de separare plăcuță amovibilăWR$$CB34A$***R*****
J45
Codificare plăcuță amovibilăP6001-D34
J52
Codificare plăcuță așchietoare, muchie așchietoare exterioară, treapta 1P6001-D34
J6
Codare loc de separare pe partea mașiniiZYL11S1500h$06
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareBVB
J91
Codare loc de separare plăcuță amovibilăWR$$CB34A$***R*****
NSM
Număr standard caracteristicăDIN4000-86
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11S1500h$06
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideS
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1500
FHA
Unghiul elicei°°
FHH
Sens eliceR
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere272mm
LF
Lungime funcțională287,81mm
LS
Lungime coadă68,275mm
LSC
Lungime gaură de fixare68,275mm
LU
Lungime utilă244mm
NOI
Număr de posibilități de utilizare40
OAL
Cantitate rezerve de reascuțire362,275mm
OHX
Lungime în consolă294mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare6,187mm
RHO
Rho0°
RPMX
Turație, maximă32701/min
STDNO
Standard-
TSYC
Identificator imagineD4140.07-F
ULDR
Usable length diameter ratio7,176
WT
Masă (greutate)1,83kg
XYWD
xyw plane distance-287,81mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghie cu plăcuțe amovibile D4140 • Drion·tec® • coadă cilindrică cu aplatizare • inch • 7xD • point angle 140° • Z=2 • Dc=34mm

Descriere unealtă

Burghie cu plăcuțe amovibile D4140

Domenii de utilizare

Materiale ISO P, M, K, N, S
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto
Găurire în plin adecvată pentru găurire în pachet, intrare și ieșire oblică până la 5°

Avantajele Dvs.

Siguranță maximă a procesului și durabilitate prin evacuarea lichidului de răcire direct pe muchia așchietoare
Evacuarea sigură a așchiilor prin canalele lustruite
Protecție împotriva frecării și durabilitate ridicată pentru corpul burghiului datorită suprafeței călite și lustruite
Selectare simplă a plăcuțelor amovibile cu ajutorul Color Select

DenumireDescriereValoareUnitate
Nr. PlăcuțeNumărul de plăcuțe amovibile1
D<sub>c min</sub>Diametrul muchiei așchietoare1,339inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
D<sub>c max</sub>Diametrul maxim de tăiere1,378inch
d<sub>4</sub>Diametrul flanșei1,969inch
l<sub>4</sub>Lungimea funcțională11,575inch
l<sub>5</sub>Lungime coadă2,688inch
L<sub>c</sub>Lungimea muchiei așchietoare9,606inch
CodificareCodificare sculăD4140.07-34.00F38-N
TipPlăcuțe amovibile posibileP600 . -D34, ..
GreutateGreutatea4,034lbs
Dimensiune locaș de așezareDimensiune locaș de așezareN
