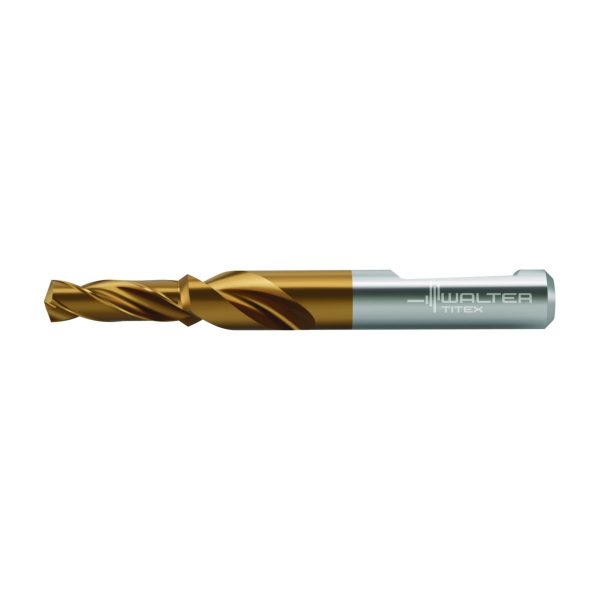

Burghie elicoidale din carbură metalică - DC260-03-12.500F0-WJ30ET - imagine 1

Burghie elicoidale din carbură metalică – DC260-03-12.500F0-WJ30ET

Burghie elicoidale din carbură metalică – DC260-03-10.200F0-WJ30ET
Burghie elicoidale din carbură metalică – DC260-03-14.000F0-WJ30ET

2.708,62 lei fără TVA - 3.277,43 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7378956Familie produs: DC260 SKU: DC260-03-12.500F0-WJ30ET EAN: 4031132420691 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,233 kg
Dimensiuni 125 × 23 mm
Domeniu de utilizare

Număr de trepte

Lungime coadă

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

Găurire
group_name_7

Burghie elicoidale din carbură metalică DC260
DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă16mm
A21
Diametru muchie așchietoare (min.), respectiv diametru, ultima treaptă16mm
A3
Număr de trepte2
B1
Lungime treaptă, prima treaptă70,005mm
B3
Lungime în consolă70,005mm
B4
Lungime utilă38,5mm
B5
Cantitate rezerve de reascuțire115mm
B6
Lungimea canalului de prindere65mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,275mm
B71
Lungime funcțională112,725mm
B9
Lungime gât38,5
BLD
Identificator imagine
C12
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii13
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Lungime coadă48mm
D1
Număr de muchii așchietoare2
D2
Sens eliceR
D3
Unghiul elicei30°
D6
Turație, maximă1000001/min
D7
Masă (greutate)0,217kg
E1
Unghi, prima treaptă140°
E2
Unghi, ultima treaptă90°
F1
Sensul de așchiereR
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30ET
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiSiAlCrN/AlTiN
J1
StandardTP-NORM 65
J11
Număr standard sub formă de litereWN
J21
Număr articolDC260-03-12.500F0-WJ30ET
J3
Siglă companieW
J6
Siglă companieZYL13G1600h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-81
DenumireDescriereValoareUnitate
BMC
Execuția sculeiH
CCFMS
Formă adaptor, pe partea mașinii13
CCMS
Codare loc de separare pe partea mașiniiZYL13G1600h$06
CCTMS
Coadă, pe partea mașiniiZYL
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiSiAlCrN/AlTiN
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CZCMS
Mărime adaptor, pe partea mașinii
FHA
Unghiul elicei30°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal20,45°
GRADE
Denumire sort de la producătorWJ30ET
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere65mm
LF
Lungime funcțională112,725mm
LS
Lungime coadă48mm
LSC
Lungime gaură de fixare48mm
LU
Lungime utilă38,5mm
NOF
Număr de muchii așchietoare2
NOS
Număr de trepte2
OAL
Cantitate rezerve de reascuțire115mm
OHX
Lungime în consolă70,005mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare2,275mm
RHO
Rho0°
RPMX
Turație, maximă1000001/min
STDNO
StandardTP-NORM 65
TSYC
Identificator imagineDC260-03-F0
WT
Masă (greutate)0,217kg
XYWD
xyw plane distance-112,725mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Burghie elicoidale din carbură metalică DC260 • Advance • X·treme Evo • coadă DIN 6535 HE • metric • WJ30ET • 3xD • point angle 140° • step included angle 90° • Dc=16mm

Descriere unealtă

Coadă conform DIN 6535 forma HE
Burghie cu teșitor din carbură metalică DC260 Advance fără răcire interioară
Lungimea treptei conform DIN 8378

Domenii de utilizare

Grupele ISO de materiale P, M, K, N, S, H, O
Domenii de utilizare: Industria constructoare de mașini, fabricarea de ștanțe și matrițe, industria energetică și auto
Utilizabile cu emulsie, ulei și MQL
Pentru găuri de filetare

Avantajele Dvs.

Productivitate ridicată în diferite materiale
Ghidare rapidă în gaură datorită fațetelor situate aproape de vârf
Precizie de poziționare foarte bună datorită noii geometrii la vârf
Utilizare universală

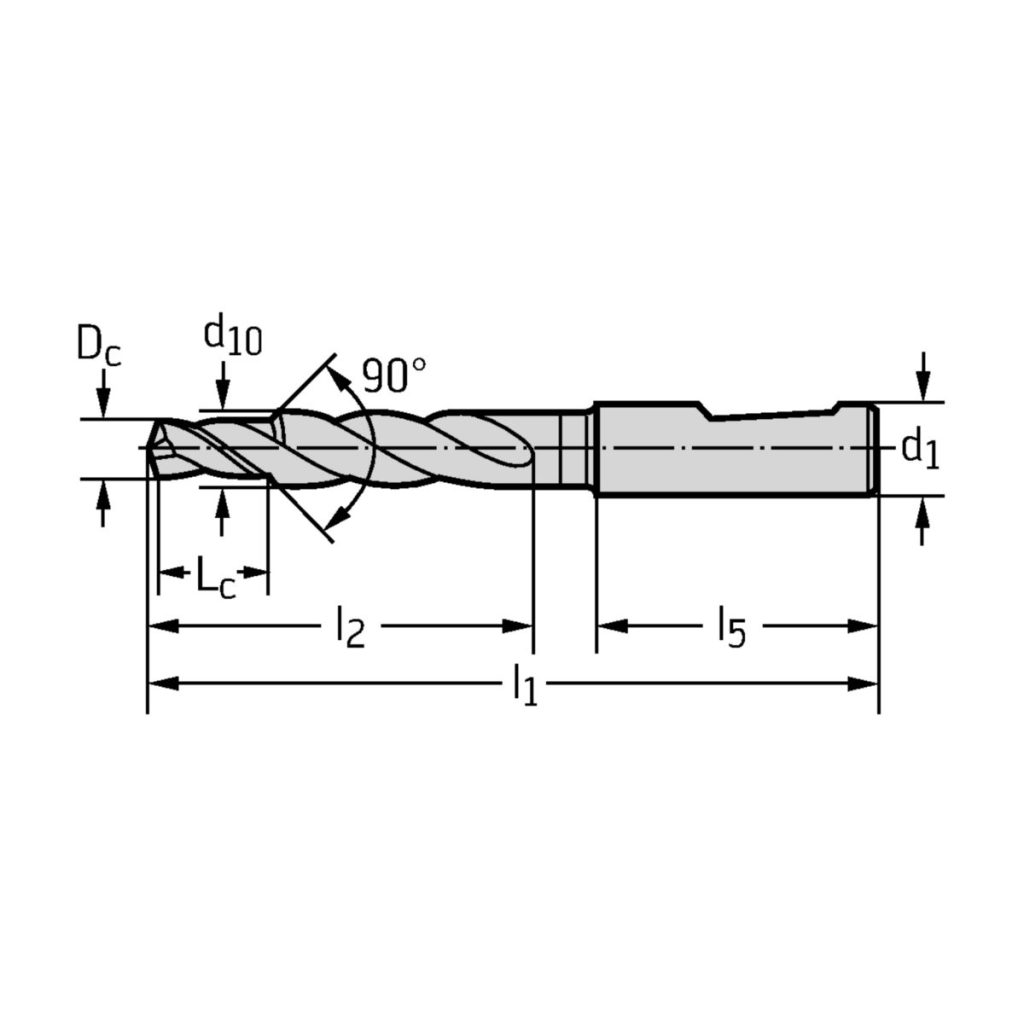

DenumireDescriereValoareUnitate
D<sub>c</sub>Diametrul muchiei așchietoare12,5mm
d<sub>10</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul cozii16mm
Pentru filetPentru filetM 14 X 1,5
l<sub>2</sub>Lungime canal65mm
l<sub>5</sub>Lungime coadă48mm
l<sub>1</sub>Lungimea totală115mm
CodificareCodificare sculăDC260-03-12.500F0-WJ30ET
L<sub>c</sub>Lungime treaptă35mm
