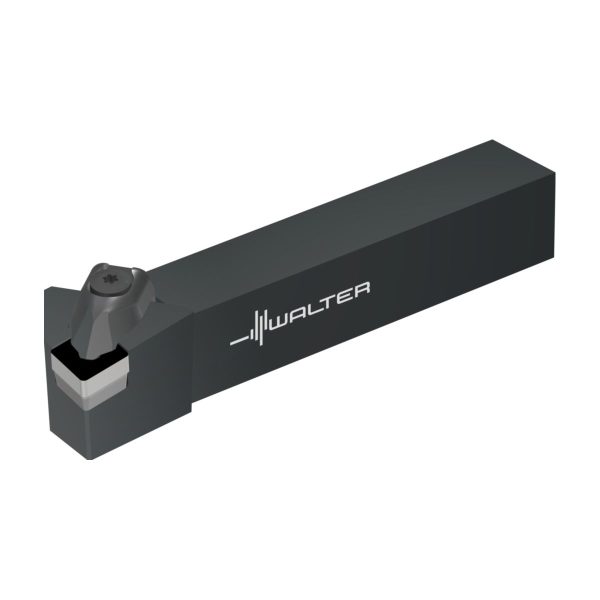

Sculă cu coadă – fixare rigidă DCLNR3232P19-DCLNR3232P19-0442213913
Sculă cu coadă – fixare rigidă DCLNR3232P19-DCLNR3232P19-0442213913

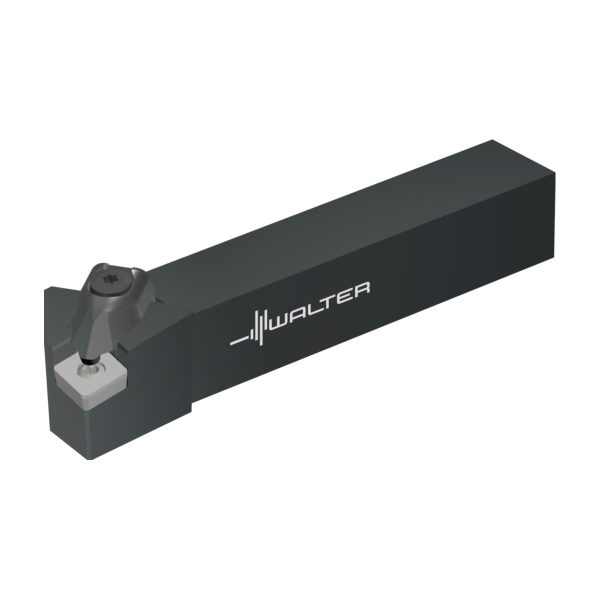

Sculă cu coadă – fixare rigidă - DCLNR123C - imagine 2
Sculă cu coadă – fixare rigidă - DCLNR123C - imagine 3

Sculă cu coadă – fixare rigidă – DCLNR123C

Sculă cu coadă – fixare rigidă DCLNR3232P19-DCLNR3232P19-0442213913 Sculă cu coadă – fixare rigidă – DCLNR103A
Sculă cu coadă – fixare rigidă DCLNL3232P19-DCLNL3232P19-0442212913 Sculă cu coadă – fixare rigidă – DCLNL103A

637,01 lei fără TVA - 770,78 lei cu TVA

Numărul articolului: 6347702Familie produs: D10NK SKU: DCLNR123C UPC: 0690474913 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,388 kg
Dimensiuni 130 × 37 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 95°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare25,4mm
A2
Lățime funcțională25,4mm
A3
Lungime funcțională127mm
A4
Înălțime de funcționare127mm
B3
Lungime în consolă127mm
B5
Cantitate rezerve de reascuțire127mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii2
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii19,05mm
C5
Lățimea cozii19,05mm
D7
Masă (greutate)0,388kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-6°
F1
Sensul de așchiereR
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolDCLNR123C
J22
Codificare produs633
J3
Siglă companieW
J42
Codificare plăcuță amovibilăCNMG 322
J6
Codare loc de separare pe partea mașiniiVKT01B1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă127mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire127mm
DenumireDescriereValoareUnitate
B
Lățimea cozii19,05mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1212
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal-6°
H
Înălțimea cozii19,05mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare19,05mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac95°
LAMS
Unghi de înclinare-6°
LF
Lungime funcțională127mm
MIID
Codificare plăcuță amovibilăCNMG 322
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire127mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeC
SSC
Insert seat size code9
TSYCISO
Identificator imagineDCLNR-ISO-AUSSEN-INCH
WF
Lățime funcțională25,4mm
WT
Masă (greutate)0,388kg
XYWD
xyw plane distance-127mm
XZWD
xzw plane distance19,05mm
YZWD
yzw plane distance-25,4mm

Descriere

Sculă cu coadă – fixare rigidă DCLN • Walter Turn • inch • Coadă cu secțiune pătrată • κ=95° • Dreapta • 19x19mm • plăcuță rombică • CN .. 0903 ..

Descriere unealtă

Sculă cu coadă Walter Turn cu strângere rigidă (D)
Stabilitate maximă datorită strângerii tridimensionale
Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii

Domenii de utilizare

Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte

Avantajele Dvs.

Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Şurubul de strângere poate fi acționat de sus și de jos la utilizarea deasupra capului
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
Fiabilitate ridicată datorită plăcuțelor amovibile stabile negative în combinație cu strângerea rigidă
Fiabilitate ridicată datorită plăcuțelor amovibile negative stabile

DenumireDescriereValoareUnitate
bLățimea cozii0,75inch
γUnghi de degajare ortogonal-6°
h = h<sub>1</sub>Înălțimea cozii0,75inch
λ<sub>s</sub>Unghi de înclinare-6°
l<sub>1</sub>Lungimea totală5inch
l<sub>4</sub>Lungime în consolă0,978inch
CodificareCodificare sculăDCLNR123C
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileCN .. 0903 ..
TipPlăcuțe amovibile posibileCN .. 32 ..
fLățimea funcțională1inch
