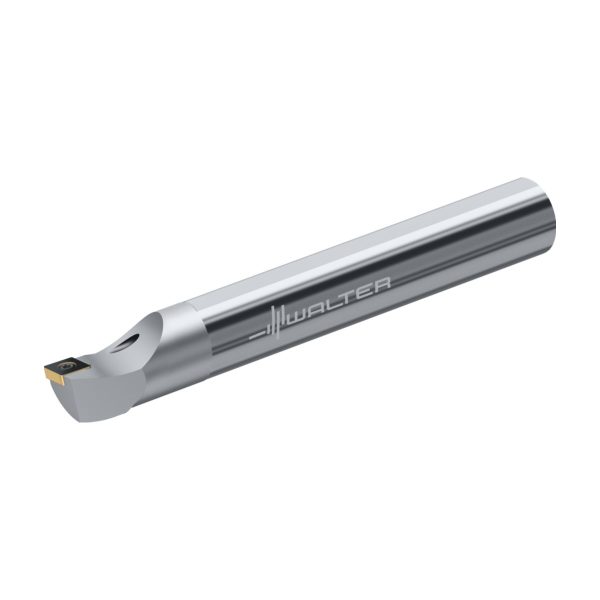

Bară pentru strunjire interioară – fixare cu șuruburi – E06M-SCLPL2
1.959,20 lei fără TVA - 2.370,63 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,136 kg |
|---|---|
| Dimensiuni | 155 × 23 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 6,35 | mm |
A2 | Lățime funcțională | 6,35 | mm |
A3 | Lungime funcțională | 152,4 | mm |
A4 | Înălțime de funcționare | 12,2 | mm |
A6 | Diametrul minim al găurii | 12,2 | mm |
B3 | Lungime în consolă | 152,4 | mm |
B5 | Cantitate rezerve de reascuțire | 152,4 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 22 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 375 | |
C3 | Diametru de prindere, pe partea mașinii | 9,525 | mm |
C4 | Înălțimea cozii | 9,119 | mm |
D7 | Masă (greutate) | 0,134 | kg |
E1 | Unghiul de atac | 95 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
E4 | Unghi de degajare ortogonal | 4 | ° |
E5 | Unghi de înclinare | -7 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | E06M-SCLPL2 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$CP0602003****** | |
J42 | Codificare plăcuță amovibilă | CPMT 2(1.5)1 | |
J6 | Codare loc de separare pe partea mașinii | ZYL22R3750$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
LPR | Lungime în consolă | 152,4 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL22R3750$$$$ | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CW | Lungimea muchiei așchietoare | 6,4 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 375 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 9,119 | mm |
IIC | Codare loc de separare plăcuță amovibilă | ||
MIID | Codificare plăcuță amovibilă | CPMT 2(1.5)1 | |
SSC | Insert seat size code | 6 |
Inserții de strunjire Rombice pozitive 80° – CPMW060204-RK6 WKK20SSKU: CPMW060204-RK6 WKK20S72,37 lei fără TVA - 87,57 lei cu TVA- Inserții de strunjire PCD – rombice pozitive 80° – CPGW060204FS-1 WDN10SKU: CPGW060204FS-1 WDN10402,55 lei fără TVA - 487,09 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060208-MK4 WKK20SSKU: CPMT060208-MK4 WKK20S72,37 lei fără TVA - 87,57 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060204-FP4 WPP10GSKU: CPMT060204-FP4 WPP10G74,46 lei fără TVA - 90,10 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060204-FM4 WSM20SSKU: CPMT060204-FM4 WSM20S72,37 lei fără TVA - 87,57 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060204-FM4 WMP20SSKU: CPMT060204-FM4 WMP20S74,46 lei fără TVA - 90,10 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060204-MM4 WSM20SSKU: CPMT060204-MM4 WSM20S72,37 lei fără TVA - 87,57 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060208-MM4 WSM20SSKU: CPMT060208-MM4 WSM20S72,37 lei fără TVA - 87,57 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060204-MP4 WPP20GSKU: CPMT060204-MP4 WPP20G74,46 lei fără TVA - 90,10 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPMT060208-MP4 WPP20GSKU: CPMT060208-MP4 WPP20G74,46 lei fără TVA - 90,10 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060204-MP4 WPP20GSKU: CPGT060204-MP4 WPP20G134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060204-MP4 WPP10GSKU: CPGT060204-MP4 WPP10G134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060208-MK4 WKK20SSKU: CPGT060208-MK4 WKK20S130,18 lei fără TVA - 157,52 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060204-MK4 WKK20SSKU: CPGT060204-MK4 WKK20S130,18 lei fără TVA - 157,52 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060201-MM4 WSM01SKU: CPGT060201-MM4 WSM01134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060202-MM4 WSM01SKU: CPGT060202-MM4 WSM01134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060204-MM4 WSM01SKU: CPGT060204-MM4 WSM01134,36 lei fără TVA - 162,58 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060204-MM4 WSM20SSKU: CPGT060204-MM4 WSM20S130,18 lei fără TVA - 157,52 lei cu TVA
- Inserții de strunjire Rombice pozitive de 80° – CPGT060208-MM4 WSM01SKU: CPGT060208-MM4 WSM01134,36 lei fără TVA - 162,58 lei cu TVA
- Şuruburi cu cap – FS2066SKU: FS206627,14 lei fără TVA - 32,84 lei cu TVA
- Cheie – FS1490SKU: FS149040,15 lei fără TVA - 48,58 lei cu TVA
Descriere
Bară pentru strunjire interioară – fixare cu șuruburi E…-SCLP • Walter Turn • inch • Coadă cilindrică cu suprafață de strângere • Stânga • 10mm • plăcuță rombică • CP .. 0602 ..
Domenii de utilizare
Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

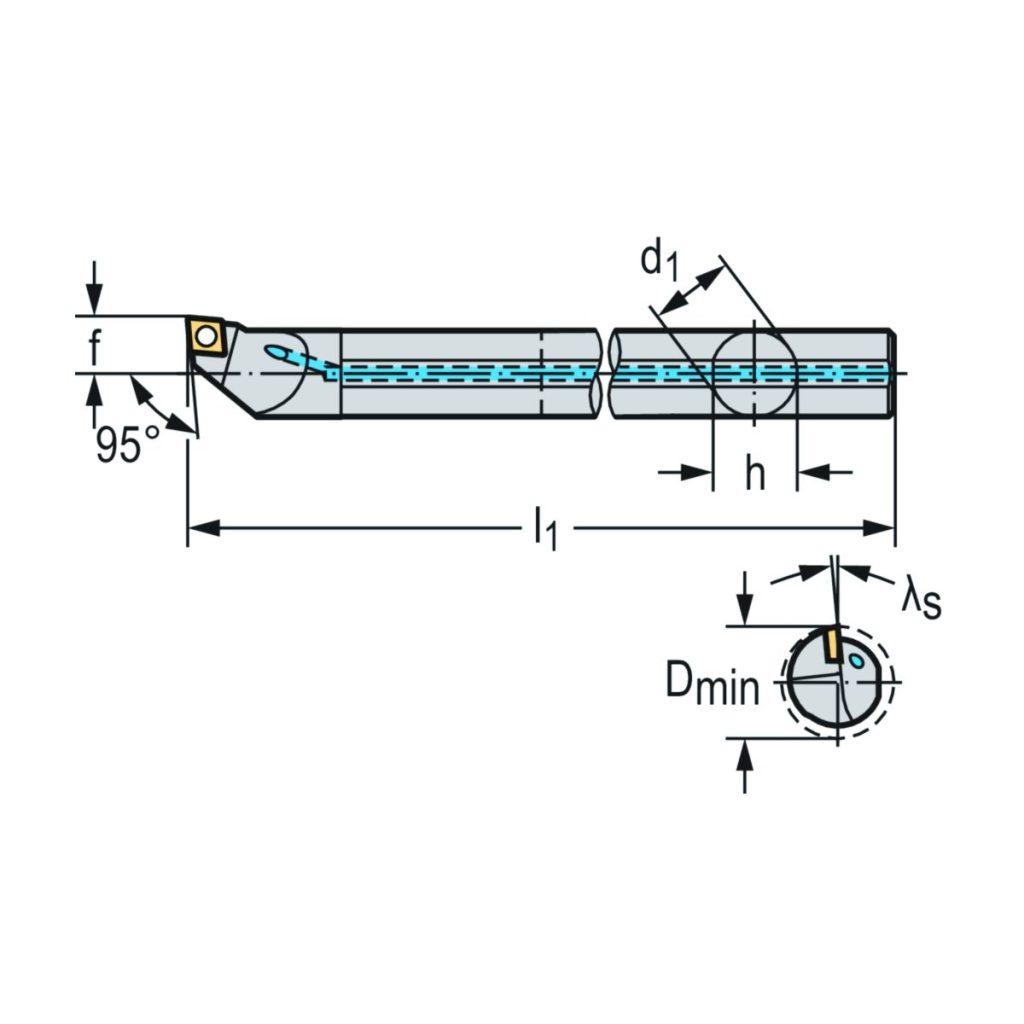

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 0,375 | inch |
| D<sub>min</sub> | Diametrul minim | 0,48 | inch |
| γ | Unghi de degajare ortogonal | 4 | ° |
| λ<sub>s</sub> | Unghi de înclinare | -7 | ° |
| l<sub>1</sub> | Lungimea funcțională | 6 | inch |
| Codificare | Codificare sculă | E06M-SCLPL2 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 6 | |
| Tip | Plăcuțe amovibile posibile | CP .. 0602 .. | |
| Tip | Plăcuțe amovibile posibile | CP .. 2(1.5) .. | |
| f | Lățimea funcțională | 0,25 | inch |
