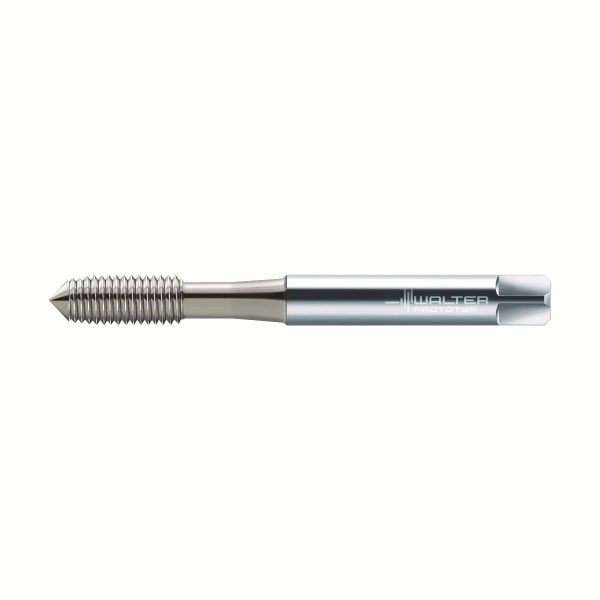

Tarozi de deformare din HSS-E pentru mașini – E2061604-M2.5
360,79 lei fără TVA - 436,56 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,004 kg |
|---|---|
| Dimensiuni | 82 × 9 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Codificare filet, exterior | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Filetare prin deformare plastică |
| group_name_7 | Tarozi deformare HSS-E (-PM) pentru maşini ISO2/6H |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 2,5 | mm |
A21 | Diametrul nominal al filetului, metric | 2,5 | mm |
A25 | Codificare filet, exterior | M 2.5 | |
A3 | Pasul filetului | 6HX | mm |
A5 | Clasă de toleranță a filetului | 6HX | |
A6 | Diametru con de atac | 2,25 | mm |
A9 | Diametrul gâtului | 2 | mm |
B1 | Lungimea filetului | 8 | mm |
B2 | Lungime utilă | 14 | mm |
B3 | Cantitate rezerve de reascuțire | 51,14 | mm |
B4 | Lungimea conului de atac | 1,58 | mm |
BLD | Identificator imagine | ||
C12 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 28 | |
C3 | Diametru de prindere, pe partea mașinii | 2,8 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 21 | mm |
D1 | Număr de muchii așchietoare | 3 | |
D7 | Masă (greutate) | 0,004 | kg |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 4 | |
G3 | Formă de con de atac | C | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | CRN | |
J1 | Standard | DIN 2174 | |
J21 | Număr articol | E2061604-M2.5 | |
J22 | Codificare produs | 278 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21F2800h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Procedee de prelucrare | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 31,14 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21F2800h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | CRN | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | F | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 28 | |
DN | Diametrul gâtului | mm | mm |
FMT | Form type machine side | EXT | |
GEP | Elemente de ghidare | 0 | |
GRADE | Denumire sort de la producător | CRN | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 50 | mm |
LS | Lungime coadă | 21 | mm |
LSC | Lungime gaură de fixare | 20 | mm |
LU | Lungime utilă | 14 | mm |
NOF | Număr de muchii așchietoare | 3 | |
OAL | Cantitate rezerve de reascuțire | 51,14 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | DIN 2174 | |
TCTR | Clasă de toleranță a filetului | 6HX | |
TD | Diametrul nominal al filetului, metric | 2,5 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | M | |
THL | Lungimea filetului | 8 | mm |
THSTS | Thread starts | 1 | |
TP | Pasul filetului | 0,45 | mm |
TSYC | Identificator imagine | E2061604 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 4 | |
ULDR | Usable length diameter ratio | 2 | |
WT | Masă (greutate) | 0,004 | kg |
XYWD | xyw plane distance | -50 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Adaptor pentru filetare sincronă – AB035-W25-ER11-052SKU: AB035-W25-ER11-0525.406,53 lei fără TVA - 6.541,90 lei cu TVA- Adaptor pentru filetare sincronă – AB035-J30-ER11-082SKU: AB035-J30-ER11-0825.283,41 lei fără TVA - 6.392,93 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C4-ER11-080SKU: AB035-C4-ER11-0805.315,53 lei fără TVA - 6.431,79 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 1835 B – A305.0.16.120.06SKU: A305.0.16.120.061.423,90 lei fără TVA - 1.722,92 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 1835 B – A305.0.16.180.06SKU: A305.0.16.180.061.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER11-075SKU: AB009-H63-ER11-075835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300.T18.030.06SKU: AK300.T18.030.061.761,14 lei fără TVA - 2.130,98 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300.T22.030.06SKU: AK300.T22.030.061.761,14 lei fără TVA - 2.130,98 lei cu TVA
- Bucșe elastice ER DIN 6499 – C330.06.030SKU: C330.06.030209,30 lei fără TVA - 253,25 lei cu TVA
Descriere
Tarozi de deformare din HSS-E pentru mașini • Protodyn® Eco LM • ≤2xD • M/6HX • DIN 2174° • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • CRN • M 2.5 • P=0,45mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 2,8 | mm |
| l<sub>1</sub> | Lungimea funcțională | 50 | mm |
| l<sub>9</sub> | lungime pătrat de antrenare | 5 | mm |
| l<sub>3</sub> | Lungime utilă | 14 | mm |
| N | Numărul de canale | 3 | |
| Codificare | Codificare sculă | E2061604-M2.5 | |
| D<sub>N</sub> | Dimensiunea filetului | M 2.5 | |
| L<sub>c</sub> | Lungimea firului | 8 | mm |
| P | Pasul filetului | 0,45 | mm |
| Lățimea de prindere | Lățimea de prindere | 2,1 | mm |
