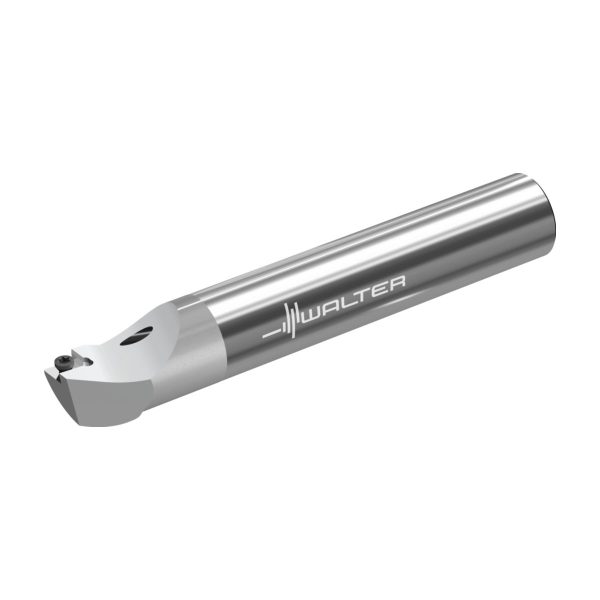

Bară pentru strunjire interioară – fixare cu șuruburi - E25T-SCLCL09-R - imagine 2

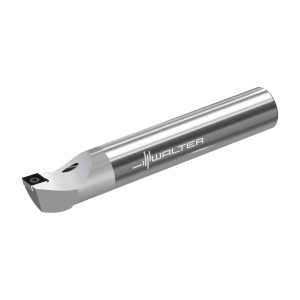

Bară pentru strunjire interioară – fixare cu șuruburi - E25T-SCLCL09-R - imagine 3

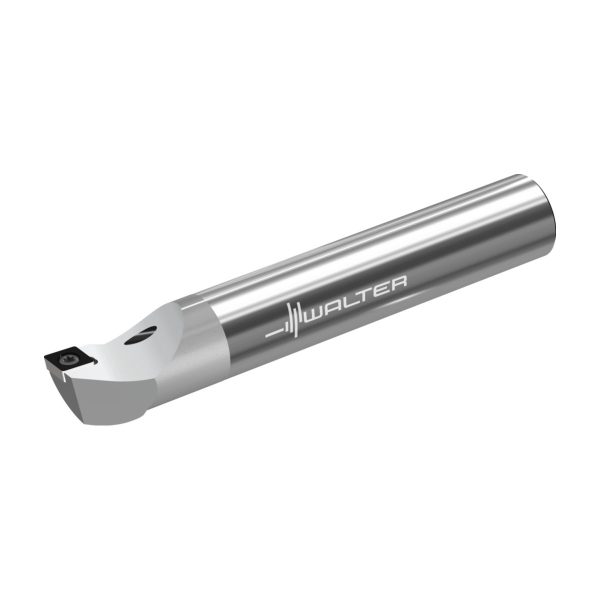

Bară pentru strunjire interioară – fixare cu șuruburi – E25T-SCLCL09-R

Bară pentru strunjire interioară – fixare cu șuruburi E16R-SCLCL09-R-E16R-SCLCL09-R-0585885921 Bară pentru strunjire interioară – fixare cu șuruburi – E20S-SCLCL09-R
Bară pentru strunjire interioară – fixare cu șuruburi E16R-SCLCL09-R-E16R-SCLCL09-R-0585885921 Bară pentru strunjire interioară – fixare cu șuruburi – E08K-SCLCL06-R

5.069,29 lei fără TVA - 6.133,84 lei cu TVA

Numărul articolului: 6344674Familie produs: D21PS SKU: E25T-SCLCL09-R UPC: 0690210921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,580 kg
Dimensiuni 275 × 35 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională270mm
A4
Înălțime de funcționare32mm
A6
Diametrul minim al găurii32mm
B3
Lungime în consolă270mm
B5
Cantitate rezerve de reascuțire270mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
D7
Masă (greutate)1,58kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-3°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolE25T-SCLCL09-R
J22
Codificare produs7124
J41
Codare loc de separare plăcuță amovibilăISO$CC09T3003******
J42
Codificare plăcuță amovibilăCCMT 09 T3 08
J6
Codare loc de separare pe partea mașiniiZYL01G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă270mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire270mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL01G2500$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare9,6mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii250
FMT
Form type machine sideEXT
IIC
Codare loc de separare plăcuță amovibilăISO$CC09T3003******
LS
Lungime coadămmmm
MIID
Codificare plăcuță amovibilăCCMT 09 T3 08
SSC
Insert seat size code9

Descriere

Bară pentru strunjire interioară – fixare cu șuruburi E…-SCLC…-R • Walter Turn • metric • coadă cilindrică • Stânga • 25mm • plăcuță rombică • CC .. 09T3 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Pentru plăcuțe amovibile cu formă de bază pozitivă
Bară de strunjire Walter Turn (coadă rotundă) cu strângere cu șurub (S)

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare25mm
D<sub>min</sub>Diametrul minim32mm
γUnghi de degajare ortogonal0°
λ<sub>s</sub>Unghi de înclinare-3°
l<sub>1</sub>Lungimea funcțională270mm
CodificareCodificare sculăE25T-SCLCL09-R
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileCC .. 09T3 ..
fLățimea funcțională17mm
