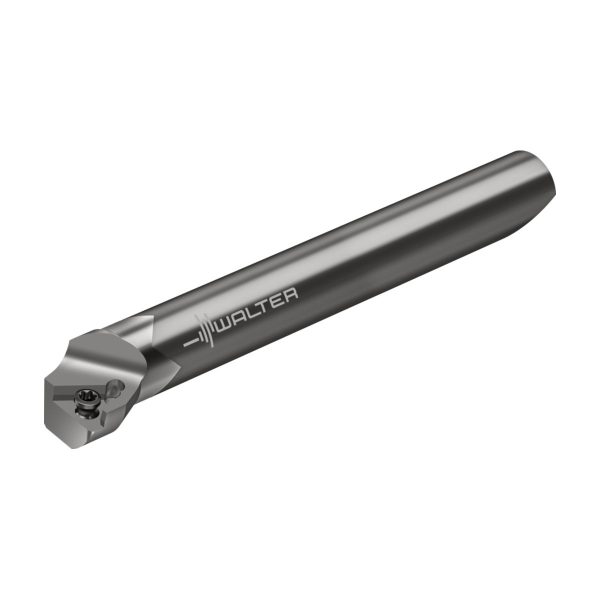

Bare de strunjire pentru Precision XT cu plăcuțe amovibile – EB710.TC06
1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,041 kg |
|---|---|
| Dimensiuni | 100 × 15 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Tip unealtă | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5110 Dc = 1–20 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 6 | mm |
A2 | Lățime funcțională | 6 | mm |
A3 | Lungime funcțională | 66,25 | mm |
A4 | Înălțime de funcționare | 12 | mm |
A6 | Diametrul minim al găurii | 12 | mm |
B3 | Lungime în consolă | 41 | mm |
B5 | Cantitate rezerve de reascuțire | 67,5 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 54 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 80 | |
C3 | Diametru de prindere, pe partea mașinii | 8 | mm |
D7 | Masă (greutate) | 0,041 | kg |
E1 | Unghiul de atac | 92 | ° |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | -8 | ° |
F1 | Sensul de așchiere | R | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | EB710.TC06 | |
J22 | Codificare produs | 8006 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC06T1003****04 | |
J6 | Codare loc de separare pe partea mașinii | ZYL54F8000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BAB | |
LPR | Lungime în consolă | 41 | mm |
NECK_LENGTH | Lungime gât | 40 | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,041 | kg |
Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FN2 WN10SKU: TCGT06T104-FN2 WN1093,25 lei fără TVA - 112,83 lei cu TVA- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T101-FN2 WNN10SKU: TCGT06T101-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T102-FN2 WNN10SKU: TCGT06T102-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FN2 WNN10SKU: TCGT06T104-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T101-FM2 WSM21SKU: TCGT06T101-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T102-FM2 WSM21SKU: TCGT06T102-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FM2 WSM21SKU: TCGT06T104-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FM2 WSM01SKU: TCGT06T104-FM2 WSM01126,87 lei fără TVA - 153,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104M-FP2 WEP10CSKU: TCGT06T104M-FP2 WEP10C96,14 lei fără TVA - 116,33 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T102-FM4 WSM21SKU: TCMT06T102-FM4 WSM2173,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FM4 WSM21SKU: TCMT06T104-FM4 WSM2173,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T102-FP4 WPP20GSKU: TCMT06T102-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FP4 WEP10CSKU: TCMT06T104-FP4 WEP10C57,12 lei fără TVA - 69,12 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FP4 WPP20GSKU: TCMT06T104-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBH10SKU: TCGW06T104TS-1 WBH10308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBK20SKU: TCGW06T104TS-1 WBK20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBK20SKU: TCGW06T102TS-1 WBK20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBH20SKU: TCGW06T102TS-1 WBH20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBH20SKU: TCGW06T104TS-1 WBH20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBH10SKU: TCGW06T102TS-1 WBH10308,33 lei fără TVA - 373,08 lei cu TVA
- Lărgitor de precizie – corp de bază – B5110-010-014-T28-BSKU: B5110-010-014-T28-B5.626,00 lei fără TVA - 6.807,46 lei cu TVA
- Lărgitor de precizie – corp de bază – B5110-010-014-N3-BSKU: B5110-010-014-N3-B5.626,00 lei fără TVA - 6.807,46 lei cu TVA
- Lărgitor de precizie – corp de bază – B5110-010-014-C3-BSKU: B5110-010-014-C3-B5.626,00 lei fără TVA - 6.807,46 lei cu TVA
- Şuruburi cu cap – FS2626SKU: FS262625,37 lei fără TVA - 30,70 lei cu TVA
Descriere
Bare de strunjire pentru Precision XT cu plăcuțe amovibile EB700 • Dc min=12mm • TC .. 06T1 ..
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 8 | mm |
| D<sub>c min</sub> | Diametrul minim de tăiere | 12 | mm |
| l<sub>12</sub> | Lungimea funcțională | 66,3 | mm |
| l<sub>1</sub> | Lungimea totală | 67,5 | mm |
| l<sub>5</sub> | Lungimea de prindere | 26.5 | |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 41 | mm |
| Codificare | Codificare sculă | EB710.TC06 | |
| Tip | Plăcuțe amovibile posibile | TC .. 06T1 .. | |
| f | Lățimea funcțională | 6 | mm |
