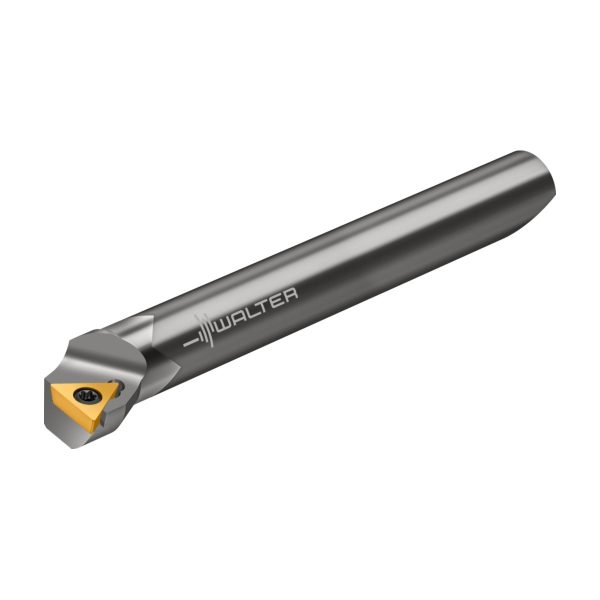

Bare de strunjire pentru Precision XT cu plăcuțe amovibile – EB711.TC09
1.530,96 lei fără TVA - 1.852,46 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,067 kg |
|---|---|
| Dimensiuni | 100 × 15 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Tip unealtă | |
| group_name_2 | Lărgire şi lărgire de precizie |
| group_name_7 | B5110 Dc = 1–20 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 7 | mm |
A2 | Lățime funcțională | 7 | mm |
A3 | Lungime funcțională | 76,25 | mm |
A4 | Înălțime de funcționare | 14 | mm |
A6 | Diametrul minim al găurii | 14 | mm |
B3 | Lungime în consolă | 51 | mm |
B5 | Cantitate rezerve de reascuțire | 77,5 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 54 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 100 | |
C3 | Diametru de prindere, pe partea mașinii | 10 | mm |
D7 | Masă (greutate) | 0,067 | kg |
E1 | Unghiul de atac | 92 | ° |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | -8 | ° |
F1 | Sensul de așchiere | R | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | EB711.TC09 | |
J22 | Codificare produs | 8006 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC0902003****04 | |
J6 | Codare loc de separare pe partea mașinii | ZYL54G1000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | BAB | |
LPR | Lungime în consolă | 51 | mm |
NECK_LENGTH | Lungime gât | 50 | |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,067 | kg |
Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW090204FS-9 WDN10SKU: TCGW090204FS-9 WDN10706,60 lei fără TVA - 854,99 lei cu TVA- Inserții de strunjire PCD – triunghiulare pozitive de 60° – TCGW090204FS-1 WDN10SKU: TCGW090204FS-1 WDN10442,69 lei fără TVA - 535,65 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-FN2 WN10SKU: TCGT090204-FN2 WN1093,25 lei fără TVA - 112,83 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-MP4 WPP20GSKU: TCGT090204-MP4 WPP20G126,87 lei fără TVA - 153,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090202-FN2 WNN10SKU: TCGT090202-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-FN2 WNN10SKU: TCGT090204-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-MM4 WSM20SSKU: TCGT090204-MM4 WSM20S123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090202-FM2 WSM20SSKU: TCGT090202-FM2 WSM20S123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204-FM2 WSM20SSKU: TCGT090204-FM2 WSM20S123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT090204M-FP2 WEP10CSKU: TCGT090204M-FP2 WEP10C96,14 lei fără TVA - 116,33 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-MK4 WKK20SSKU: TCMT090204-MK4 WKK20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-RP4 WPP30GSKU: TCMT090204-RP4 WPP30G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-RP4 WPP20GSKU: TCMT090204-RP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-MK4 WKK10SSKU: TCMT090204-MK4 WKK10S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-RK4 WKK20SSKU: TCMT090204-RK4 WKK20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-MM4 WSM10SSKU: TCMT090204-MM4 WSM10S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-MM4 WSM20SSKU: TCMT090204-MM4 WSM20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FM4 WSM10SSKU: TCMT090202-FM4 WSM10S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FM4 WSM20SSKU: TCMT090202-FM4 WSM20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FM4 WSM10SSKU: TCMT090204-FM4 WSM10S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FM4 WSM20SSKU: TCMT090204-FM4 WSM20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-RM4 WSM30SSKU: TCMT090204-RM4 WSM30S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-RM4 WSM20SSKU: TCMT090204-RM4 WSM20S73,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-MP4 WPP20GSKU: TCMT090204-MP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090202-FP4 WPP20GSKU: TCMT090202-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FP4 WPP20GSKU: TCMT090204-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FP4 WPP10GSKU: TCMT090204-FP4 WPP10G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT090204-FP4 WEP10CSKU: TCMT090204-FP4 WEP10C57,12 lei fără TVA - 69,12 lei cu TVA
- Lărgitor de precizie – corp de bază – B5110-014-020-T36-BSKU: B5110-014-020-T36-B5.626,00 lei fără TVA - 6.807,46 lei cu TVA
- Lărgitor de precizie – corp de bază – B5110-014-020-C4-BSKU: B5110-014-020-C4-B5.626,00 lei fără TVA - 6.807,46 lei cu TVA
- Lărgitor de precizie – corp de bază – B5110-014-020-N4-BSKU: B5110-014-020-N4-B5.626,00 lei fără TVA - 6.807,46 lei cu TVA
- Şuruburi cu cap – FS2627SKU: FS262725,37 lei fără TVA - 30,70 lei cu TVA
Descriere
Bare de strunjire pentru Precision XT cu plăcuțe amovibile EB700 • Dc min=14mm • TC .. 0902 ..

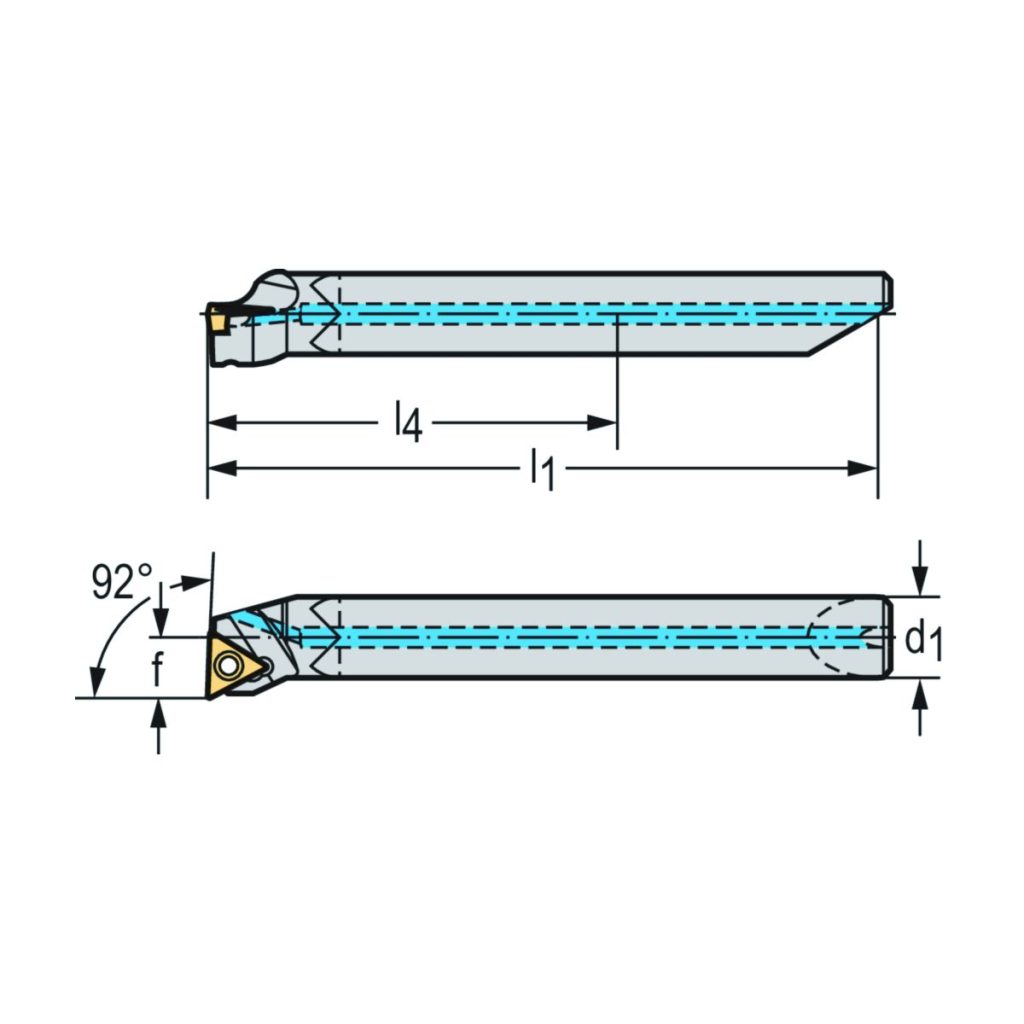

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 10 | mm |
| D<sub>c min</sub> | Diametrul minim de tăiere | 14 | mm |
| l<sub>12</sub> | Lungimea funcțională | 76,3 | mm |
| l<sub>1</sub> | Lungimea totală | 77,5 | mm |
| l<sub>5</sub> | Lungimea de prindere | 26.5 | |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 51 | mm |
| Codificare | Codificare sculă | EB711.TC09 | |
| Tip | Plăcuțe amovibile posibile | TC .. 0902 .. | |
| f | Lățimea funcțională | 7 | mm |
