| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Codificare | Codificare sculă | EB718 |
Descriere

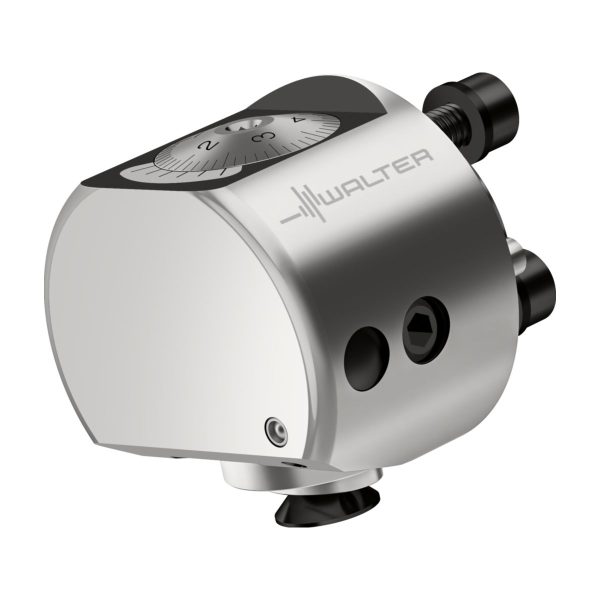

Precision XT – suport pentru casetă EB700
Informații suplimentare
| Greutate | 0,580 kg |
|---|---|
| Dimensiuni | 90 × 70 mm |
| Domeniu de utilizare | |
| Lungime funcţională_B71 | |
| Coadă, pe partea mașinii_C11 | |
| Tip unealtă | |
| group_name_2 | |
| group_name_7 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B71 | Lungime funcțională | 13 | |
BLD | Identificator imagine | 13 | |
C11 | Coadă, pe partea mașinii | CCB | |
C12 | Formă adaptor, pe partea mașinii | 8 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 340 | |
D7 | Masă (greutate) | 0,529 | kg |
D9 | Ajustabilitate | 0 | |
D93 | Increment de corecție axial | 0,001 | |
D95 | Increment de corecție radial | 0,001 | |
F1 | Sensul de așchiere | ||
H22 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J21 | Număr articol | EB718 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | CCB02C0030**** | |
J6 | Codare loc de separare pe partea mașinii | CCB02C0340$$$$ | |
NSM | Număr standard caracteristică | DIN4000-84 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 2 | |
CCMS | Codare loc de separare pe partea mașinii | CCB02C0340$$$$ | |
CCTMS | Coadă, pe partea mașinii | CCB | |
CP | Coolant pressure | 70 | MPa |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 0 | mm |
IH | Execuție plăcuță așchietoare | R | |
LF | Lungime funcțională | mm | mm |
OAH | Înălțime totală | 50 | mm |
OAL | Cantitate rezerve de reascuțire | 44 | mm |
TSYCISO | Identificator imagine | EB700-FB-CAR-HOLDER | |
WF | Lățime funcțională | 17,5 | mm |
WT | Masă (greutate) | 0,529 | kg |
FS2649 – Inel de siguranțăSKU: FS2649- FS2646 – Şuruburi cu capSKU: FS2646
- FS2630 – Şuruburi fără capSKU: FS2630
- FS2657 – IneleSKU: FS2657
