Freze cilindro-frontale elicoidale brazate – F1678.W.040.Z06.63.K
3.998,69 lei fără TVA - 4.838,41 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,013 kg |
|---|---|
| Dimensiuni | 154 × 50 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Tip unealtă | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Freze cilindro-frontale elicoidale brazate F1678 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 37,5 | mm |
A5 | Diametrul gâtului | 37,5 | mm |
B2 | Lungimea muchiei așchietoare, max. | 63 | mm |
B3 | Lungime în consolă | 84 | mm |
B4 | Lungime utilă | 84 | mm |
B5 | Cantitate rezerve de reascuțire | 145 | mm |
B6 | Lungime cap | 84 | mm |
B71 | Lungime funcțională | 109 | mm |
B9 | Lungime gât | 84 | |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 60 | mm |
D6 | Turație, maximă | 8000 | 1/min |
D7 | Masă (greutate) | 0,973 | kg |
E2 | Unghi de degajare lateral | 5 | ° |
E3 | Unghi axial de așchiere | 25 | ° |
E4 | Unghi de plonjare, max. | 1,5 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 25 | ° |
G3 | Unghi fațetă de protecție | 45 | ° |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | WKM | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | unbeschichtet | |
J1 | Standard | ISO3338-2 | |
J11 | Număr standard sub formă de litere | WE | |
J21 | Număr standard sub formă de litere | F1678.W.040.Z06.63.K | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL10G3200h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 63 | mm |
BD | Diametrul corpului | 32 | mm |
BMC | Execuția sculei | S | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | ZYL10G3200h$06 | |
CHW | Lățime fațetă de colț | 0,8 | mm |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CP | Coolant pressure | MPa | MPa |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 40 | mm |
DN | Diametrul gâtului | 37,5 | mm |
FHA | Unghiul elicei | 25 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 5 | ° |
GAMP | Unghi axial de așchiere | 25 | ° |
GRADE | Denumire sort de la producător | WKM | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
KCH | Unghi fațetă de protecție | 45 | ° |
LF | Lungime funcțională | 109 | mm |
LS | Lungime coadă | 60 | mm |
LSC | Lungime gaură de fixare | 60 | mm |
LU | Lungime utilă | 84 | mm |
OAL | Cantitate rezerve de reascuțire | 145 | mm |
OHX | Lungime în consolă | 84 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 1,5 | ° |
RPMX | Turație, maximă | 8000 | 1/min |
TSYC | Identificator imagine | F1678-W | |
ULDR | Usable length diameter ratio | 2,1 | |
WT | Masă (greutate) | 0,973 | kg |
XYWD | xyw plane distance | -145 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Mandrină hidraulică de expansiune ASME B5.50 – AB016.K50-P32-081SKU: AB016.K50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA- Mandrină hidraulică cu expansiune MAS-BT JIS B 6339 – AB016-J50-P32-090SKU: AB016-J50-P32-0902.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69871 AD/B – AB016-S50-P32-081SKU: AB016-S50-P32-0812.821,03 lei fără TVA - 3.413,45 lei cu TVA
- Mandrină hidraulică cu expansiune DIN 69893-1 A – AB016-H100-P32-100SKU: AB016-H100-P32-1003.077,98 lei fără TVA - 3.724,36 lei cu TVA
- Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor cu coadă Weldon – C6-391.20-32 090SKU: C6-391.20-32 0902.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor cu coadă Weldon – C8-391.20-32 080SKU: C8-391.20-32 0802.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-100SKU: AB044-H100-W32-1001.172,31 lei fără TVA - 1.418,50 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H100-W32-160SKU: AB044-H100-W32-1601.327,54 lei fără TVA - 1.606,32 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-110SKU: AB044-H63-W32-110942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69893-1 A – AB044-H63-W32-160SKU: AB044-H63-W32-160942,13 lei fără TVA - 1.139,98 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-100SKU: AB044-S40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S40-W32-120SKU: AB044-S40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-100SKU: AB044-S50-W32-1001.070,60 lei fără TVA - 1.295,43 lei cu TVA
- Adaptor Weldon DIN 69871 AD/B – AB044-S50-W32-160SKU: AB044-S50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-100SKU: AB044-J40-W32-100685,18 lei fără TVA - 829,07 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-120SKU: AB044-J40-W32-120776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J40-W32-160SKU: AB044-J40-W32-160776,19 lei fără TVA - 939,19 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-105SKU: AB044-J50-W32-1051.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor Weldon MAS-BT JIS B 6339 – AB044-J50-W32-160SKU: AB044-J50-W32-1601.215,13 lei fără TVA - 1.470,31 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.63.079.32.EXSKU: A170M.0.63.079.32.EX3.886,28 lei fără TVA - 4.702,40 lei cu TVA
- Adaptor pentru manșon excentric – A170M.0.80.079.32.EXSKU: A170M.0.80.079.32.EX4.255,64 lei fără TVA - 5.149,32 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.63.085.32SKU: A170M.0.63.085.322.082,32 lei fără TVA - 2.519,61 lei cu TVA
- Adaptor cu coadă Weldon – A170M.0.80.085.32SKU: A170M.0.80.085.322.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
Descriere

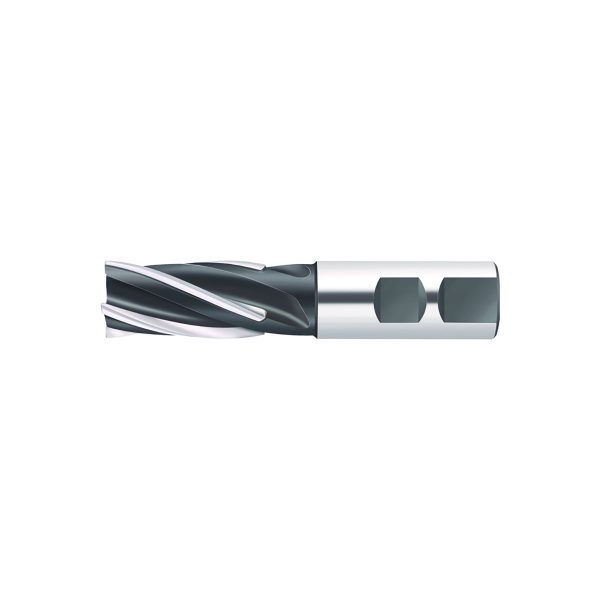

Freze cilindro-frontale elicoidale brazate F1678 • coadă DIN 1835 B • κ=90° • metric • Dc=40mm • Z=6

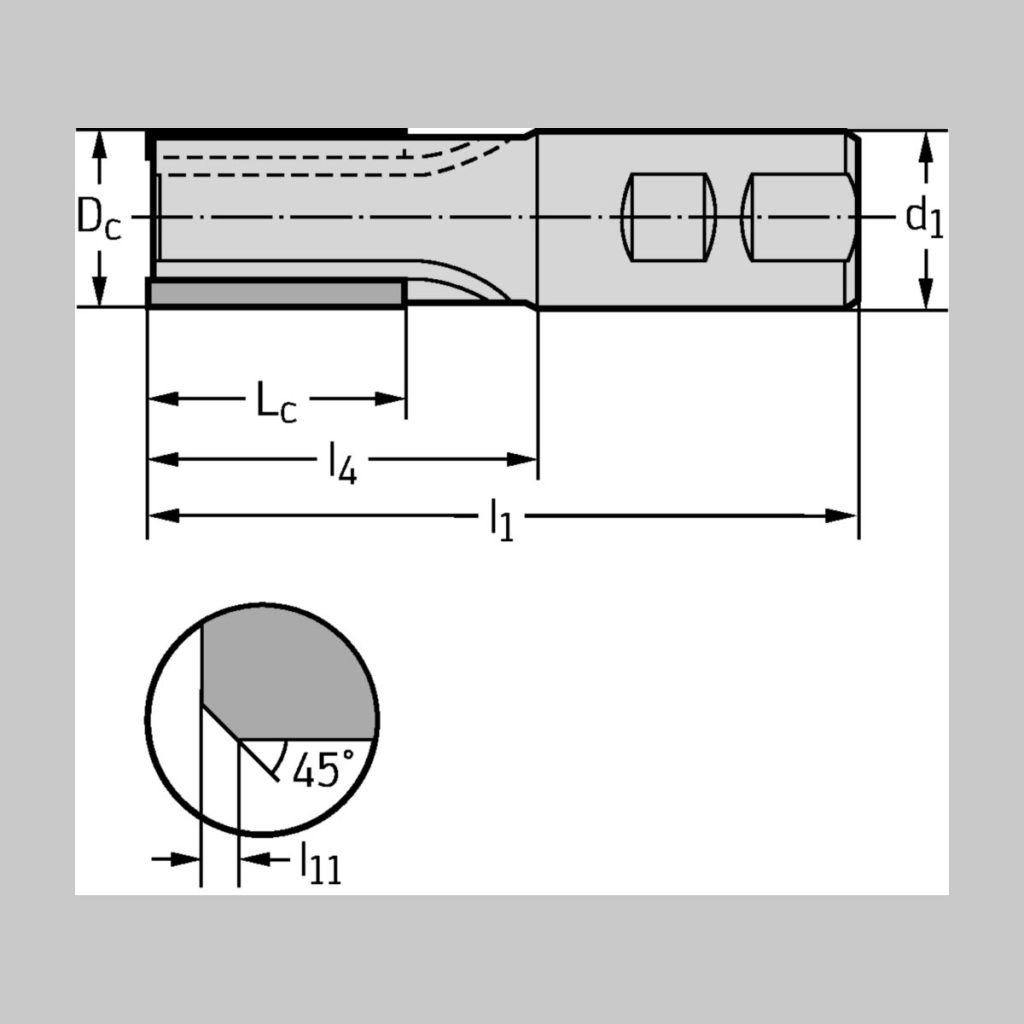

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 63 | mm |
| l<sub>11</sub> | Lungime fațetă de protecție | 0,8 | mm |
| D<sub>c js16</sub> | Diametrul muchiei așchietoare | 40 | mm |
| d<sub>1</sub> | Diametrul cozii | 32 | mm |
| l<sub>1</sub> | Lungimea totală | 145 | mm |
| l<sub>4</sub> | Lungimea funcțională | 84 | mm |
| Codificare | Codificare sculă | F1678.W.040.Z06.63.K | |
| Greutate | Greutatea | 0,97 | kg |
| Z | Numărul de dinți | 6 |
