Freze High-Feed – F2010.B.080.Z06.08.R755M

Freze de copiere cu plăcuțe rotunde M2471-063-B22-07-06-M2471-063-B22-07-06-0839968727 Freze de copiere cu plăcuțe rotunde – M2471-063-B22-07-06
Freze frontale F2010.B.250.Z16.09.R500M-F2010.B.250.Z16.09.R500M-0333798725 Freze High-Feed – F2010.B.100.Z07.08.R755M

6.123,83 lei fără TVA - 7.409,83 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 6835821Familie produs: F2010 SKU: F2010.B.080.Z06.08.R755M UPC: 0796739725 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,300 kg
Dimensiuni 130 × 100 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010 cu casetă FR755M pentru tipul de plăcuţă SD..1204
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)93mm
A2
Diametru muchie așchietoare 293mm
A3
Diametrul corpului78,1mm
A4
Diametrul butucului20mm
A5
Diametru de teșire, gaură de montaj20mm
B2
Adâncime de așchiere2mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj15mm
B71
Lungime funcțională50mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D4
Ajustabilitate0
D6
Turație, maximă67001/min
D7
Masă (greutate)1,3kg
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,3mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A6
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2010.B.080.Z06.08.R755M
J22
Codificare produs5163
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SD1204**3R*ZD**
J6
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.2mm
BD
Diametrul corpului78,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A6
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere11,4mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)69,93mm
DCX
Diametru muchie așchietoare 293mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă67001/min
SC
Insert shape codeS
TSYC
Identificator imagineF2010-B1-SD12-15(M4)
ULDR
Usable length diameter ratio3,06
WT
Masă (greutate)1,3kg
XYWD
xyw plane distance-50mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală6
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Descriere

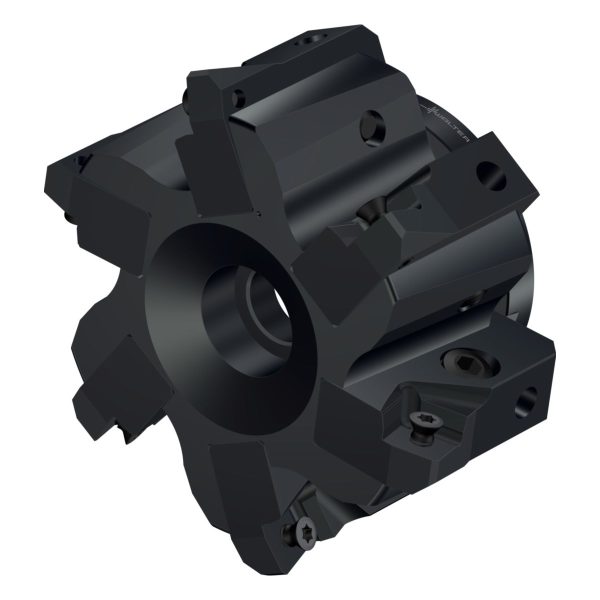

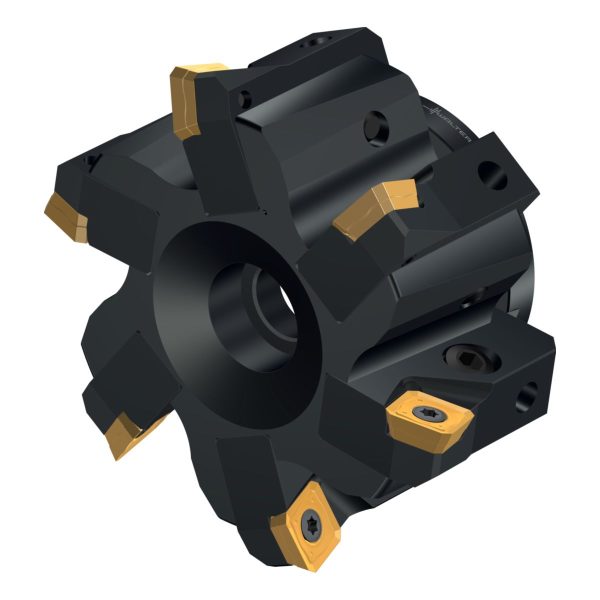

Freze High-Feed F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • metric • SD .. 1204 .. • Dc=70mm • Z=6

Descriere unealtă

Casete interschimbabile
Interfață cu alezaj
Bătaie axială reglabilă

Domenii de utilizare

Frezare cilindro-frontală, frontală sau High-Feed
Materiale din oțel, fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și aluminiu și metale neferoase
Domenii de utilizare: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Calitate înaltă a suprafeței la finisare datorită bătăii axiale reglabile
Flexibilitate înaltă datorită casetelor interschimbabile și gamei vaste de diametre

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare2mm
D<sub>c</sub>Diametrul muchiei așchietoare69,93mm
d<sub>1</sub>Diametrul de îmbinare27mm
D<sub>a</sub>Diametrul maxim de tăiere93mm
l<sub>4</sub>Lungimea funcțională50mm
CodificareCodificare sculăF2010.B.080.Z06.08.R755M
TipPlăcuțe amovibile posibileSD .. 1204 ..; SDMX1205ZDR
GreutateGreutatea1,3kg
ZNumărul de dinți6
Nr. PlăcuțeNumărul de plăcuțe amovibile6
