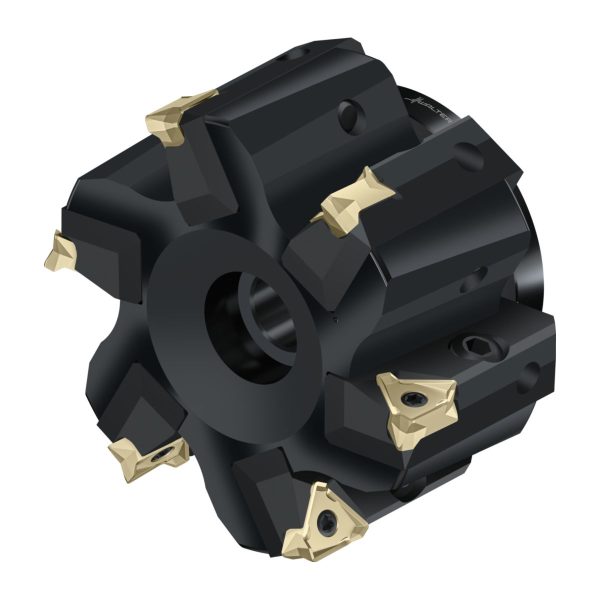

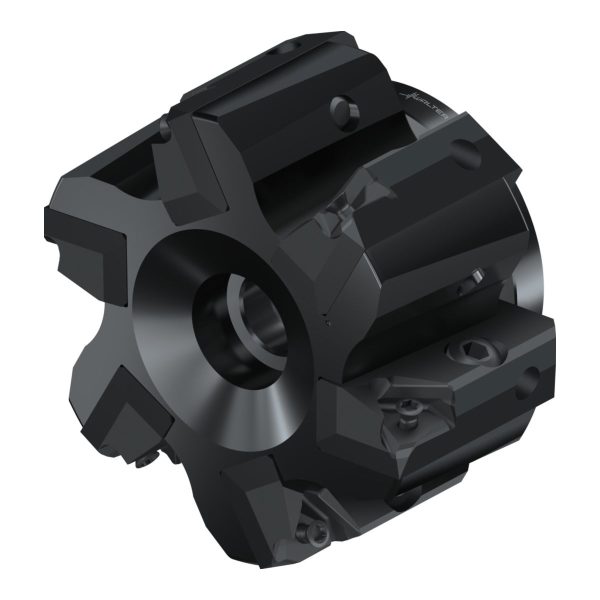

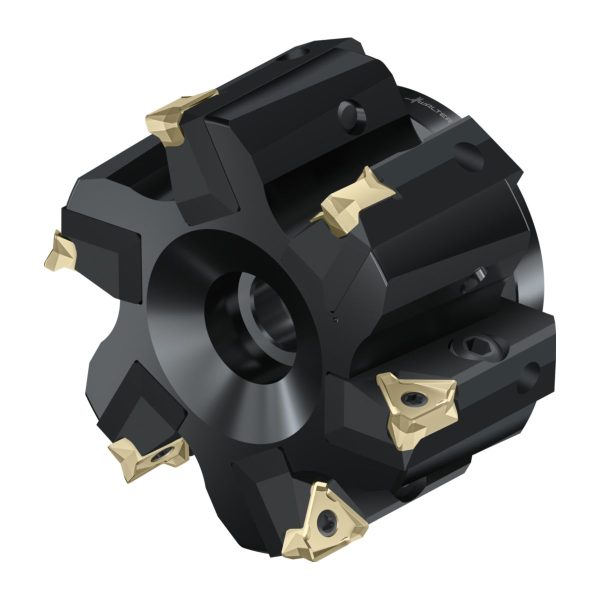

Freze cilindro-frontale – F2010.B.080.Z06.08.R769M
6.123,83 lei fără TVA - 7.409,83 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,000 kg |
|---|---|
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | F2010-FR769M (TNMU16..) |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 80 | mm |
A2 | Diametru muchie așchietoare 2 | 80 | mm |
A3 | Diametrul corpului | 79 | mm |
A4 | Diametrul butucului | 8 | mm |
B2 | Adâncime de așchiere | 8 | mm |
B5 | Cantitate rezerve de reascuțire | 50 | mm |
B71 | Lungime funcțională | 50 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 270 | |
C3 | Diametru de prindere, pe partea mașinii | 27 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 6700 | 1/min |
D7 | Masă (greutate) | 1,3 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0,1 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 6 | |
G13 | Număr de plăcuțe amovibile poziția A | 6 | |
G22 | Cutting item type count | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | S | |
J1 | Standard | ISO6462 | |
J11 | Număr standard sub formă de litere | A | |
J21 | Număr articol | F2010.B.080.Z06.08.R769M | |
J22 | Codificare produs | 5162 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$TN1605**3RB**** | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FZI | |
NSM | Număr standard caracteristică | DIN4000-88 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 8 | mm |
BD | Diametrul corpului | 79 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
CICT | Cutting item count | 6 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 6 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 7,14 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 270 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 80 | mm |
DCX | Diametru muchie așchietoare 2 | 80 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 50 | mm |
LF | Lungime funcțională | 50 | mm |
NOI | Număr de posibilități de utilizare | 600 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
OHX | Lungime în consolă | 50 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0,1 | ° |
RPMX | Turație, maximă | 6700 | 1/min |
SC | Insert shape code | T | |
SSC | Insert seat size code | 16 | |
TSYC | Identificator imagine | F2010-B1-TNMU16 | |
ULDR | Usable length diameter ratio | 1,31 | |
WT | Masă (greutate) | 1,3 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Triunghiulare negative – TNMU160512R-G27 WPP35GSKU: TNMU160512R-G27 WPP35G194,31 lei fără TVA - 235,12 lei cu TVA- Triunghiulare negative – TNMU160516R-G27 WPP35GSKU: TNMU160516R-G27 WPP35G194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160512R-G27 WKP35GSKU: TNMU160512R-G27 WKP35G222,15 lei fără TVA - 268,80 lei cu TVA
- Triunghiulare negative – TNMU160508R-G27 WPP35GSKU: TNMU160508R-G27 WPP35G194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160508R-G27 WKP35GSKU: TNMU160508R-G27 WKP35G222,15 lei fără TVA - 268,80 lei cu TVA
- Triunghiulare negative – TNMU160508R-G27 WSP45GSKU: TNMU160508R-G27 WSP45G194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160516R-G27 WSP45GSKU: TNMU160516R-G27 WSP45G194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160512R-G27 WSP45GSKU: TNMU160512R-G27 WSP45G194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160516R-G27 WKP35GSKU: TNMU160516R-G27 WKP35G222,15 lei fără TVA - 268,80 lei cu TVA
- Triunghiulare negative – TNMU160508R-G27 WKP25SSKU: TNMU160508R-G27 WKP25S185,21 lei fără TVA - 224,10 lei cu TVA
- Triunghiulare negative – TNMU160508R-G27 WKP35SSKU: TNMU160508R-G27 WKP35S194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160508R-G57 WKP35SSKU: TNMU160508R-G57 WKP35S194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160508R-G57 WKP35GSKU: TNMU160508R-G57 WKP35G222,15 lei fără TVA - 268,80 lei cu TVA
- Triunghiulare negative – TNMU160508R-G57 WPP35GSKU: TNMU160508R-G57 WPP35G194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160508R-G57 WSP45GSKU: TNMU160508R-G57 WSP45G194,31 lei fără TVA - 235,12 lei cu TVA
- Triunghiulare negative – TNMU160508R-G57 WKP25SSKU: TNMU160508R-G57 WKP25S185,21 lei fără TVA - 224,10 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.27SKU: AK155M.0.63.030.272.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.80.030.27SKU: AK155M.0.80.030.272.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Dorn pentru freză frontală – A155M.0.80.030.27SKU: A155M.0.80.030.272.210,79 lei fără TVA - 2.675,06 lei cu TVA
- Dorn pentru freză frontală – A155M.0.63.030.27SKU: A155M.0.63.030.272.044,85 lei fără TVA - 2.474,27 lei cu TVA
- Adaptor combinat – A150M.0.50.035.27SKU: A150M.0.50.035.271.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Adaptor combinat – A150M.0.63.035.27SKU: A150M.0.63.035.271.729,02 lei fără TVA - 2.092,11 lei cu TVA
- Adaptor combinat – A150M.0.80.040.27SKU: A150M.0.80.040.271.793,26 lei fără TVA - 2.169,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.27SKU: AK155.8.C8.030.272.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.27SKU: AK155.8.C6.025.272.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.030.27SKU: AK155.8.C5.030.271.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-035SKU: AB001-S40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-100SKU: AB001-S40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-100SKU: AB001-S50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-160SKU: AB001-S50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-035SKU: AB001-S50-B27-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-160SKU: AB001-S40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-055SKU: AB001-J50-B27-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-100SKU: AB001-J50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-160SKU: AB001-J50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-035SKU: AB001-J40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-100SKU: AB001-J40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-160SKU: AB001-J40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-060SKU: AB001-H63-B27-0601.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-100SKU: AB001-H63-B27-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-160SKU: AB001-H63-B27-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-100SKU: AB001-H100-B27-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-160SKU: AB001-H100-B27-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-050SKU: AB001-H100-B27-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B27-260SKU: AC001-J40-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B27-260SKU: AC001-J50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B27-260SKU: AC001-S50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B27-260SKU: AC001-H100-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B27-260SKU: AC001-C8-B27-26034.644,62 lei fără TVA - 41.919,99 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B27-260SKU: AC001-H63-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B27-260SKU: AC001-C6-B27-26030.645,93 lei fără TVA - 37.081,58 lei cu TVA
- Cheie – FS1484SKU: FS1484138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2051SKU: FS205190,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS228SKU: FS228138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Cheie – FS2013SKU: FS201352,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Cartuș pentru F2010 – FR769MSKU: FR769M861,83 lei fără TVA - 1.042,81 lei cu TVA
- Şuruburi cu cap – FS303SKU: FS30348,18 lei fără TVA - 58,30 lei cu TVA
- Şuruburi cu cap – FS247SKU: FS24728,96 lei fără TVA - 35,04 lei cu TVA
- Şuruburi cu cap – FS1457SKU: FS145727,14 lei fără TVA - 32,84 lei cu TVA
- Inele – SSR-80D-F2010SKU: SSR-80D-F2010138,64 lei fără TVA - 167,75 lei cu TVA
Descriere
Freze cilindro-frontale F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • TN .. 1605 .. • Dc=80mm • Z=6
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 8 | mm |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 6 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 80 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 27 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 50 | mm |
| Codificare | Codificare sculă | F2010.B.080.Z06.08.R769M | |
| Tip | Plăcuțe amovibile posibile | TNMU1605... | |
| Greutate | Greutatea | 1,3 | kg |
| Z | Numărul de dinți | 6 |
