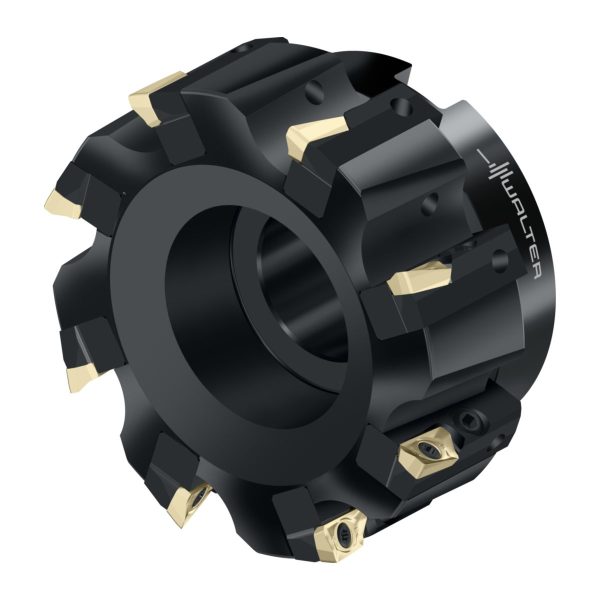

Freze cilindro-frontale F2010.B.125.Z08.15.R765M-F2010.B.125.Z08.15.R765M-4063465280710
Freze cilindro-frontale F2010.B.125.Z08.15.R765M-F2010.B.125.Z08.15.R765M-4063465280710

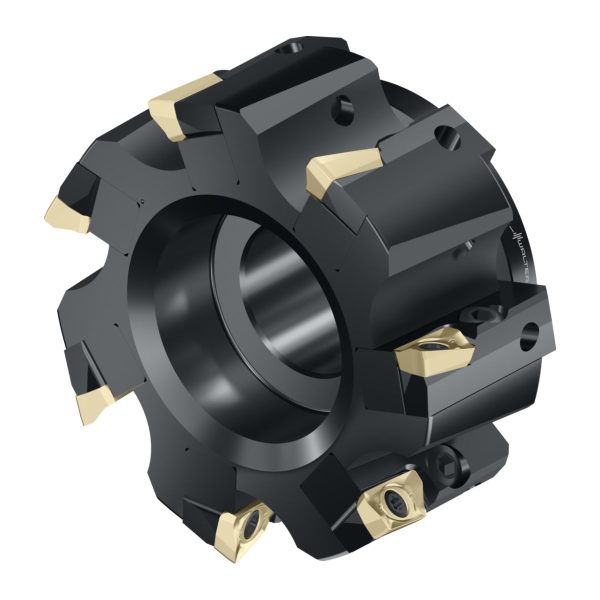

Freze cilindro-frontale - F2010.B.100.Z07.15.R765M - imagine 2

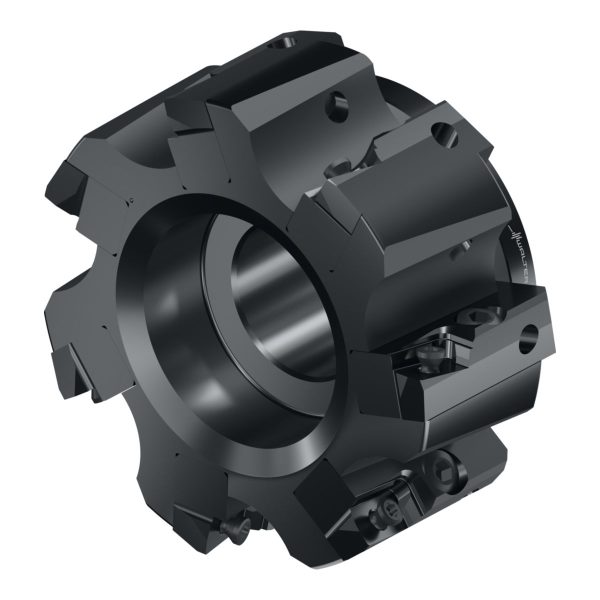

Freze cilindro-frontale - F2010.B.100.Z07.15.R765M - imagine 3

Freze cilindro-frontale – F2010.B.100.Z07.15.R765M

Freze cilindro-frontale F2010.UB.305.Z18.11R764M-F2010.UB.305.Z18.11R764M-4063465350871 Freze cilindro-frontale – F2010.UB.076.Z06.11R764M
Freze cilindro-frontale F2010.B.125.Z08.15.R765M-F2010.B.125.Z08.15.R765M-4063465280710 Freze cilindro-frontale – F2010.B.125.Z08.15.R765M

6.942,84 lei fără TVA - 8.400,84 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8413966Familie produs: F2010 SKU: F2010.B.100.Z07.15.R765M EAN: 4063465280703 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,770 kg
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR765M (BC..1605…)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)100mm
A2
Diametru muchie așchietoare 2100mm
A3
Diametrul corpului99mm
A4
Diametrul butucului15mm
B2
Adâncime de așchiere15mm
B5
Cantitate rezerve de reascuțire50mm
B71
Lungime funcțională50mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
D4
Ajustabilitate0
D6
Turație, maximă60001/min
D7
Masă (greutate)1,77kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință7
F22
Număr de muchii așchietoare active, pe partea frontală7
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level7
G13
Număr de plăcuțe amovibile poziția A7
G22
Cutting item type count0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolF2010.B.100.Z07.15.R765M
J22
Codificare produs5162
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1605**3RB****
J42
Codificare plăcuță așchietoare, poz. ABCMT160508R-F55
J45
Codificare plăcuță așchietoare, poz. ABCMT160508R-F55
J6
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului99mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G3200$$$$
CICT
Cutting item count7
CICT (F)
Număr de plăcuțe amovibile poziția A7
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9,07mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii320
DC
Diametru muchie așchietoare 1 (diametru nominal)100mm
DCX
Diametru muchie așchietoare 2100mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,1°
RPMX
Turație, maximă60001/min
TSYC
Identificator imagineF2010-B2-BC1605
ULDR
Usable length diameter ratio1,65
WT
Masă (greutate)1,77kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală7
ZEFP
Număr de muchii așchietoare active, pe circumferință7

Descriere

Freze cilindro-frontale F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • BC .. 1605 .. • Dc=100mm • Z=7

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală7
D<sub>c</sub>Diametrul muchiei așchietoare100mm
d<sub>1</sub>Diametrul de îmbinare32mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăF2010.B.100.Z07.15.R765M
TipPlăcuțe amovibile posibileBC .. 1605 .. R
GreutateGreutatea1,77kg
ZNumărul de dinți7
