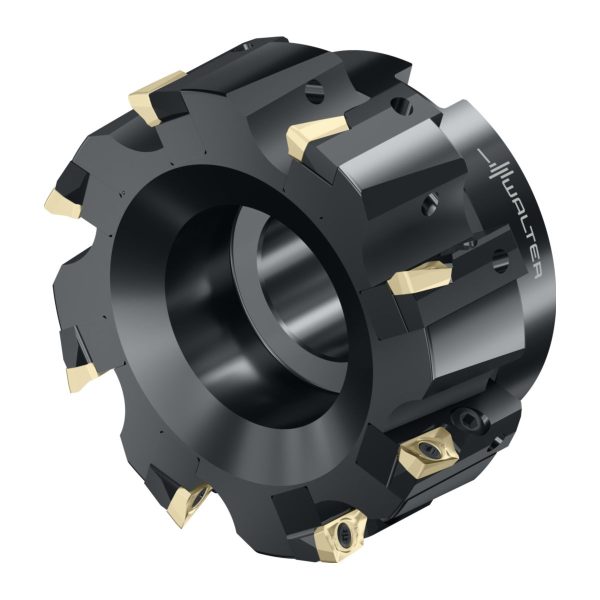

Freze cilindro-frontale F2010.B.125.Z08.15.R765M-F2010.B.125.Z08.15.R765M-4063465280710
Freze cilindro-frontale F2010.B.125.Z08.15.R765M-F2010.B.125.Z08.15.R765M-4063465280710

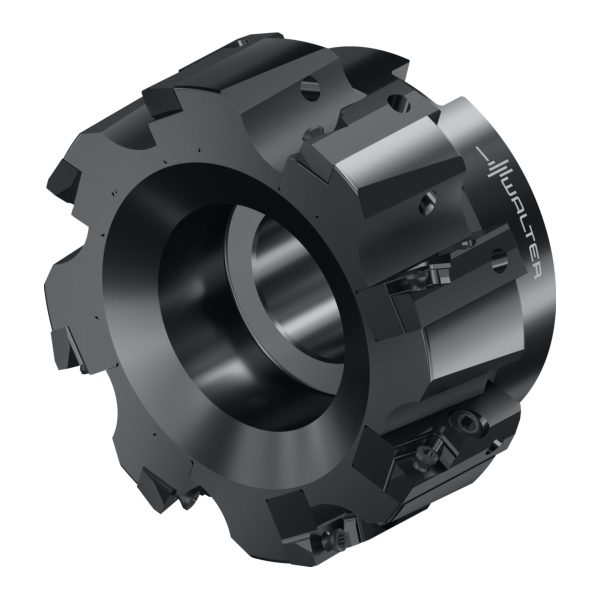

Freze cilindro-frontale - F2010.B.125.Z08.15.R765M - imagine 2
Freze cilindro-frontale - F2010.B.125.Z08.15.R765M - imagine 3

Freze cilindro-frontale – F2010.B.125.Z08.15.R765M

Freze cilindro-frontale F2010.B.125.Z08.15.R765M-F2010.B.125.Z08.15.R765M-4063465280710 Freze cilindro-frontale – F2010.B.100.Z07.15.R765M
Freze cilindro-frontale F2010.B.250.Z16.15.R765M-F2010.B.250.Z16.15.R765M-4063465280758 Freze cilindro-frontale – F2010.B.160.Z10.15.R765M

8.602,27 lei fără TVA - 10.408,75 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 8413967Familie produs: F2010 SKU: F2010.B.125.Z08.15.R765M EAN: 4063465280710 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,650 kg
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR765M (BC..1605…)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)125mm
A2
Diametru muchie așchietoare 2125mm
A3
Diametrul corpului124mm
A4
Diametrul butucului15mm
B2
Adâncime de așchiere15mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă54001/min
D7
Masă (greutate)3,65kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level8
G13
Număr de plăcuțe amovibile poziția A8
G22
Cutting item type count0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolF2010.B.125.Z08.15.R765M
J22
Codificare produs5162
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1605**3RB****
J42
Codificare plăcuță așchietoare, poz. ABCMT160508R-F55
J45
Codificare plăcuță așchietoare, poz. ABCMT160508R-F55
J6
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului124mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G4000$$$$
CICT
Cutting item count8
CICT (F)
Număr de plăcuțe amovibile poziția A8
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9,07mm
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii400
DC
Diametru muchie așchietoare 1 (diametru nominal)125mm
DCX
Diametru muchie așchietoare 2125mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,1°
RPMX
Turație, maximă54001/min
TSYC
Identificator imagineF2010-B2-BC1605
ULDR
Usable length diameter ratio1,31
WT
Masă (greutate)3,65kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

Freze cilindro-frontale F2010 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • BC .. 1605 .. • Dc=125mm • Z=8

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală8
D<sub>c</sub>Diametrul muchiei așchietoare125mm
d<sub>1</sub>Diametrul de îmbinare40mm
l<sub>4</sub>Lungimea maximă în consolă63mm
CodificareCodificare sculăF2010.B.125.Z08.15.R765M
TipPlăcuțe amovibile posibileBC .. 1605 .. R
GreutateGreutatea3,65kg
ZNumărul de dinți8
