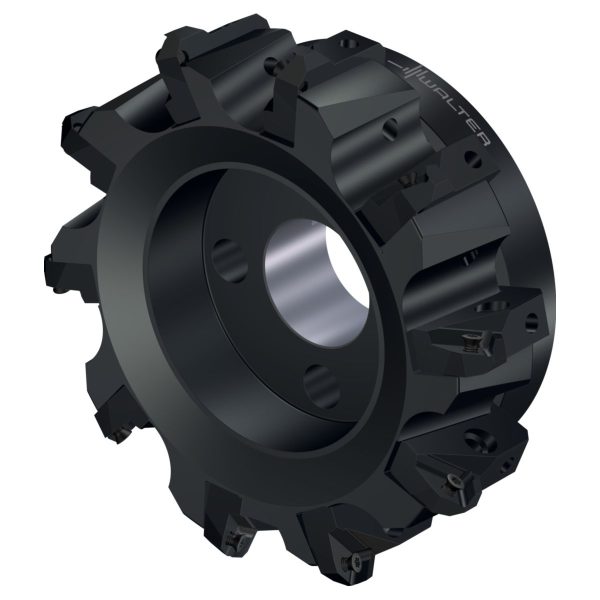

Freze frontale - F2010.B.160.Z10.06.R758M - imagine 2
Freze frontale - F2010.B.160.Z10.06.R758M - imagine 3

Freze frontale – F2010.B.160.Z10.06.R758M

Freze de copiere cu plăcuțe rotunde F2010.UB.305.Z18.06R771M-F2010.UB.305.Z18.06R771M-4063465943295 Freze de copiere cu plăcuțe rotunde – F2010.UB.305.Z18.06R771M
Freze frontale F2010.B.250.Z16.09.R500M-F2010.B.250.Z16.09.R500M-0333798725 Freze frontale – F2010.B.200.Z12.06.R758M

10.352,70 lei fără TVA - 12.526,77 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7469815Familie produs: F2010 SKU: F2010.B.160.Z10.06.R758M UPC: 0918182725 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 5,712 kg
Dimensiuni 195 × 110 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

F2010-FR758M (SD..1204AZN), Kappa 45°
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)174mm
A2
Diametru muchie așchietoare 2174mm
A3
Diametrul corpului155,9mm
A4
Diametrul butucului0mm
A5
Diametru de teșire, gaură de montaj0mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire63mm
B71
Lungime funcțională63mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSPK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii3
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
D4
Ajustabilitate0
D6
Turație, maximă47001/min
D7
Masă (greutate)5,5kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință10
F22
Număr de muchii așchietoare active, pe partea frontală10
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level10
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolF2010.B.160.Z10.06.R758M
J22
Codificare produs497
J3
Siglă companieW
J41
Siglă companieWR$$SD1204**3R*AZ**
J6
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului155,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSPK01G4000$$$$
CICT
Cutting item count10
CICT (F)
Număr de plăcuțe amovibile poziția A10
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
DC
Diametru muchie așchietoare 1 (diametru nominal)160mm
DCX
Diametru muchie așchietoare 2174mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază63mm
LF
Lungime funcțională63mm
NOI
Număr de posibilități de utilizare320
OAL
Cantitate rezerve de reascuțire63mm
OHX
Lungime în consolă63mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă47001/min
SC
Insert shape codeS
TSYC
Identificator imagineF2010-B3-SD1204-45
ULDR
Usable length diameter ratio1,63
WT
Masă (greutate)5,5kg
XYWD
xyw plane distance-63mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală10
ZEFP
Număr de muchii așchietoare active, pe circumferință10

Descriere

Freze frontale F2010 • Parallel bore DIN 138 transverse keyway • κ=45° • metric • SD .. 1204 .. • Dc=160mm • Z=10

Descriere unealtă

Casete interschimbabile
Interfață cu alezaj
Bătaie axială reglabilă

Domenii de utilizare

Frezare cilindro-frontală, frontală sau High-Feed
Materiale din oțel, fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și aluminiu și metale neferoase
Domenii de utilizare: Industria auto, industria aeronautică și aerospațială, industria constructoare de mașini etc.

Avantajele Dvs.

Volum mare de material așchiat îndepărtat, chiar și pe mașini cu putere redusă, datorită așchierii line pozitive
Calitate înaltă a suprafeței la finisare datorită bătăii axiale reglabile
Flexibilitate înaltă datorită casetelor interschimbabile și gamei vaste de diametre

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare160mm
d<sub>1</sub>Diametrul de îmbinare40mm
D<sub>a</sub>Diametrul maxim de tăiere174mm
l<sub>4</sub>Lungimea funcțională63mm
CodificareCodificare sculăF2010.B.160.Z10.06.R758M
TipPlăcuțe amovibile posibileSD .. 1204AZN; SDHX1204AZR
GreutateGreutatea5,5kg
ZNumărul de dinți10
Nr. PlăcuțeNumărul de plăcuțe amovibile10
