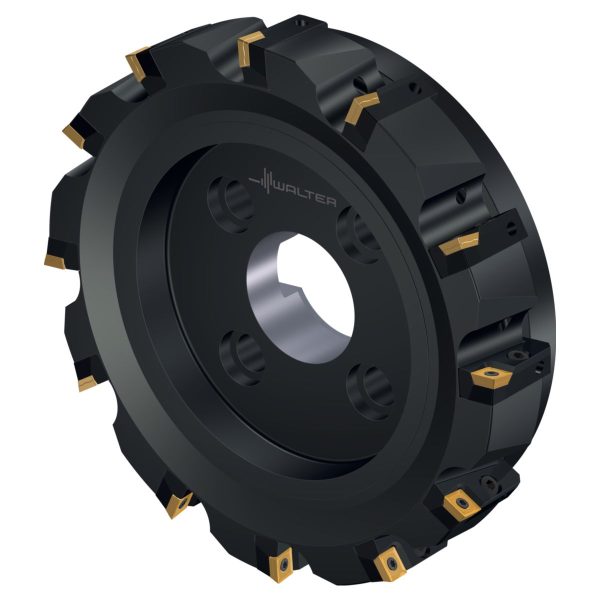

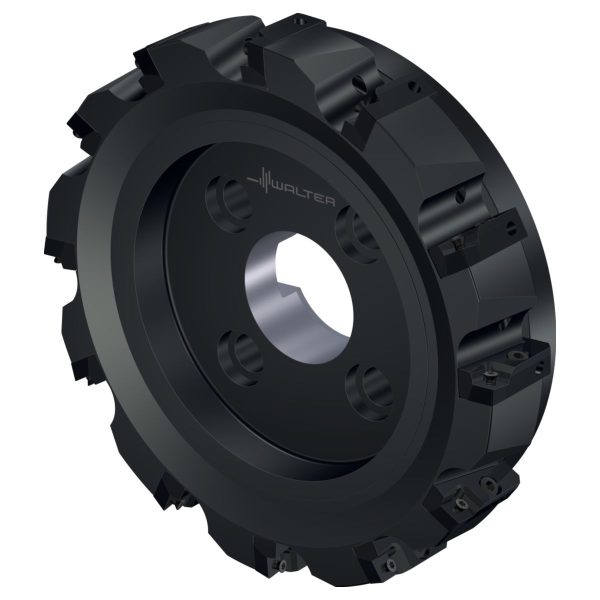

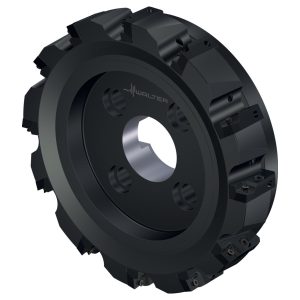

Freze cilindro-frontale – F2010.B.250.Z12.08.R757M
14.233,63 lei fără TVA - 17.222,69 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 16,293 kg |
|---|---|
| Dimensiuni | 370 × 130 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | F2010-FR757M (SD..1204..) |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 250 | mm |
A2 | Diametru muchie așchietoare 2 | 250 | mm |
A3 | Diametrul corpului | 249 | mm |
A4 | Diametrul butucului | 11,6 | mm |
B2 | Adâncime de așchiere | 11,6 | mm |
B5 | Cantitate rezerve de reascuțire | 63 | mm |
B71 | Lungime funcțională | 63 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | SPK | |
C12 | Formă adaptor, pe partea mașinii | 2 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 600 | |
C3 | Diametru de prindere, pe partea mașinii | 60 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 3800 | 1/min |
D7 | Masă (greutate) | 14,8 | kg |
E1 | Unghiul de atac | 89,5 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 0 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 12 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 12 | |
F23 | Number of insert mounting levels | 1 | |
F24 | Number of inserts per mounting level | 12 | |
G13 | Număr de plăcuțe amovibile poziția A | 12 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | F2010.B.250.Z12.08.R757M | |
J22 | Codificare produs | 5162 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD1204**3R*PD** | |
J6 | Codare loc de separare pe partea mașinii | SPK02G6000$$$$ | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 11,6 | mm |
BD | Diametrul corpului | 249 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SPK02G6000$$$$ | |
CICT | Cutting item count | 12 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 12 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 600 | |
DBC | Număr diametrul cercului de fugă gaură | 1,016E+16 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 250 | mm |
DCX | Diametru muchie așchietoare 2 | 250 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 89,5 | ° |
LB | Lungime corp de bază | 63 | mm |
LF | Lungime funcțională | 63 | mm |
NOI | Număr de posibilități de utilizare | 600 | |
OAL | Cantitate rezerve de reascuțire | 63 | mm |
OHX | Lungime în consolă | 63 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 0 | ° |
RPMX | Turație, maximă | 3800 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | F2010-B3-SD12-90(M4) | |
ULDR | Usable length diameter ratio | 0,87 | |
WT | Masă (greutate) | 14,8 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 12 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 12 |
Plăcuțe de finisare – SDHT120408-G88 WK10SKU: SDHT120408-G88 WK10146,67 lei fără TVA - 177,47 lei cu TVA- Plăcuțe de finisare – SDHT120408-G88 WXN15SKU: SDHT120408-G88 WXN15183,61 lei fără TVA - 222,17 lei cu TVA
- Pătrate pozitive – SDGW120408-A88 WDN20SKU: SDGW120408-A88 WDN20674,48 lei fără TVA - 816,12 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKK25GSKU: SDMW120425-A57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WPP35GSKU: SDMW120408-A57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35SSKU: SDMW120408-A57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKP35GSKU: SDMW120425-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35GSKU: SDMW120408-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP25SSKU: SDMW120408-A57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WSP45GSKU: SDMW120425-A57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WSM35GSKU: SDGT1204PDR-D57 WSM35G162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WPP35GSKU: SDGT1204PDR-D57 WPP35G162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WKP25SSKU: SDGT1204PDR-D57 WKP25S154,70 lei fără TVA - 187,19 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WKP35SSKU: SDGT1204PDR-D57 WKP35S162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WSP45GSKU: SDGT1204PDR-D57 WSP45G162,73 lei fără TVA - 196,90 lei cu TVA
- Pătrate pozitive – SDGT1204PDR-D57 WKP35GSKU: SDGT1204PDR-D57 WKP35G185,75 lei fără TVA - 224,76 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WPP35GSKU: SDMT120408-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WPP35GSKU: SDMT120412-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WPP35GSKU: SDMT120425-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM35GSKU: SDMT120408-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM35GSKU: SDMT120425-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35SSKU: SDMT120408-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35SSKU: SDMT120425-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM45XSKU: SDMT120425-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM45XSKU: SDMT120408-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WAK15SKU: SDMT120408-F57 WAK15116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP25SSKU: SDMT120408-F57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35GSKU: SDMT120408-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35GSKU: SDMT120425-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35GSKU: SDMT120412-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35GSKU: SDMT120416-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35GSKU: SDMT120420-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35SSKU: SDMT120416-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35SSKU: SDMT120420-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WSP45GSKU: SDMT120420-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSP45GSKU: SDMT120425-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35SSKU: SDMT120412-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WSP45GSKU: SDMT120416-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSP45GSKU: SDMT120408-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WSP45GSKU: SDMT120412-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WPP35GSKU: SDMT120408-D57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKK25GSKU: SDMT120408-D57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSM35GSKU: SDMT120408-D57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35SSKU: SDMT120408-D57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35GSKU: SDMT120408-D57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP25SSKU: SDMT120408-D57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WPP35GSKU: SDMT120408-D51 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSP45GSKU: SDMT120408-D57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP35SSKU: SDMT120408-D51 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP35GSKU: SDMT120408-D51 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WKP25SSKU: SDMT120408-D51 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D51 WSP45GSKU: SDMT120408-D51 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Dorn pentru freză frontală – A155M.0.80.065.60SKU: A155M.0.80.065.602.542,68 lei fără TVA - 3.076,64 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.060.60SKU: AK155.8.C8.060.602.167,97 lei fără TVA - 2.623,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B60-050SKU: AB001-S50-B60-0501.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B60-100SKU: AB001-S50-B60-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-160SKU: AB001-H100-B60-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-070SKU: AB001-H100-B60-0701.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-100SKU: AB001-H100-B60-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2051SKU: FS205190,73 lei fără TVA - 109,78 lei cu TVA
- Cheie – FS228SKU: FS228138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2041SKU: FS20412.301,79 lei fără TVA - 2.785,17 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Cartuș pentru F2010 – FR757MSKU: FR757M861,83 lei fără TVA - 1.042,81 lei cu TVA
- Şuruburi cu cap – FS303SKU: FS30348,18 lei fără TVA - 58,30 lei cu TVA
- Şuruburi cu cap – FS247SKU: FS24728,96 lei fără TVA - 35,04 lei cu TVA
- Şuruburi cu cap – FS1453SKU: FS145327,14 lei fără TVA - 32,84 lei cu TVA
- Inele – SSR-250D-F2010SKU: SSR-250D-F2010264,44 lei fără TVA - 319,97 lei cu TVA
Descriere
Freze cilindro-frontale F2010 • Parallel bore DIN 138 transverse keyway • κ=90° • metric • SD .. 1204 .. • Dc=250mm • Z=12
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 11,6 | mm |
| Nr. Plăcuțe | Număr de inserții indexabile - partea frontală | 12 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 250 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 60 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 63 | mm |
| Codificare | Codificare sculă | F2010.B.250.Z12.08.R757M | |
| Tip | Plăcuțe amovibile posibile | SD .. 1204 ..; SDGT1204PDR | |
| Greutate | Greutatea | 14,8 | kg |
| Z | Numărul de dinți | 12 |
